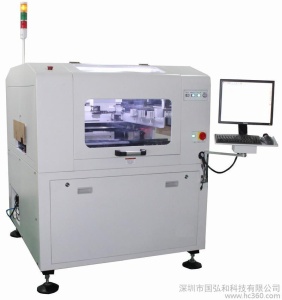

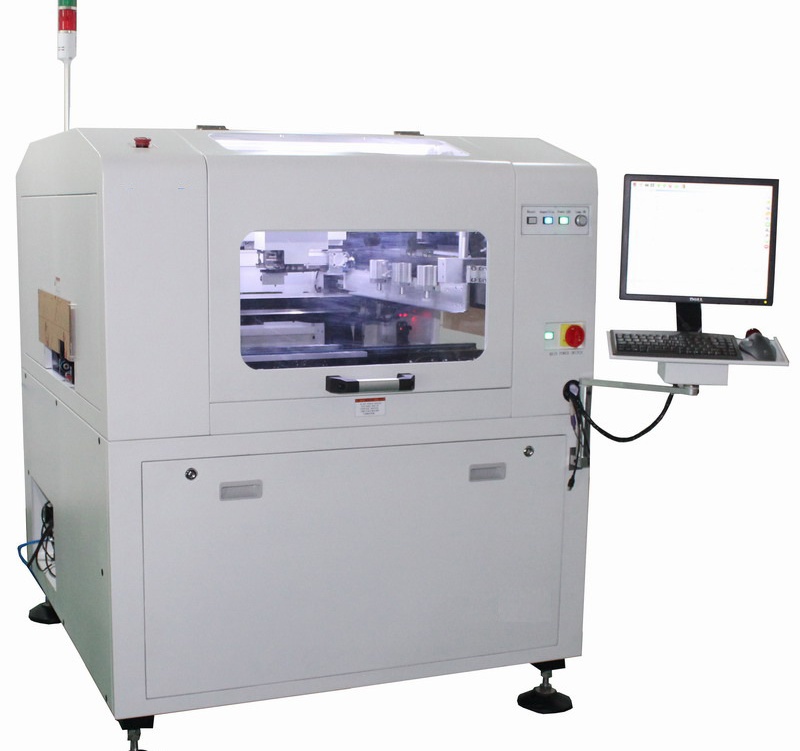

全自动锡膏印刷机
自动调节压力刮刀头
一， 产品概述：
1，功能概述：
Lcp系列是一款高精度全自动锡膏印刷机(High Precision
Auto Paste Printer)。在表面组装工艺生产(SMT)中，用于高精度的钢网印刷或漏版印刷的专用生产设备。
2，产品基本特点：
(1)PCB尺寸兼容范围广，可支持50mm
X 50mm至400mm
X320mm不同厚度的PCB。
(2)高精度印刷分辨率；
定位精度高，重复定位精度±0.01mm；印刷精度0.025mm；
支持胶水印刷；
(3)全自动控制可以提高生产效率，控制品质，节省成本：
自动钢网定位；
自动PCB校正；
自动刮刀压力调整；
自动印刷；
自动钢网清洗(干洗，湿洗，2种清洗方式)；
(4)采用环城公司独立开发的悬浮式印刷头，可编程气缸压力自动调整系统，可以在线适时反馈压力和自动平衡刮刀压力，压力控制**，可以达到**的锡膏成型效果；
(5)多功能PCB固定定位系统，PCB定位方便快捷，准确。
(6)可编程调节PCB厚度的顶升平台。
(7)上下视觉定位系统。
(8)内建图像处理系统；
(9)支持2D，SPC功能
3，锡膏印刷范围
(1),
SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005,
0201, 0402, 0603, 0805, 1206等以及其他规格尺寸；
(2),
IC:支持SOP,
TSOP, TSSOP, QFN等封装，最小间距(Pitch)
0.3mm;支持BGA,
CSP封装，最小球径(Ball)
0.2mm;
(3),印刷尺寸：50mm
x 50mm~400mm
x 340mm;
(4),
PCB规格：厚度0.6mm~6mm
(5),
FPC规格：厚度0.6mm以下(带治具)
4，应用范围
手机，通讯，液晶电视**，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造,和一般电子产品的生产加工。
二，机器配置：

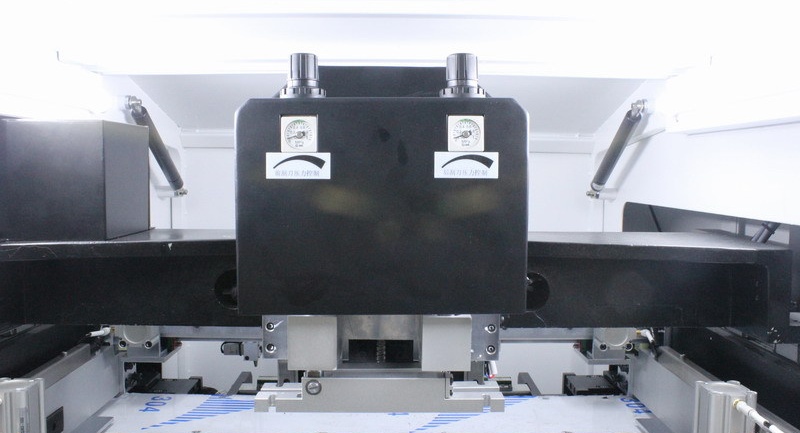

1，可编程气缸压力自动调整悬浮式刮刀印刷头。
(1)可编程气缸压力自动调整系统.
压力控制准确。
(2)前后刮刀压力独立调整,
确保因刮刀材质疲劳变形而产生压力的失衡，从而
引起前后印刷的差异性。
2，标准型不锈钢刮刀,独特设计,提高刀片使用寿命.
3，视觉对准系统。
4，平台X/Y/θ自动校正系.
5，PCB夹持及支撑装置.
*磁性顶针；
*PCB侧边柔性夹紧装置，保证PCB夹持时不会产生弯曲变形;
*自动调节顶升平台；
*柔性自动顶针（选配）;
6，数控导轨调整运输宽度及运输速度。
7，干、湿、两种可编程，可任意组合的钢网清洁系统。
8，工业控制型电脑,Windows
XP中英版界面操作系统。
9，内建式软件诊断系统。
10，支持2D、SPC软件功能。
11，标准SMEMA连机接口。

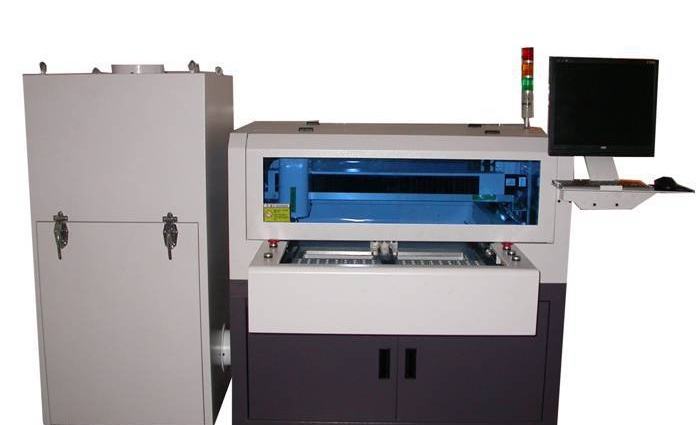

全自动视觉分板机
|
Overall（概述）
|
|
|
设备尺寸
|
1220mm*1450mm*1420mm
|
|
重量
|
500KG
|
|
底脚可调高度
|
60~110mm
|
|
Manipulator
|
|
|
操纵马达类型
|
Panasonic MINAS A4系列
|
|
操纵马达重复精度
|
0.001mm
|
|
各轴最大工作范围
|
680mm*360mm*50mm
|
|
Work
station（工作台）
|
|
|
板的定位方式
|
治具定位、万能顶针定位、视觉校正
|
|
上下板方式
|
人工放置
|
|
分板最大尺寸
|
320mm*320mm
|
|
板最大厚度
|
5mm
|
|
Fixturing（夹具）
|
|
|
刚性夹具
|
万能顶针（金属）和专用防静电治具
|
|
上端夹紧
|
采用孔定位方式
|
|
Spindle
Motor(主轴)
|
|
|
功率
|
400W
|
|
最大转速
|
40000rpm/min
|
|
冷却方式
|
自然冷和风冷两种
|
|
更换工具方式
|
专用扳手更换
|
|
Routing
capability
|
|
|
最大切割速度
|
100mm/s
|
|
最大移动速度
|
3000mm/s
|
|
切割重复精度
|
0.01mm
|
|
Vacuum
System
|
|
|
过滤系统功率
|
1.5KW220V单相电机
|
|
过滤器
|
立式和卧式两种
|
|
Utilities
|
|
|
Power（功率）
|
2KW AC220V
|
|
Air supply（气压）
|
2~5KG/cm2
|
|
Programming（程序）
|
|
|
编程方式
|
在线编程
|
|
编辑功能
|
直线、斜线、圆孤、圆
|
|
程序存储
|
跟据需要选择存储位置
|
|
配置编程CCD
|
computar系列高像素彩色CCD
|
|
刀具直径补偿
|
提供不同角度不同形状补尝供用户选择
|
|
过滤器设定
|
每次加工完成自动清洁过滤器并将灰尘集中到集沙尘箱
|
|
Operation
Monitors
|
|
|
三色灯
|
高亮度三色灯监视机器的各种工作状态
|
|
工具好坏检测
|
刀具寿命自动检测，使用时间检测
|
|
马达过热检测
|
具有过热、过载、低电压等保护功能
|
|
伺服过载检测
|
具有过载、线路是否正常、低电压等保护功能
|
|
工具寿命跟踪
|
刀具寿命自动检测，
|
|
分板计数
|
分板型号、分板计数，多样化的计数方式。
|
|
机器报错记录
|
软件自动记忆机器所有报警记录
|
|
III. Accuracy
|
|
|
轴位置精度
|
0.001mm
|
|
分板精度
|
0.01mm
|
|
IV. Safety
|
|
|
工作范围保护罩
|
采用四面密封保护方式
|
|
门的互锁保护传感器
|
前后安全门微动开关感应，
|
|
紧急停止按钮
|
左右工作台
|
