MK-400PULS可转位刀片数控周边磨床：主要适用于硬质合金、金属陶瓷、PCBN、PCD、可转位刀片的加工；配备自动检测及机器人自动上下料系统，一次装夹即可完成刀片周边，R角的磨削加工。实现了产品的高效率与高品质磨削加工。

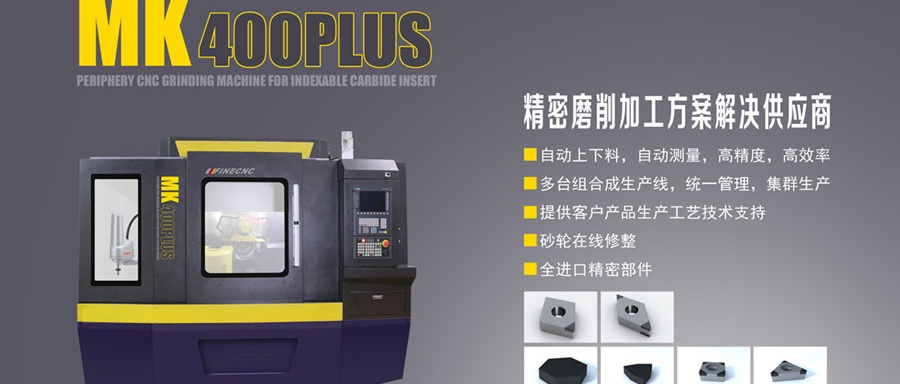

外观示意图（仅供参考）

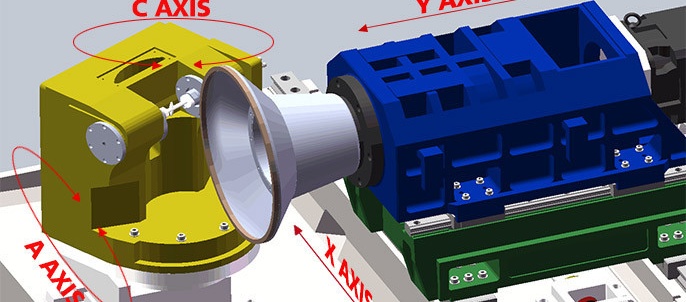

轴结构
削模样品

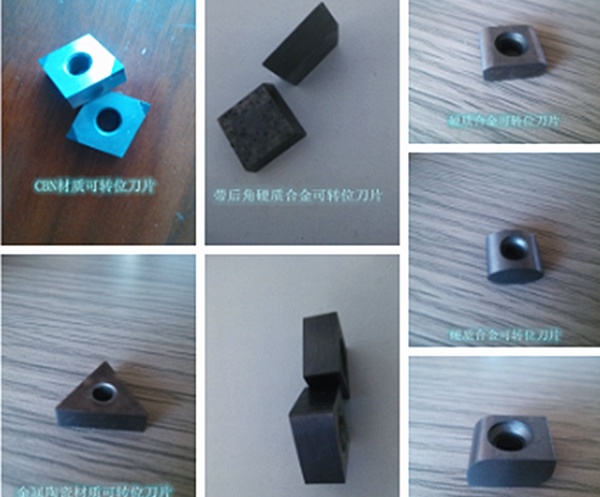

产品加工范围：最小内切圆正三角形4.5mm，最大内切圆尺寸45mm,最大厚度15mm。
技术附件
以下三个产品为准，对机床进行加工验证
|
型号 |
A |
T |
Φd |
α |
||
|
1 |
CNGA120404 |
12.70mm |
4.76mm |
5.16mm |
0° |
|
|
2 |
DNMA150404 |
12.70mm |
4.76mm |
5.16mm |
0° |
|
|
3 |
TPGW110304 |
9.52mm |
3.18mm |
3.4mm |
11° |
|
机床标准规格
|
项目名称 |
注释 |
|
加工范围 |
最小内切圆正三角形4.5mm，最大内切圆尺寸45mm,最大厚度15mm. |
|
加工部位 |
标准刀片的外周R角 |
|
加工对象 |
硬质合金，金属陶瓷，陶瓷，CBN |
|
X轴（左右摆动） |
|
|
导轨 |
进口精密级导轨 |
|
润滑 |
导轨部自动油润滑 |
|
最大移动量 |
600mm |
|
最大快速进给 |
12000mm/min |
|
重复定位精度 |
±0.003/300 |
|
定位精度 |
±0.005/300 |
|
检测装置 |
INC直线尺 |
|
Y轴（砂轮进刀） |
|
|
导轨 |
进口精密级导轨 |
|
润滑 |
导轨部自动油润滑 |
|
最大移动量 |
160mm |
|
最大快速进给 |
10000mm/min |
|
重复定位精度 |
±0.002/300 |
|
定位精度 |
±0.003/300 |
|
检测装置 |
INC直线尺 |
|
V轴（在线清洗） |
|
|
导轨 |
进口精密级导轨 |
|
润滑 |
油脂润滑 |
|
最大移动量 |
80mm |
|
最大快速进给 |
2000mm/min |
|
重复定位精度 |
±0.003/300 |
|
定位精度 |
±0.005/300 |
|
A轴（工件回转轴） |
|
|
最大移动量 |
无限旋转 |
|
最大快速进给 |
200rpm |
|
重复精度 |
±5arc-sec |
|
精度 |
±10arc-sec |
|
反馈尺 |
增量式光学尺 |
|
C轴（工作台旋转） |
|
|
润滑 |
油润滑 |
|
最大移动量 |
±90° |
|
最大快速进给 |
30rpm |
|
重复定位精度 |
4sec |
|
定位精度 |
20sec |
|
磨削砂轮尺寸 |
外径400mm*总厚度80mm*280mm |
|
砂粒层厚 |
10mm |
|
砂轮转速 |
500-2500/min |
|
电机功率 |
7.5KW |
|
驱动电源 |
|
|
电压 |
AC380V |
|
总功率 |
30KVA |
|
压缩空气 |
|
|
进入气压 |
0.5Mpa以上 |
|
油压装置 |
|
|
最大压力 |
最大7Mpa |
|
机械重量 |
5.5T |
|
机床颜色 |
标准色 |
|
机床外形尺寸 |
2700mm*2000mm*2000mm |
|
数控装置 |
|
|
NC |
进口数控装置 |
|
控制轴数 |
|
|
X轴（左右摆动） |
|
|
Y轴（砂轮进刀） |
|
|
V轴（在线清洗伸缩） |
|
|
A轴（工件旋转） |
|
|
C轴（工作台旋转） |
|
|
最大同时控制轴数 |
5轴 |
