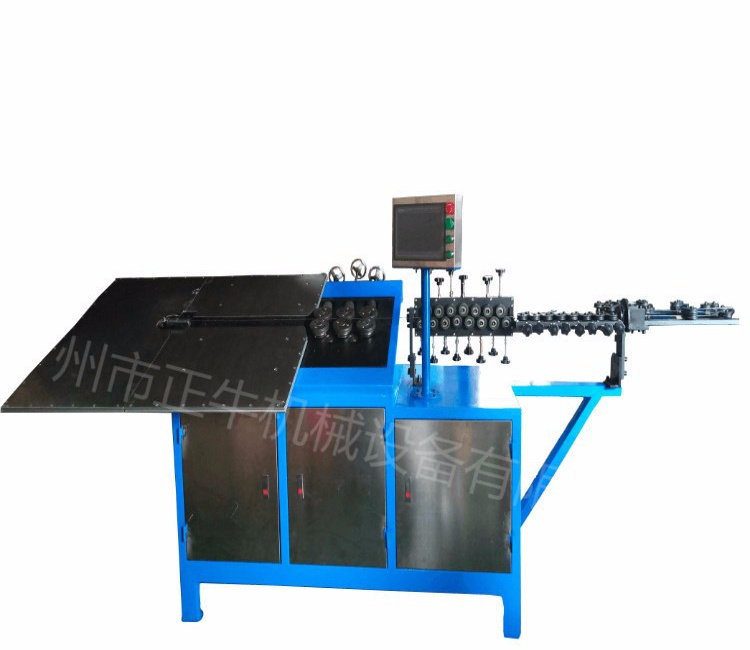

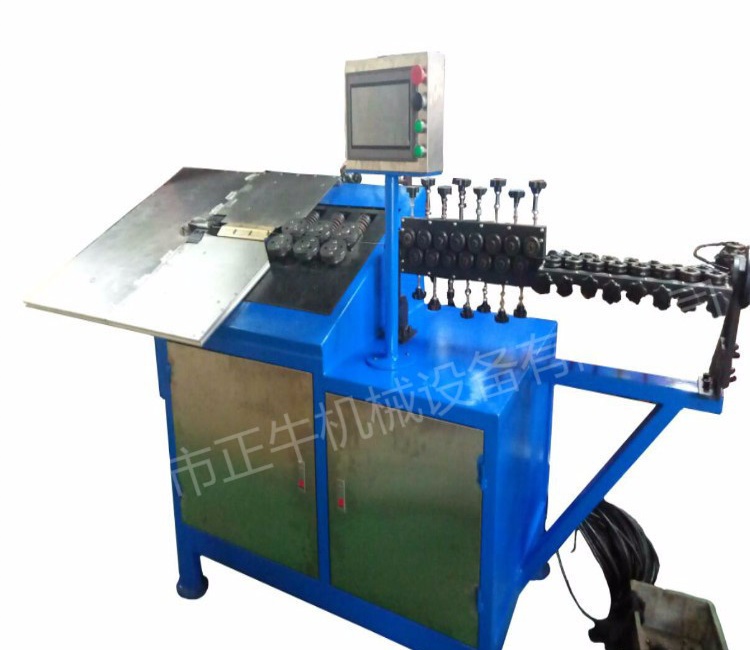

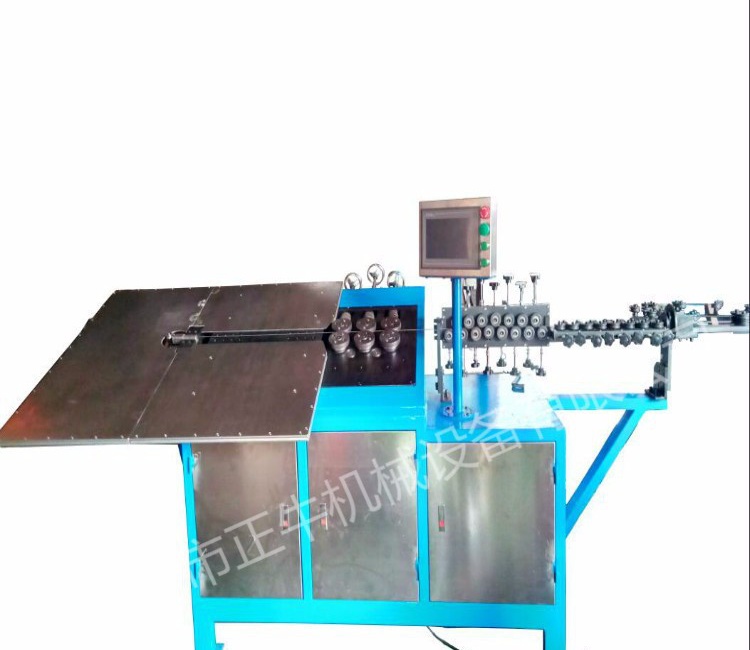

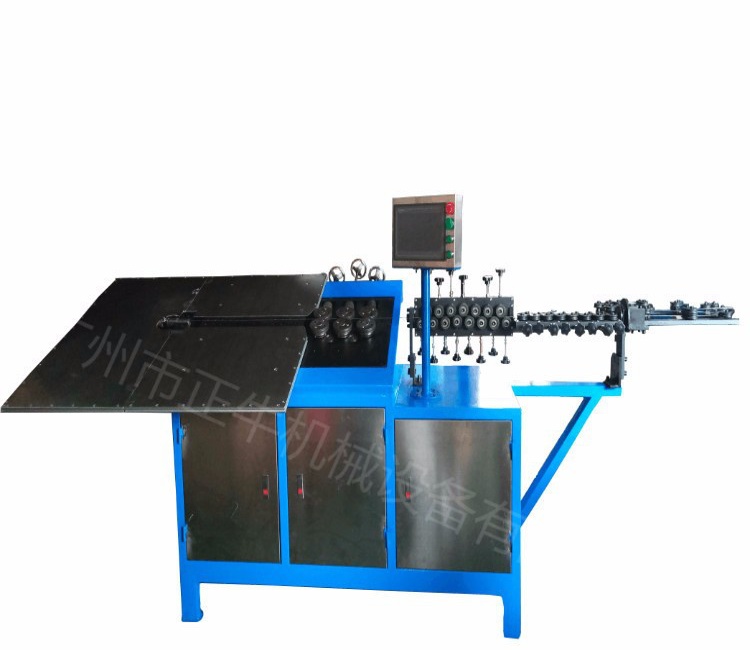

WBM系列2D折弯机
2D折弯机又名高速弯线机
适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩等。它集中了机械打扣成型设备和弹簧设备的原理，推出的一款适用性更广，价格更实惠的机型。
|
规格;2D铁线折弯成型机 |
|||
|
机种型号 |
WBM2-6 |
||
|
线径范围 |
铁线 |
2-6 mm |
|
|
钢线 |
2-5mm |
|
|
|
送线长度 |
按照用户设定 |
|
|
|
弯折角度 |
± 0.02° |
|
|
|
送线速度 |
按照100mm产品达50个\min |
|
|
|
弯折速度 |
2-5 turns / sec |
|
|
|
定位准确度 |
± 0.5° |
|
|
|
4轴使用效能 |
水平移动2.7KW;送线3.8KW; 转线2.7KW 切刀2.7KW; 内**2.7KW; 外**2.7KW |
||
|
安装电力 |
2.2KVA |
|
|
|
伺服电机 |
3*1.5kw |
|
|
|
机器材积 |
长 2300MM |
|
|
|
宽 1000MM |
|
|
|
|
高 1200MM |
|
|
|
|
机器重量 |
1100KG |
|
|
|
标准配备:送线架一个 |
|||
|
(1) 送线轮 |
4pcs |
||
|
(2) 切刀+切刀固定座 |
1 SET |
||
|
(3) 旋转头 |
2PCS |
||
|
(4) 工具箱 |
|||
|
选备配备: |
|||
|
|
|||
设备工作原理：
设备选用细分驱动器控制高精度步进电机送线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：

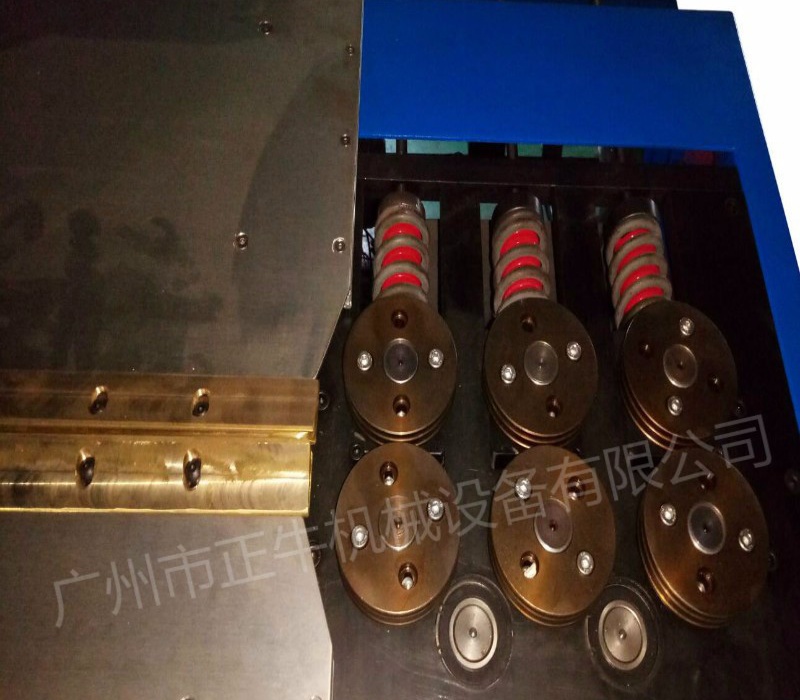

由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机转速，杜绝了机械传动的冲击，保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。
设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩等行业。
