项目

    内容

    单位

    参数

    工作台

    工作台面（长*宽）

    mm

    1000*500

    工作台承重

    Kg

    550

    行程

    X/ Y / Z

    mm

    800*500*500

    主轴端面到工作台面

    mm

    120--620

    T型槽

    规格

    mm

    5*18

    中心距

    mm

    100

    主轴

    锥度



    BT40

    主轴中心至立柱导轨距离

    mm

    550

    主轴转速

    rpm

    100--8000

    额定功率

    Kw

    5.5/7.5

    驱动系统



    皮带传动

    精度

    定位精度

    mm

    0.01

    重复定位精度

    mm

    0.008

    轴向电机

    额定功率

    Nm

    15/15/15

    进给速度

    X/Y/Z最大快移速度

    m/min

    48/48/36

    X/Y/Z最大切削速度

    m/min

    16

    刀库

    型式



    BT40圆盘式

    容量

    把

    16

    通用参数

    气源要求

    kg

    4-6

    机床重量

    kg

    5500

    外形尺寸

    mm

    2500*2250*2250

    电力要求

    KVA

    3相380V 15KVA



     一、标准配置

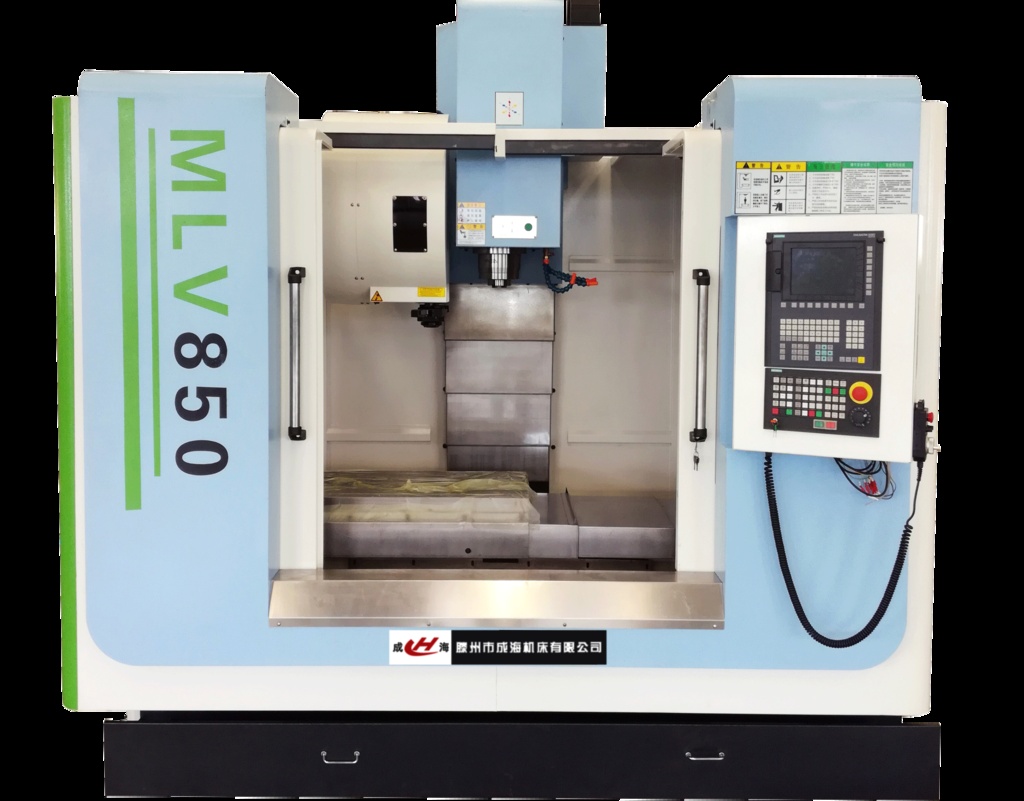

    MLV850

    标准配置

    数控系统

    北京KND-1000MC（支持第四轴）

    铸件

    **树脂砂铸造

    主轴

    台湾主轴8000转

    丝杠

    台湾上银

    刀库

    台湾16把斗笠式

    打刀缸

    台湾亚德客

    轴承

    日本NSK

    内防护

    上海华东

    外防护

    全防护

     二．数控加工中心选择配置



    项目

    选择配置

    系统

    快移48m/min选配，FANUC 0imateMD、三菱M70A/B、台湾新代

    刀库

    台湾24把机械手刀库

    第四轴

    数控分度头

    数控回转盘

     可根据客户要求专业设计开发数控设备及加工中心机型； 产品的配置不同价格也不同，请在购买前咨询对刀库的要求，是否需求高速直连主轴， 主轴中心出水，螺旋式排屑器，主轴油冷机等！









    根据客户要求免费提供操作编程培训，提供加工方案给客户做交钥匙工程。对有特殊要求客户，可设计非标机床，为你降低成本提高效率。每台设备都进行两次定位精度检测，用英国雷尼绍激光干涉仪测量，整机寻圆（球杆仪）诊断，对各轴相互间垂直度、各轴电机、驱动器和系统的争议刚性进行优化。每台设备进行连续48小时不间模拟加工运转断拷机，排查所有故障。出厂前进行国标综合试件切削和重切实验，以通过实际加工检验加工件的圆度、平行度、垂直度、位置度等贴近客户实际加工出零件的精度检验，重切实验测试机床的整体刚性可设计自动排屑系统，方便排屑，又减小了机床的占地面积。可加装各种测头、数控转台等，可扩大为四轴控制实现多面加工。机床底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，为机床性能的稳定性提供了保障；Y轴加大导轨跨距，立柱人字型结构，保证机床运行稳定性及综合刚性，提高整机精度稳定性。



    一、产品质量承诺

      1、产品的制造和检测均有质量记录和检测资料。

      2、对产品性能的检测，诚请用户亲临对产品进行全过程、全性能检查，待产品确认合格后再装箱发货。

    二：产品价格承诺

      1、 为了保证产品的可靠性和先进性，企业系统的选材均选用国内或国际**名牌产品。

      2、 在同等竞争条件下，我企业在以不降低产品性能、更改产品部件为代价的基础上，真诚以**惠的价格提供给贵方。

    三、交货期承诺：

      1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我企业可特别组织生产、安装，力争满足用户需求。

      2、产品交货时，我企业向用户提供下列文件；技术保养维修手册安装总图外购件说明书及制造厂家

    四、售后服务承诺：

      1、产品终身售后服务。无论质保期内外接到用户报修通知后，均会在2小时内答复，并在48小时内安排工程师到现场进行维修服务。

      2、保修期内，因机床自身质量原因免费维修；保修期满后，企业仍免费维修，只收取一定的配件成本费。

      3、巡回检修，企业会定期电话问询或现场巡检，了解用户的使用状况并进行机床保养。



            成海数控机床有限公司承诺对于出售的任何产品质保一年，终身服务，一星期内发现质量问题可以退换！我公司承诺设备在使用一个月内如出现任何质量问题或和我们所介绍的配置不一致的话，成海机床有限公司免费退换货！
