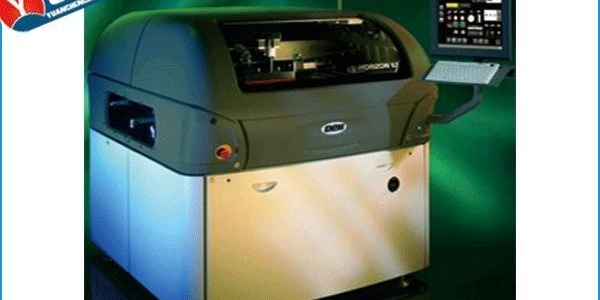

DEK-Horizon 03i印刷机

高 灵 活 性高 可 靠 性高 强 性 能优 扩 展 性

可靠稳定的机器结构

与英国**的机械研究学府——南安普顿大学，经多年对静态和动态机体的探索分析，共同研发出的高稳定性主机架构； ?高刚性的扭力负荷，保证了机器在运作时的稳定可靠； ?均衡的整体架构热稳定性，确保机器能长时间地有效运行； ?机体改良的内部空间，便于维护保养，可安装内置的真空泵。

可靠的线路板固定全新的传输导轨设计，保证线路板的支撑和夹持稳定有效，使线路板在印刷作业中的偏移在最小范围；可通过软件的操作，快速地切换对不同线路板的夹持的固定要求；可选择特殊传输要求的设计配置：- 针对型重线路板的专有传输导轨，- 可选扁平型传输皮带选项，- 另特有“量体裁衣”选项。

可调的控制系统业界首创的总线控制系统 —— CANUSB 的通讯方式(在核心与外部设备间)- Power supply (M37)- PC- Control enclosure (M36)- Touch screen- Keyboard / Mouse- Flash Disk

微软 Windows XP 的操作系统，保证在添加选件时能达到“即插即用”的性能。

CAN方式的机器控制机器控制使用 CAN 网络及 CANopen 协议；系统可灵活地添加或删减 CAN 节点；减少了电子附件及线缆的数量，提高了可靠性，并减少了相应的维修；可通过互联网远程遥控各个电源节点。

全面完善的控制软件软件功能强大且易用更直观友好的人机对话方式；触屏控制及条件的视觉参考；更便捷的系统参数设置模式；更全面的工艺检测过程控制；特有在线图示引导提示功能；创新的编辑、避错修复工具；可连局域网作增强生产管理；更可以连接互联网进行升级。

选配件：网框调节适配器适合OEM企业的接单；多种网框的调节适配；最小305mmX305mm；最大736mmX736mm；网框厚10mm~38mm；操作简便，自动对中。

选配件：网板清洁装置干擦、湿抹及真空抽吸；运作方式皆可自行设置；清洗溶剂的全自动供应；擦拭卷纸的消耗传感器；真正配备独立的真空泵；保证网板达致清洁有效。

技术参数：印刷规格 最大尺寸 620 × 508 mm 最小尺寸 40 × 50 mm 厚度 0.2-6 mm 翘曲度 板对角线1%但不超过8 mm (包括PCB厚度） 板子底面元件空间 3-42 mm 　传输装置 全自动 传输方向 左到右，右到左，左到左，右到右 （可任选）支撑工具 磁性支持柱 -　接口 支持所有通用接口 板子定位 垂直夹板，侧夹板，真空吸著 板子与网框的定位 全自动视觉 网 框 外框尺寸 736 x 736 x 48 mm 内框尺寸 660 x 660 mm 设备规格 电压 AC100～240 V 50/60 Hz 电耗 0.33 kW/h 气压 5-8 bar to ISO8573.1 class 重量 677 kg 尺寸 （W)2060 x (D)1500 x (H)1570 mm
