一： 机床结构特点：

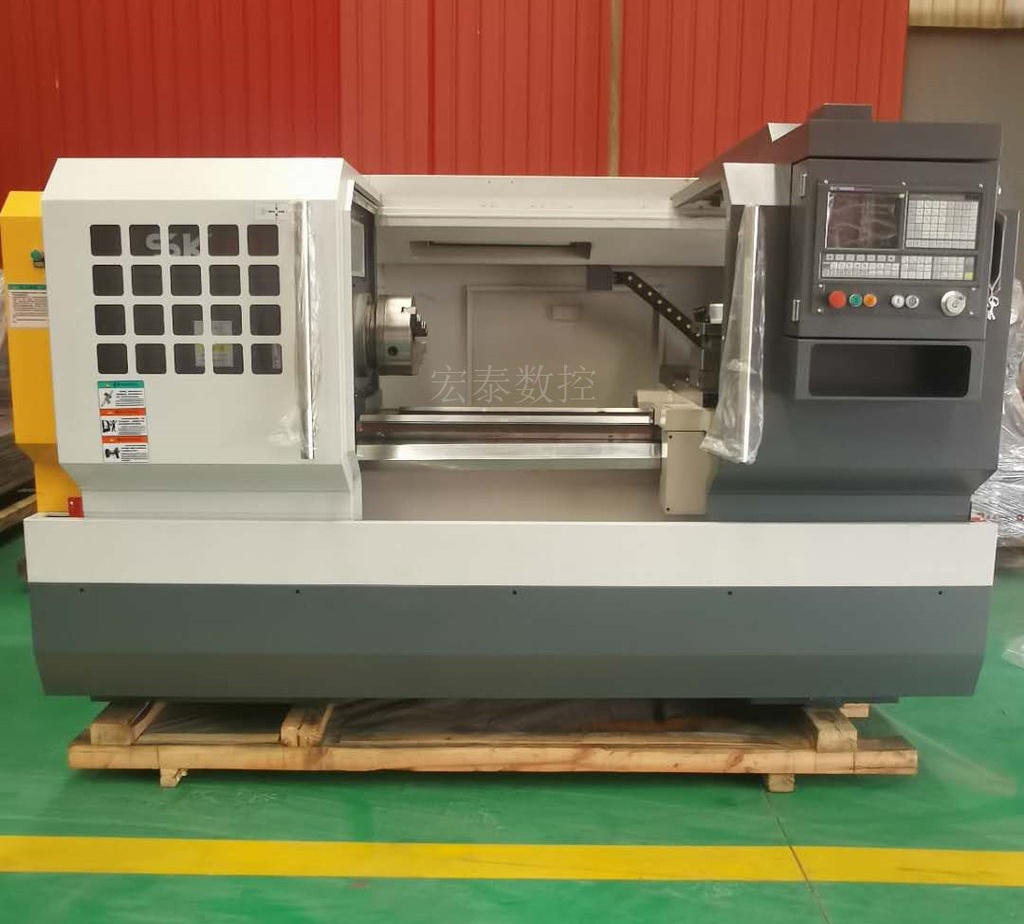

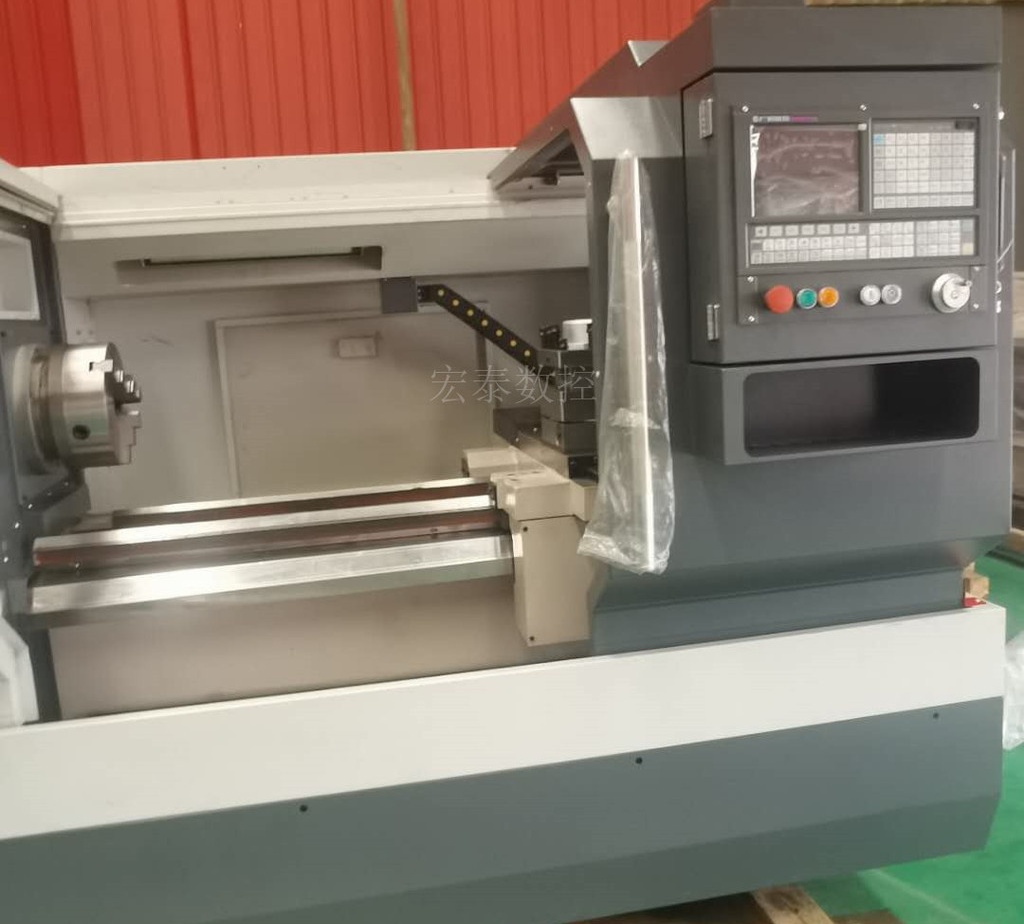

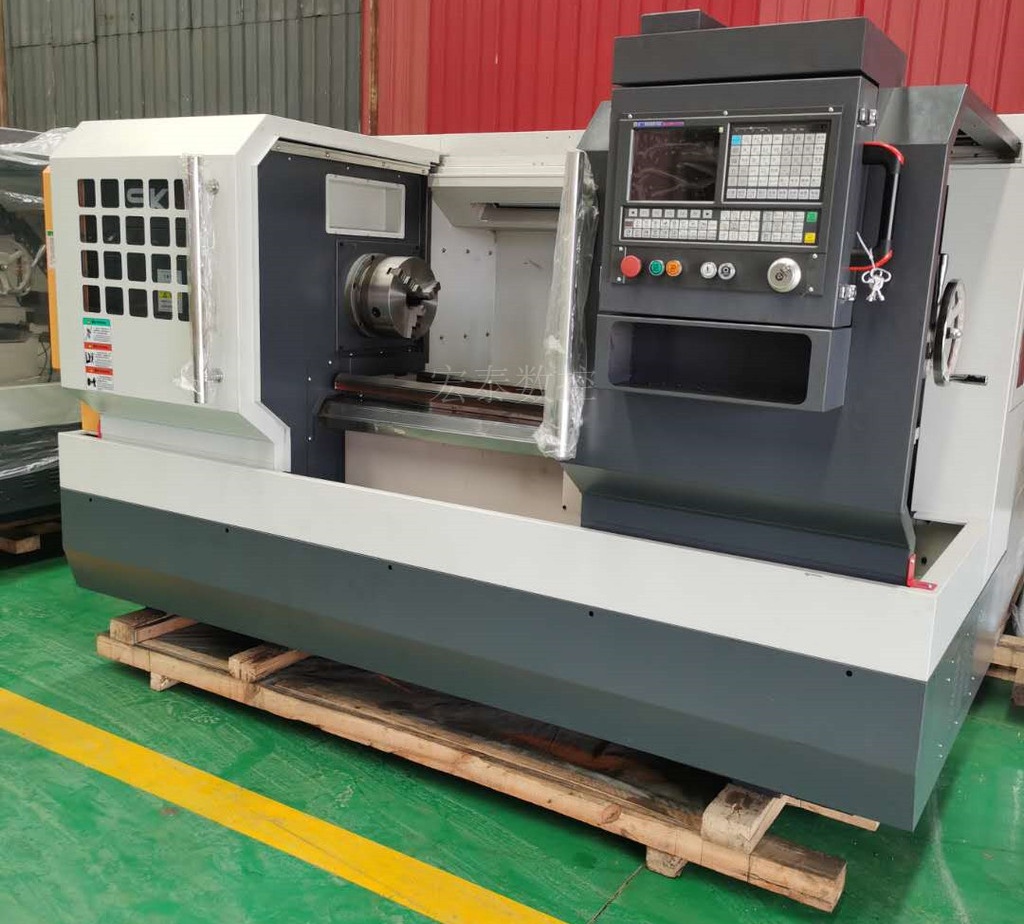

SK50P 是两轴联动卧式平床身数控车床，采用机电一体化设计。该机床适合加工
形状复杂的盘类、轴类、套类零件加工。能进行柱面、曲面、锥面、阶梯轴及内外公
英制螺纹加工。
铸件经过时效处理以消除材料内部残余应力。因此机床用于重型或断续切削时，
具有的刚性和优异的减震性；同时具有良好的热稳定性和持久的精度稳定性。
机床主轴箱采用齿轮传动，手动三档变速，配以高扭矩矢量变频器。及能保证低
速切削有力，转速稳定；有能使机床调速方便快捷（机床可选装主轴伺服电机以实现
主轴准停功能）。

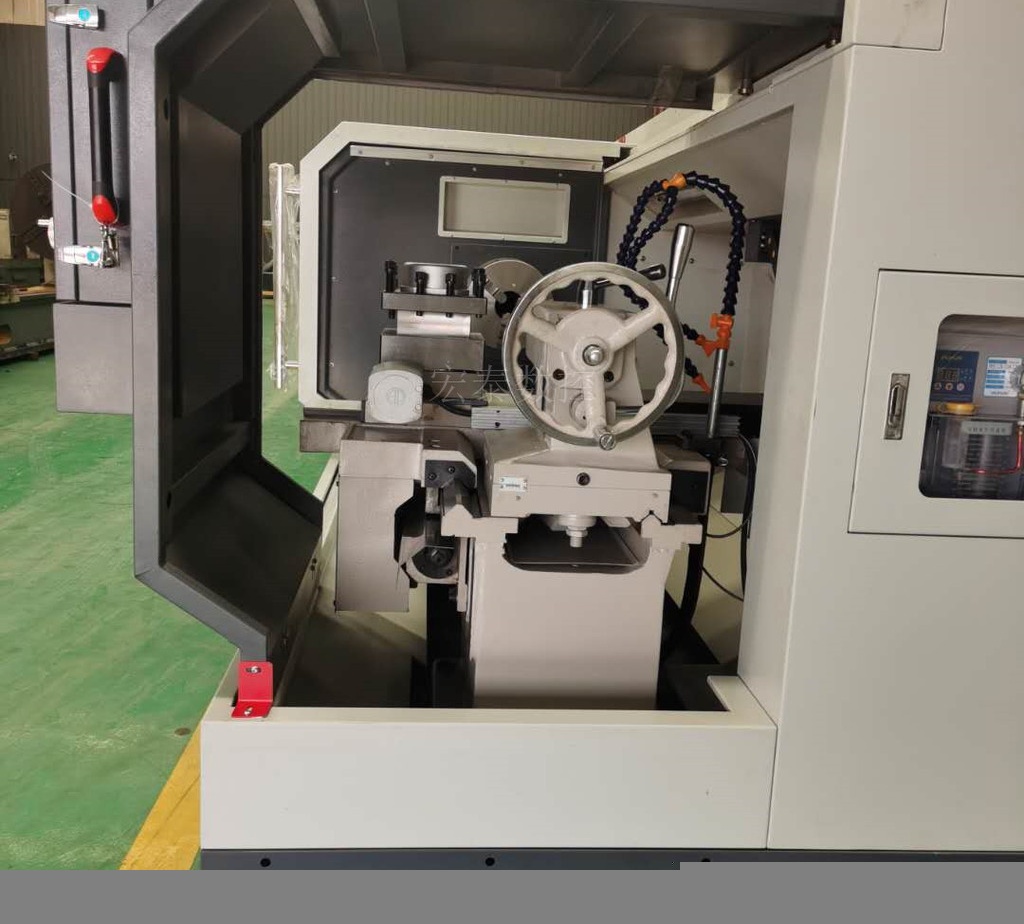

机床采用双拉门半封闭式防护，安全卫生，及能有效保证操作人员的安全有能便
于操作人员对机床进行有效快捷的操作。
装配主要结合面均经人工精细刮研，确保结合面有效接触面积。
机床进给组件采用汉江高精密滚珠丝杠，两端支撑轴承采用哈尔滨新哈轴承，并
对丝杠进行预拉伸；丝杠电机联接采用无间隙弹性联轴器联接，传动无间隙，转动惯
量小，传动刚度高。丝杠、导轨、轴承配有自动集中润滑装置，定时定量自动供油，
使机床所有运动部件润滑充分，从而保证机床具有良好的快速相应特性和低速进给性
能，使用寿命更长，精度保持性更好。
三. 技术参数：
|
机床型号 |
SK50P/1000 |
SK50P/1500 |
SK50P/2000 |
|
|
|||
|
技术参数 |
|
|
|
|
|
|
|
|
|
床身工件直径 |
500mm |
500mm |
500mm |
|
|
|
|
|
|
刀架上回转直 |
290mm |
290mm |
290mm |
|
径 |
|
|
|
|
|
|
|
|
|
工件长度 |
1000mm |
1500mm |
2000mm |
|
|
|
|
|
|
加工长度 |
850mm |
1350mm |
1850mm |
|
|
|
|
|
|
主轴端部代号 |
A2-8/C8 |
A2-8/C8 |
A2-8/C8 |
|
|
|
|
|
|
主轴通孔直径 |
82mm |
82mm |
82mm |
|
|
|
|
|
|
主轴转速范围 |
45-260r/min 140-800r/ |
45-260r/min 140-800r/ |
45-260r/min 140-800r/ |
|
三档变频 |
min 550-1600r/min |
min 550-1600r/min |
min 550-1600r/min |
|
|
|
|
|
|
X/Z 快速进给速度 |
3000/6000mm/min |
3000/6000mm/min |
3000/6000mm/min |
|
|
|
|
|
|
X./Z 最小设定单位 |
0.001mm |
0.001mm |
0.001mm |
|
|
|
|
|
|
X./Z 重复定位精度 |
0.01mm |
0.01mm |
0.01mm |
|
|
|
|
|
|
刀架回转定位精度 |
0.01mm |
0.01mm |
0.01mm |
|
|
|
|
|
|
尾座锥度 |
Mt5 |
Mt5 |
Mt5 |
|
|
|
|
|
|
主电机功率 |
7.5KW |
7.5KW |
7.5KW |
|
|
|
|
|
|
冷却电机功率 |
0.125KW |
0.125KW |
0.125KW |
|
|
|
|
|
|
外形尺寸 |
2600/1550/1730 |
3100/1550/1730 |
3600/1550/1730 |
|
|
|
|
|
|
机床重量 |
2600kg |
3100kg |
3500kg |
|
|
|
|
|
