半自动贴合机
产品简介
型 号：PT10
目 录
一、 前 言………………………………………………..…. … … (3)
二、 技术规格书……………………………………………..………(4)
三、 主要特点……………………………………………..……………(5)
四、 部件功能指导书………………………………………….………(6-7)
前 言

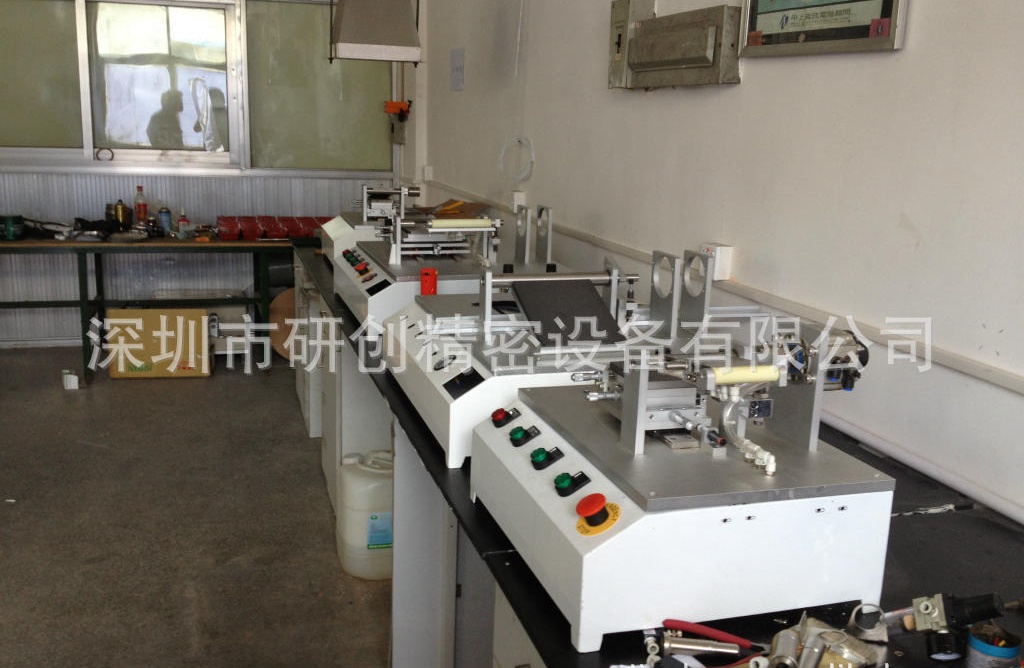

PT-10型半自动贴合机是研创精密设备有限公司所生产的PT系列自动化设备中**精致的产品之一，主要针对小型显示器及小型触控组件的生产特点而设计。是液晶显示器生产的必要设备之一，用于液晶显示的后工序生产中，在成型的液晶玻璃基板（cell）的正反面上根据偏振角度贴附偏光片。也适合触摸组件及视窗保护组建的各种组合工艺，可以完成膜/膜.膜/玻璃基板，膜对亚克力面板等多种不同材料间的压敏性贴合，具有效率高，对位方便，产品良率高等优点。完全克服了人工贴合时产生的气泡、皱着、光晕环、水纹等缺点。在改善人工劳动强度的同时，也摆脱了对人员熟练度的过度依赖。设备配备多方位微调装置，适合不同外形的产品，配合专用治具还可以对圆弧、菱形等不规则外形的产品的进行贴合。上下平台真空吸附，配备国际名牌气动元件、精密丝杠及名牌电机，在中央PLC的指挥下作**运动，是小模组及触控组件等光学制品生产制程中的得力帮手。
欢迎各届商家亲莅指导、洽谈！
技术规格书
设备参数：
|
项 目 |
规 格 |
|
外尺寸（W*D*H） |
825*650*370mm |
|
工作台面尺寸（W*D） |
735*545mm |
|
贴合最大尺寸（MAX） |
220*170mm |
|
移动平台行程（MAX） |
260mm |
|
移动速度（MAX） |
200±20mm/s |
|
回转板回转角度（MAX） |
180o |
|
贴合压力（kg/f） |
≥2kg/f |
|
工作气压（Mpa） |
≥0.6Mpa |
|
工作电压 |
AC 220V/50Hz |
|
总功率（KW） |
0.5kW |
|
材料固定模式 |
真空吸附 |
|
对位模式 |
靠边对位 |
|
调节方式 |
X、Y、Θ三轴精密微调 |
|
控制单元 |
可编程控制（PLC） |
三、主要特点：
l 工作平稳，无振动
l 基片厚度：0.1～10mm以内均可
l 贴合平整，无气泡，无皱折
l 操作方便，调整定位容易
l 加工尺寸变更灵活
l 采用PLC控制，动作可靠，操作简单
l 贴附头压力可调节
l LCD平台由精密滑轨+滚珠丝杆传动，确保位置精度

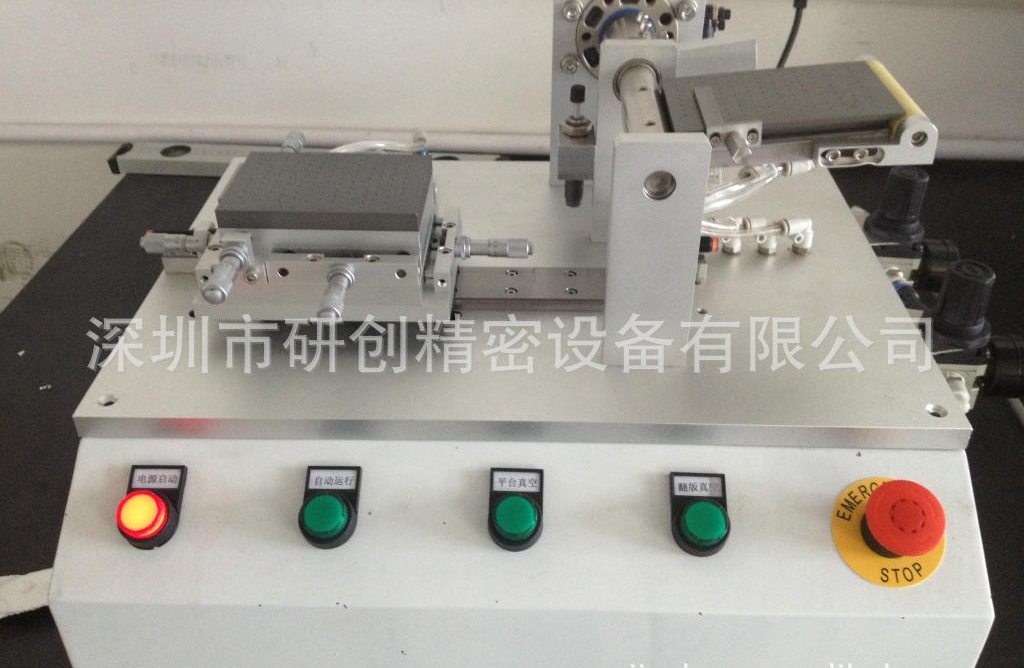

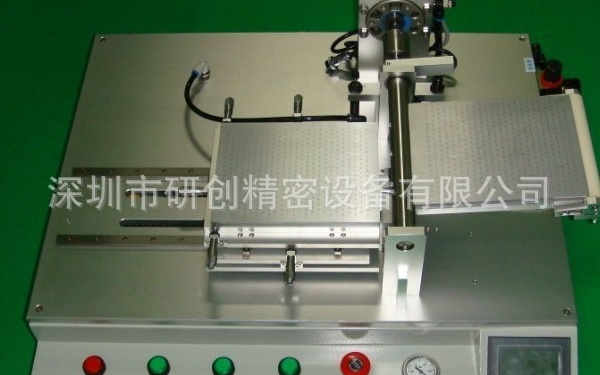

四、部件功能示意图:
部件详细说明：
|
|
名 称 |
用 途 |
数量 |
备 注 |
|
1 |
人机界面 |
人机对话窗口，显示运行、故障、调整参数 |
1 |
三基色 |
|
2 |
负压表 |
显示膜片吸附力大小 |
1 |
0～–50KPa |
|
3 |
急停按钮 |
按下后所有命令停止运行 |
1 |
非正常操作时使用 |
|
4 |
翻板真空按钮 |
启动膜片载台的真空组件 |
1 |
按下启动自动切断 |
|
5 |
基板真空按钮 |
启动基板载台的真空组件 |
1 |
按下启动自动切断 |
|
6 |
自动运行按钮 |
确定材料有无启动系统，完成贴合后自动回复到待机状态 |
1 |
运行指示 |
|
7 |
电源开关 |
系统电源开关，带红色指示灯 |
1 |
220V自锁开关 |
|
8 |
Y轴微调 |
根据膜片边位调节基板平台做Y向往复调节，前松后紧、前紧后松，相对调节 |
2 |
前后各1 |
|
9 |
Θ角微调 |
根据膜片边位调节基板平台，做旋转角度调节 |
2 |
前后各1 |
|
10 |
X轴微调 |
根据膜片边位调节基板平台做X向往复调节，左松右紧、左紧右松，相对调节 |
2 |
左右各1 |
|
11 |
高度调节器 |
调节翻转平台与基板平台相对高度 |
2 |
左右各1 |
|
12 |
摆动气缸 |
使翻转平台做180°往返运动的动力元件 |
1 |
/ |
|
13 |
节流阀 |
调节翻板翻转速度 |
2 |
/ |
|
14 |
油水分离器 |
净化压缩空气，调节气源压力 空气接入口 |
1 |
定期排水 |
|
15 |
压力调节阀 |
调节胶辊贴合压力 |
1 |
定期排水 |
|
16 |
胶辊 |
膜片与基材贴合元件 |
1 |
55° |
|
17 |
靠边定位块 |
限制膜片X边位置，材料紧靠放置 |
1 |
可移动 |
|
18 |
移动定位块 |
限制膜片Y边位置，可根据材料大小移动位置，确定后螺丝固定 |
1 |
可移动 |
|
19 |
靠边定位块 |
限制基材X边位置，材料紧靠放置 |
1 |
可移动 |
