一、 概　述

１．特征

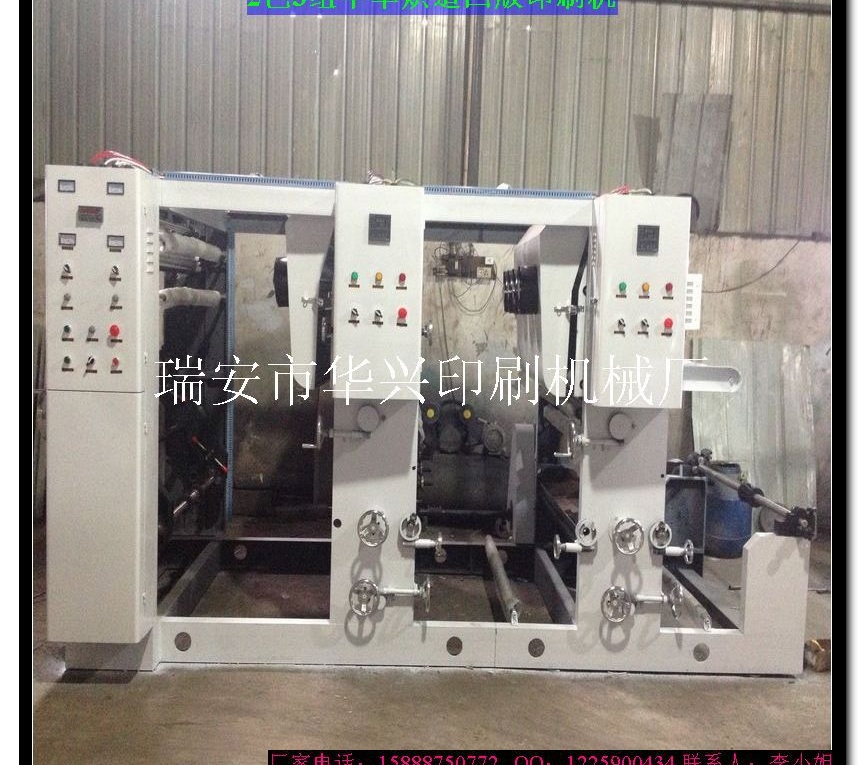

本机是用于印刷BOPP、PE、PET、PVC、纸张等卷筒型材料，2色直线排列的组合式凹版印刷机，采用技术先进的控制系统，具有二次回风功能的密封干燥箱，独特的圆孔阵列风幕式热风干燥，高速工作**的材料、高精密的加工保证整机出色的刚性和工作稳定性，以人为本的设计理念为操作者提供充分的方便。

2．构成

本机以操作面为基准，从右至左按照放卷部，**印刷色组~第3印刷色组，收卷部顺序来排列的，并由电气系统。

放卷部                        半组

印刷组单元                    2组

收料牵引收卷部                1组

电气系统                      1组

磁粉张力控制系统              1套（放卷）

1． 主要参数

流向                         从右向左（操作面）

印刷色数                     2色

最大材料幅宽                600mm

最大印刷宽度               560mm

**机械速度               90m/min

印刷速度                  10-70m/min(版辊直径≥Φ160mm)

※ 印刷速度因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所变化

放卷直径              Φ600mm

收卷直径              Φ600mm

印版直径             Φ120mm~Φ300mm

印版幅宽             450mm~650mm

套准精度  　　   纵向综合套色精度约±0.12mm(POBB·PET)

张力范围              2~50kg

张力精度             ±0.3kg

收、放用纸芯   　　　Φ76mm

压印力               400kg

刮刀窜动             ±5mm

干燥方式             电加热（10kw）2色

主电机功率           AC 5.5kw

机器外型             4800×2000×2300(mm)

机器净重             约2300kg

承印材料             PET   12~60 μm      BOPP   18~60μm

PVC   32~100μm      OPP    18~60μm

                     PE    40~100μm       CPP    20~60μm

                     组合膜   18~60μm

纸20~100g/㎡（68以上需另静电吸墨器）

以及其它与以上材料有相同性质的薄膜类卷简材料。
