| 外观:好 | 颜色:白色 |
| 加工方式:再生 | 成分:PVC |
| 产品等级:1 | 形态:电议 |
磁棒产品说明及示意方式
适应范围：
磁性过滤棒（磁棒）主要用于清除粉状、颗粒状及液体或浆料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。
工作原理：
磁棒是采用**不锈钢管和高B值稀土合金钕铁硼，并采用特殊的制作方法制作而成。可以组合在固定架上，构成磁性过滤器。当含铁的物质通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在磁棒的管壁上，以保证设备的完好和产品的安全。
产品特点：
无能耗、无污染、可安装于生产线上能与物料接触的任意位置，节约空间，安装方便，磁棒采用稀土合金钕铁硼作为磁源，磁力强劲，结构简单，使用寿命长，规格样式可按照客户使用要求及生产现场情况任意更改定制。
磁棒的示意方式：
(表面材质：不锈钢SUS304)
磁棒 | 表磁（GS） | 直径（mm） | 长度（mm） | 耐温 | M孔 |
FB | 12000 | Φ25 | 200 | H | M8×20 |
举例说明：
【FB 12000GS 25×200 H M8×20-1 】
12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS；表磁的要求和外径的关系如下表。
25×200：表示钢管的外径和长度；25表示磁棒外径是25mm；200表示磁棒总长度是200mm；外径的规格和表磁的关系如下表。
H：表示耐温；耐温有六种：①N：80℃以下；②M：100℃以下；③H：120℃以下；④SH：150℃以下；⑤UH：180℃以下。⑥EH：200℃以下(下表中表示为相应规格**耐温)。
M8×20-1：M孔的表示有三种；①M8×20表示两头都有M8孔，螺纹有效长度为20mm；②M8×20-1表示只有一头有M8孔，螺纹有效长度为20mm；另一头是平的；③如果没有说明就表示两端都没有M孔。螺纹孔有：M6、M8、M10等。
磁棒规格及交付说明：
磁棒长度及规格样式可根据客户使用要求进行任意更改。Φ6~Φ32mm的磁棒耐温级别为N的及Φ25耐温级别为M的各种长度的磁棒数量少于200支的，3个工作日内可以交货，500支内的1周内交货，其它非常规产品在3周内交货。
磁力强度 钢管外径 | 4000GS | 5000GS | 6000GS | 7000GS | 8000GS | 10000GS | 11000GS | 12000GS | Φ6(0.24") | √UH | － | － | － | － | － | － | － | Φ8(0.31") | √UH | － | － | － | － | － | － | － | Φ9(0.35") | √UH | － | － | － | － | － | － | － | Φ10(0.39") | √UH | － | － | － | － | － | － | － | Φ12(0.47") | √UH | √UH | － | － | － | － | － | － | Φ16(0.63") | √UH | √UH | √UH | － | － | － | － | － | Φ19 (0.75") | √UH | √UH | √UH | √UH | － | － | － | － | Φ20.3(0.80") | √UH | √UH | √UH | √UH | － | － | － | － | Φ22 (0.85") | √UH | √UH | √UH | √UH | √UH | － | － | － | Φ25 (1.00") | √UH | √UH | √UH | √UH | √UH | √UH | √N | √N | Φ32 (1.25") | √UH | √UH | √UH | √UH | √UH | √UH | √N | √N | Φ38 (1.50") | √UH | √UH | √UH | √UH | √UH | √UH | √N | √N | Φ50 (1.75") | √UH | √UH | √UH | √UH | √UH | √UH | √N | √N | Φ63(2.48") | √UH | √UH | √UH | √UH | √UH | √UH | √N | √N |

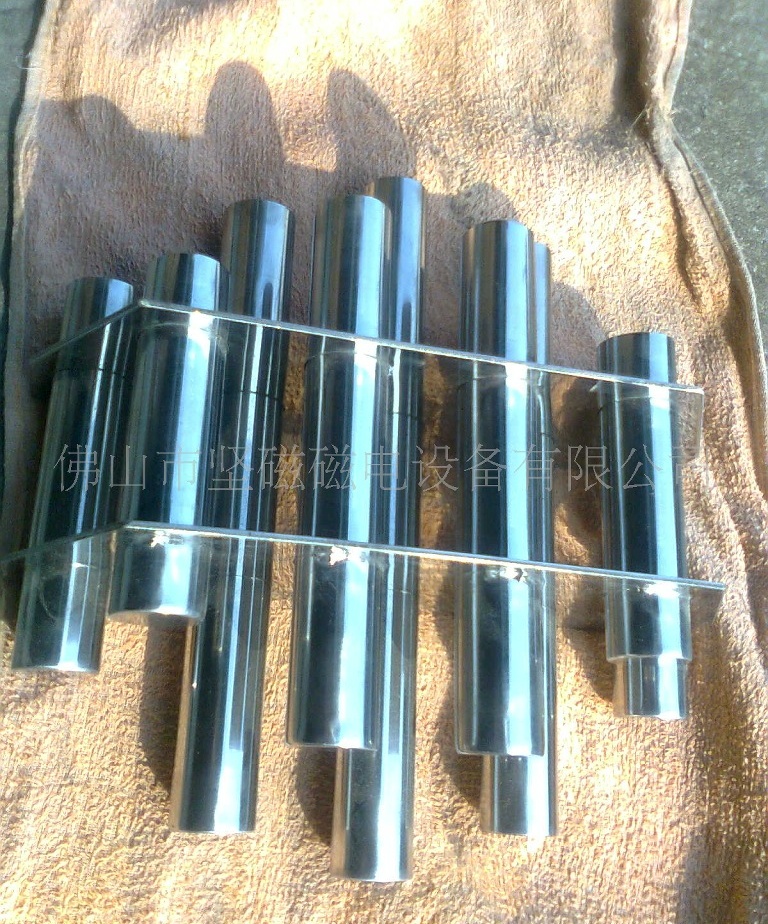

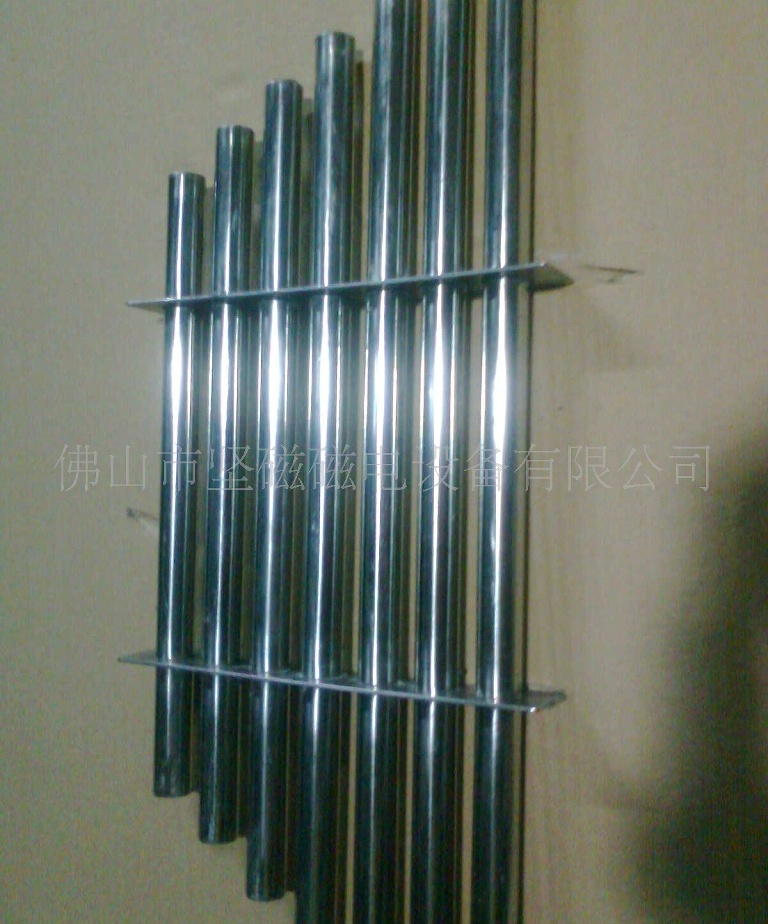

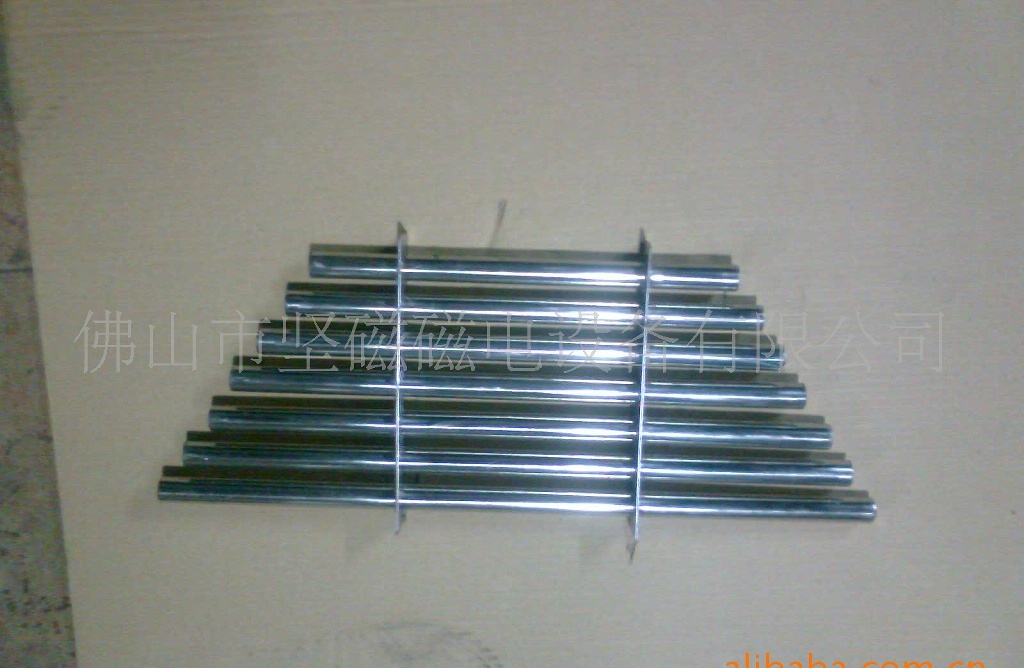

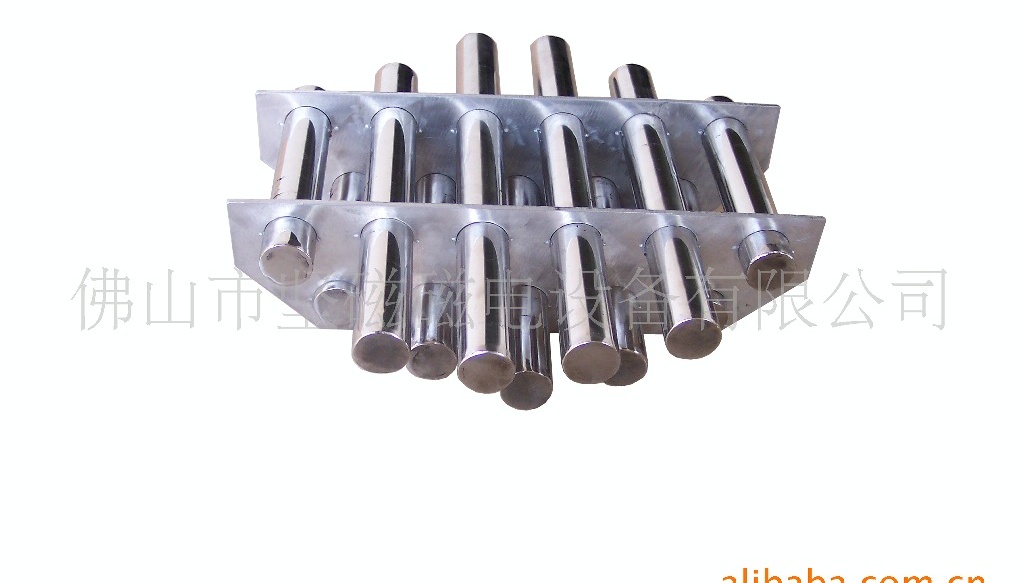

磁力架的产品说明及示意方式
适应范围：
磁性过滤架（磁力架）主要用于清除粉状、颗粒状原料及液体或浆料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。
工作原理：
磁性过滤架是采用**不锈钢管和高B值稀土合金钕铁硼，并采用特殊的制作方法制作而成。并将其组合在固定架上，构成磁性过滤架。当含铁的物质通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在管壁上，以保证设备的完好和产品的安全。
产品特点：
无能耗、无污染、可安装于生产线上能与物料接触的任意位置，节约空间，安装方便，主要采用稀土合金钕铁硼作为磁源，磁力强劲，结构简单，使用寿命长，规格样式可按照客户使用要求及生产现场情况任意更改定制。
磁力架的示意方式：
(表面材质：不锈钢SUS304)
磁力架 表磁（GS） 规格(mm) 形状和导流棒 耐温
MG 12000 300（×300） RA M
举例说明：
【 MG 12000GS 300（×300） RA M 】
12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。

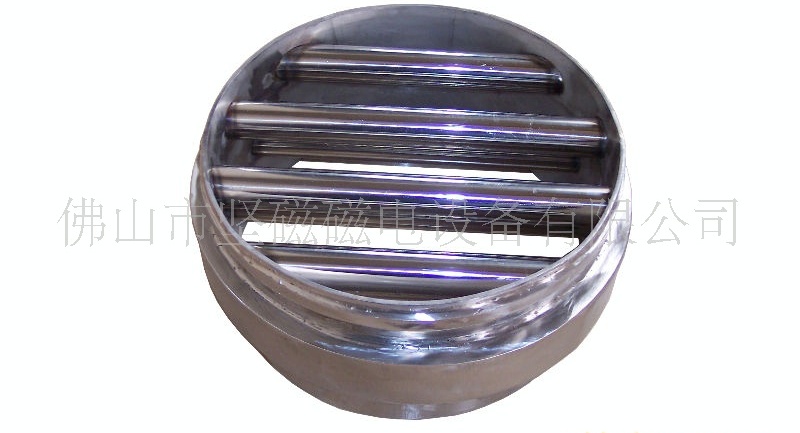

300（×300）：表示具体的规格，方形的前面一组数字表示长度，后面一组数字表示宽度，圆形的就一组数字，表示直径，可根据客户要求定制。
RA：前面的字母表示磁力架的形状，S是方的，R是圆的；后面的字母表示导流棒的样式，A是角钢，R是圆棒，N是没有。
M：表示耐温；耐温要求。
磁力架规格及交付说明：

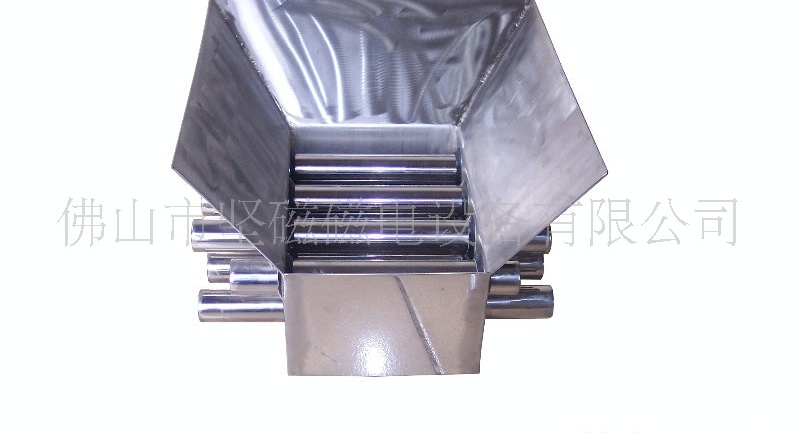

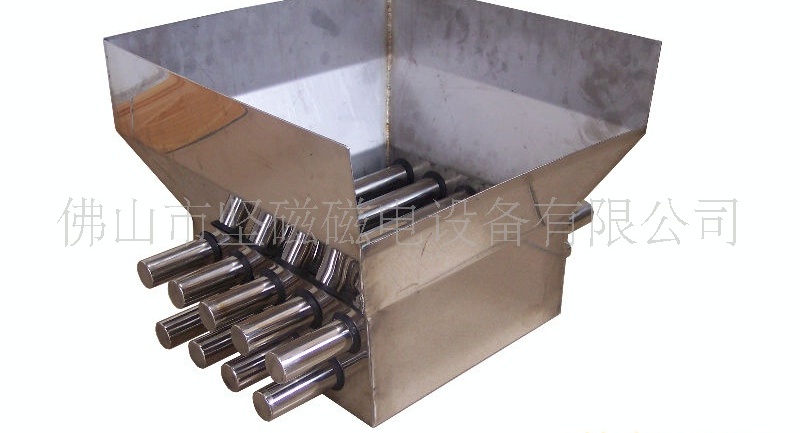

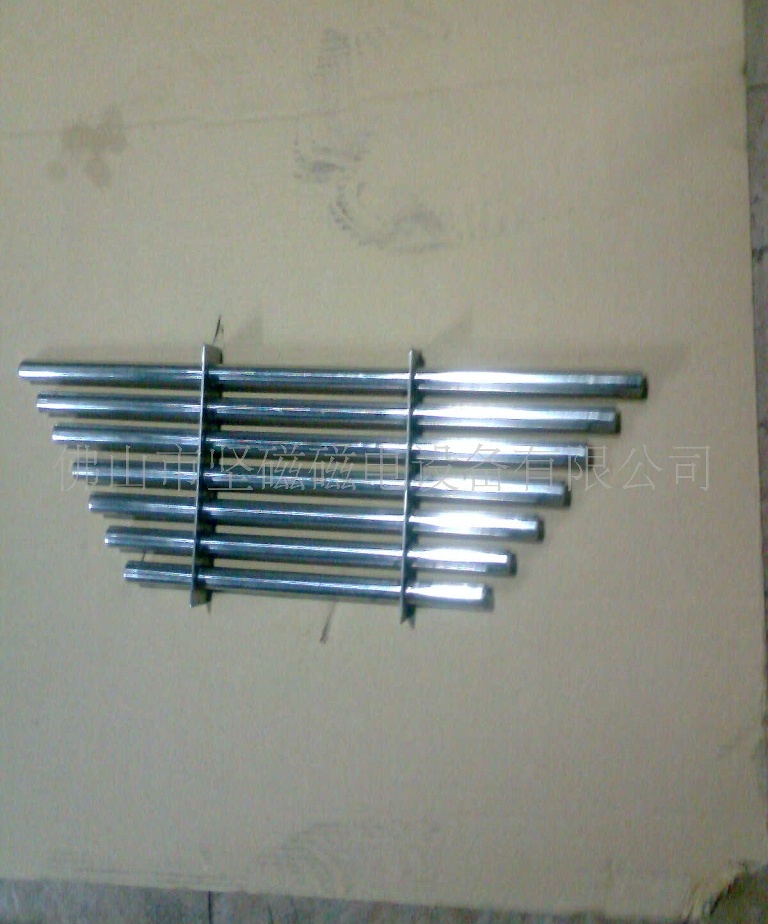

磁力架的规格比较多，注塑机料斗专用的有：5管，7管，9管，11管，13管，15管等。圆形的有：100，150，200，250，300，350，400，450，500，550，600，650等。方形的有：100×100，150×150，200×200，250×250，300×300，350×350等。固定边板单层宽度为40mm，双层宽度为80mm，厚度为3mm、5mm或10mm等（根据情况调整厚度）；非常规可按照客户要求定制。十套以内一周内交货。
圆形 正方形
规格 (mm) Hiberarchy 中心距(mm) 规格 (mm) Hiberarchy 中心距(mm)
100 x 40(80) 2管单层
（3管双层） 左右中心距与上下垂直中心距均为50mm 100 x 100 x 40(80) 2管单层
（3管双层） 左右中心距与上下垂直中心距均为50mm
150 x 40(80) 3管单层
（5管双层） 150 x 150 x 40(80) 3管单层
（5管双层）
200 x 40(80) 4管单层
（7管双层） 200 x 200 x 40(80) 4管单层
（7管双层）
250 x 40(80) 5管单层
（9管双层） 250 x 250 x 40(80) 5管单层
（9管双层）
300 x 40(80) 6管单层
（11管双层） 300 x 300 x 40(80) 6管单层
（11管双层）
350 x 40(80) 7管单层
（13管双层） 350 x 350 x 40(80) 7管单层
（13管双层）
400 x 40(80) 8管单层
（15管双层） 400 x 400 x 40(80) 8管单层
（15管双层）
450 x 40(80) 9管单层
（17管双层） 450 x 450 x 40(80) 9管单层
（17管双层）
500 x 40(80) 10管单层
（19管双层） 500 x 500 x 40(80) 10管单层
（19管双层）
|
