Model 型号

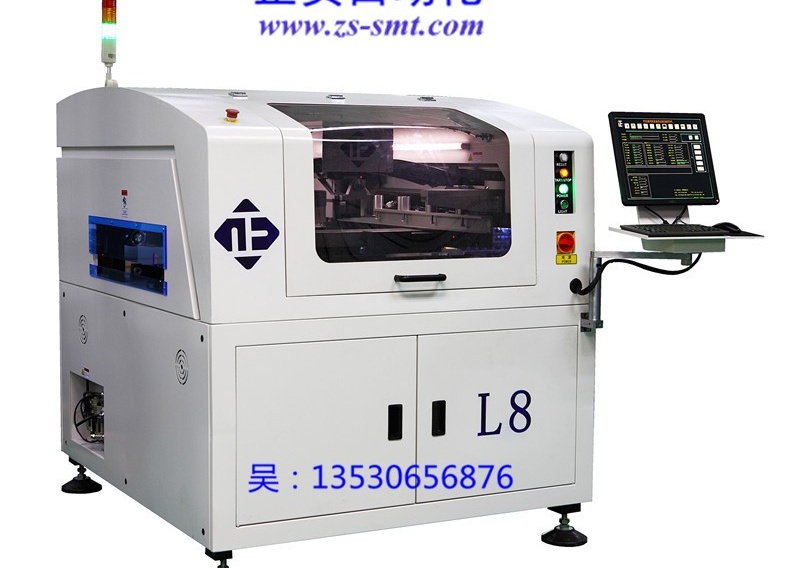

L8

Item 项目

?

网框尺寸Screen Frames

Min Size

650X650mm

Max Size

850X850mm

Thickness

25~40mm

PCB Min Size 最小尺寸

80X50mm

PCB Max Size 最大尺寸

650X610mm

PCB Thickness 厚度

0.2~6mm

PCB Warpage 翘曲量

＜1%

Transport Height  传送高度

900±40mm

Transport Direction 传送方向

Left-Right;Right-Left;Left-Left;Right-Right左-右;右-左;左-左;右-右

Transport Speed 运输速度

Max 1500mm/S Programmable

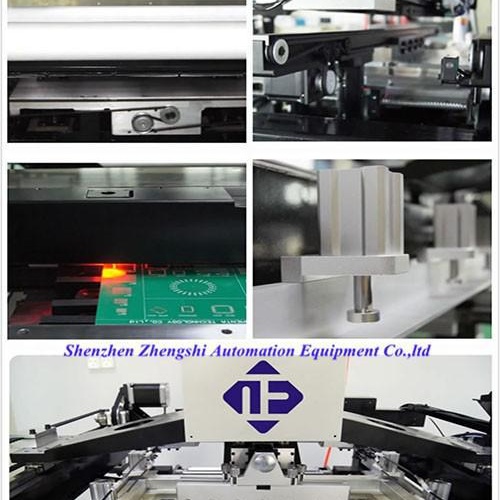

Board LocationPCB的定位

Support System 支撑方式

Magnetic Pin/Up-down table adjusted/supportblock by hand磁性顶针/可调节顶升平台/等高块

Clamping System 夹紧方式

 side clamping,vacuum nozzle,边夹,真空吸嘴

Print head 印刷头

Two independent motorised printheads 两个独立的直联式马达驱动印刷头

Squeegee Speed 刮刀速度

6~200mm/sec

Squeegee Pressure 刮刀压力

0~15Kg 马达控制

Squeegee Angle 刮刀角度

60°/55°/45°

Squeegee Type 刮刀类型

Stainless steel(Standard), plastic 钢刮刀标准,胶刮刀

Stencil Separation Speed 钢网分离速度

0.1~20mm/sec Programmable

Cleaning System 清洗方式

Dry、Wet、Vacuum (Programmable)  干、湿、抽真空

Table Adjustment ranges 工作台调整范围

X:±10mm;Y:±10mm;θ:±2°

整机参数 Machine

?

Repeat Position Accuracy 重复定位精度

±0.01mm

Printing Accuracy 印刷精度

±0.025mm

Cycle Time 印刷周期

<11s (Exclude Printing & Cleaning)

Product Changeover 换线时间

<5Min
