在很多情况下，我们将中间有孔的导电滑环称之为孔导电滑环，它的应用领域非常广阔，主要有医用旋转CNC工作台、CNC
加工中心、风力发电设备等等，在很多需要在固定和非固定结构中传输信号的部件，都需要用到过孔式滑环。 未来，过孔滑
环在自动化设备，自动化检测设备，自动化机器人，机械手等未来新领域，将会得到大量的应用，那时，对过孔滑环的结构
和技术参数指标提出了更高的要求

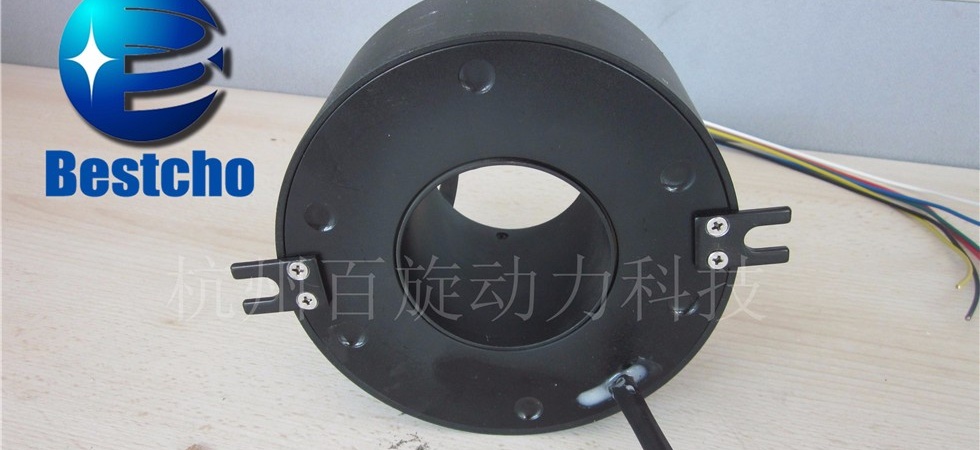

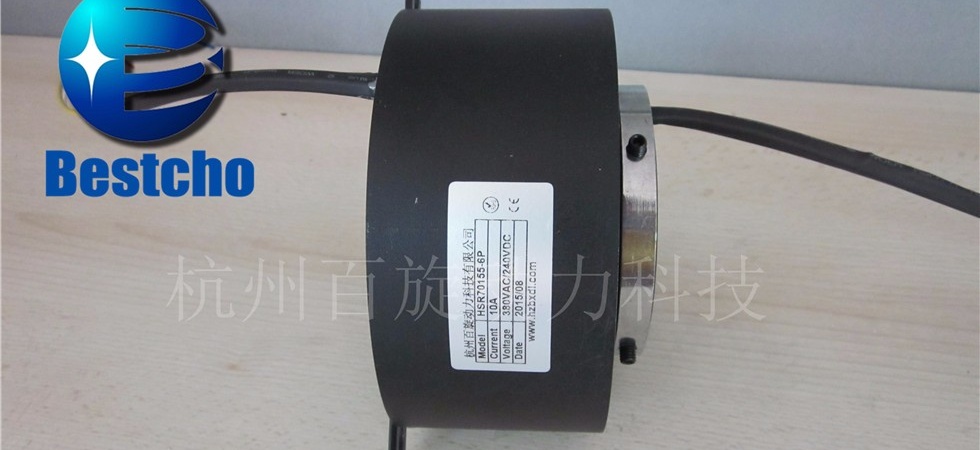

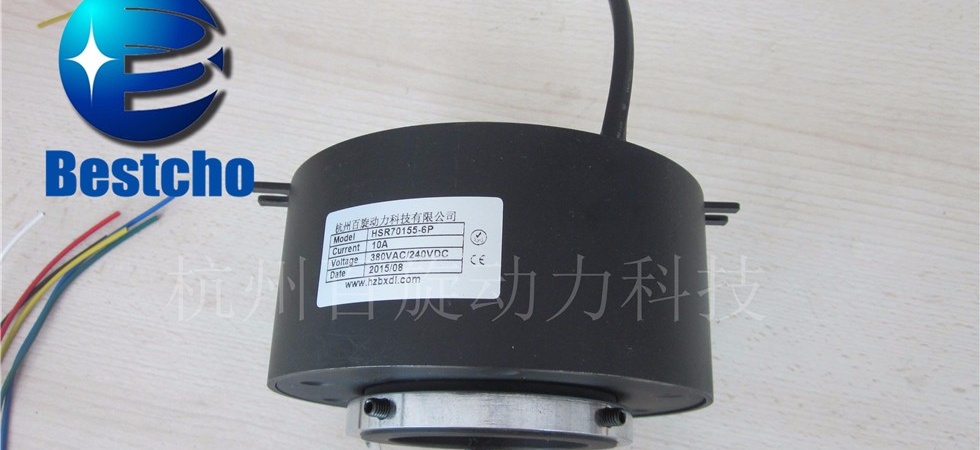

HSR70155 系列精密导电滑环
采用先进的纤刷技术设计及制造
独特的机械电气结构，防尘防水
完全满足 360 度无限制旋转的动力，控制及数据信号传输
完整的产品规格可完全满足客户的要求
超长的使用寿命和免维护运转
各项技术指标达到国外同类产品
能满足客户要求定制所需要的产品
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、
Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 数字/模拟视频、数字音频、
千兆以太网、重量传感器信号及电力的接续。
技术指标：
|
电气性能 |
||
|
项目 |
参数 |
|
|
动力环 |
信号环 |
|
|
额定电压 |
380V AC/DC或更高 |
240V AC/DC |
|
导线规格 |
UL 镀锡铁氟龙 |
UL 镀锡铁氟龙 |
|
绝缘电阻 |
≥2500 MΩ@500V DC |
≥2500 MΩ@500V DC |
|
额定电流 |
10A，15A, 20A每路或信号混合 |
|
|
耐压强度 |
两路之间≥1000V@ 50Hz |
|
|
电气噪音 |
最大100 MΩ@6VDC,电流50mA |
|
|
机械性能 |
|
|
通路数 |
1-60路或按客户要求 |
|
工作速度 |
600RPM |
|
工作温度 |
-40 ℃ ---- +80 ℃ |
|
工作湿度 |
65% RH 或更高 |
|
触点材料 |
金/ 银合金 |
|
导线长度 |
标准500mm或客户要求 |
|
壳体材料 |
铝合金/工程塑料/不锈钢 |
|
力矩 |
≤ 10g. M (参考值) |
|
防护等级 |
IP51,IP54, IP65或更高 |
|
|
功率(10A、15A、20A) |
信号S(2A) |
总通 |
L--滑环长度 |
|
|
产品型号 |
|
(mm) |
|
||
|
|
|
|
路 |
|
|
|
HSR70155—6P |
6 |
--- |
6 |
84.5 |
|
|
HSR70155—12S |
--- |
12 |
12 |
84.5 |
|
|
HSR70155—6P/12S |
6 |
12 |
18 |
114.5 |
|
|
HSR70155—12P |
12 |
--- |
12 |
114.5 |
|
|
HSR70155—24S |
--- |
24 |
24 |
114.5 |
|
|
HSR70155-18P |
18 |
--- |
18 |
144.5 |
|
|
HSR70155-12P/12S |
12 |
12 |
24 |
144.5 |
|
|
HSR70155-6P/24S |
6 |
24 |
30 |
144.5 |
|
|
HSR70155-36S |
--- |
36 |
36 |
144.5 |
|
|
HSR70155-24P |
24 |
--- |
24 |
174.5 |
|
|
HSR70155-18P/12S |
18 |
12 |
30 |
174.5 |
|
|
HSR70155-12P/24S |
12 |
24 |
36 |
174.5 |
|
|
HSR70155-6P/36S |
6 |
36 |
42 |
174.5 |
|
|
HSR70155-48S |
--- |
48 |
48 |
174.5 |
|
|
HSR70155-30P |
30 |
--- |
30 |
204.5 |
|
|
HSR70155-24P/12S |
24 |
12 |
36 |
204.5 |
|
|
HSR70155-18P/24S |
18 |
24 |
42 |
204.5 |
|
|
HSR70155-12P/36S |
12 |
36 |
48 |
204.5 |
|
|
HSR70155-6P/48S |
6 |
48 |
54 |
204.5 |
|
|
HSR70155-60S |
--- |
60 |
60 |
204.5 |
|
如需了解更多，请电话联系我们！
