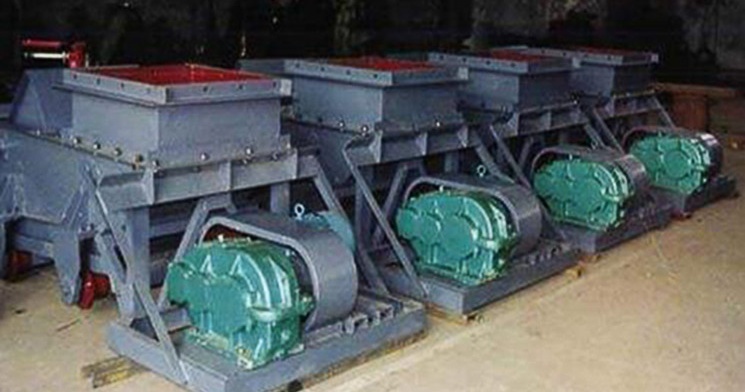

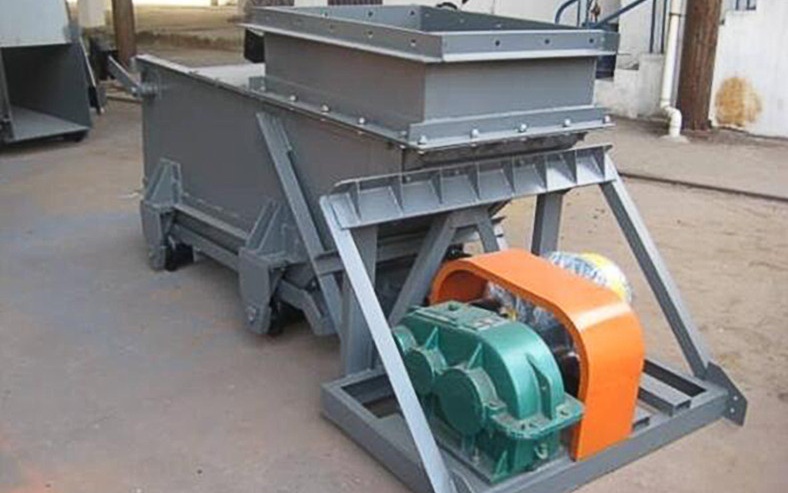

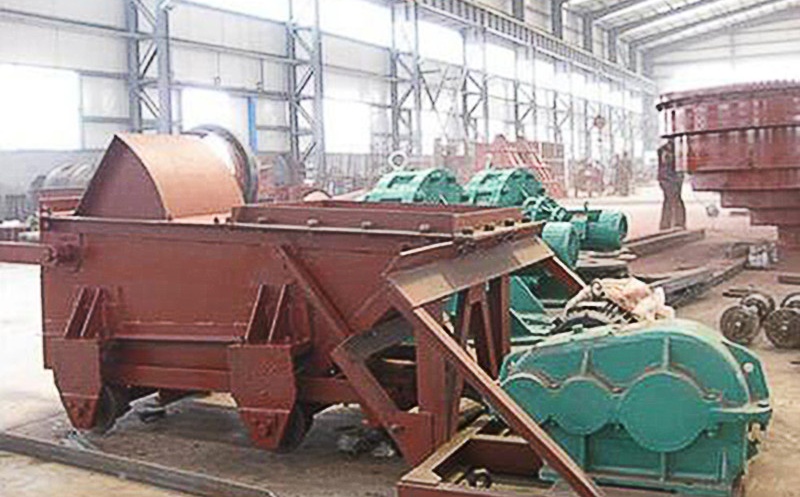

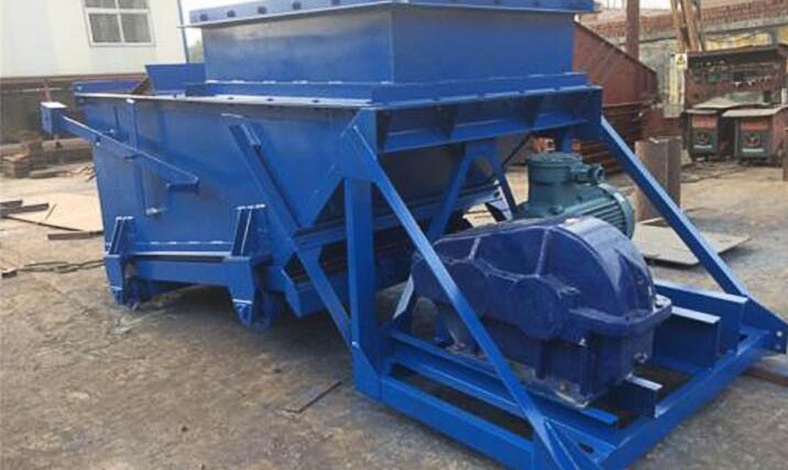

K型往复式给料机(往复式给煤机)产品概述:
K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
K型往复式给料机(往复式给煤机)工作原理:
K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动。K型往复式给料机(往复式给煤机)设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式
K型往复式给料机(往复式给煤机)主要特点:
-
工作可靠、寿命长。
-
重量轻，体积小，维护保养方便。
-
结构简单，运行可靠，调节安装方便。
-
封闭式框架结构，大大提高了机架的刚度。
-
装有限矩型液力偶合器，能满载启动，过载保护。
-
采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高
-
侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。
-
驱动装置对称布置，并采用双推杆 ，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象。
-
底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。
-
衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用 ，降低维修费用。
K型往复式给料机技术参数表:
|
型号规格 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|||||||
|
给料能力（t/h） |
底版行程 |
曲柄位置 |
|
|||||||||
|
200mm |
4 |
100 |
90 |
150 |
135 |
225 |
200 |
330 |
300 |
590 |
530 |
|
|
150mm |
3 |
75 |
67 |
112 |
100 |
170 |
150 |
247 |
220 |
440 |
395 |
|
|
100mm |
2 |
50 |
45 |
75 |
68 |
133 |
100 |
165 |
150 |
295 |
268 |
|
|
50mm |
1 |
25 |
22 |
34 |
34 |
55 |
50 |
83 |
75 |
148 |
132 |
|
|
曲柄转速（r/min） |
57 |
57 |
62 |
62 |
62 |
|||||||
|
电动机 |
型号 |
YB160M1-8 |
YB160M1-8 |
YB160M1-8 |
YB160M1-6 |
YB160M1-6 |
||||||
|
Y160M1-8 |
Y160M1-8 |
Y160M1-8 |
Y160M1-6 |
Y160M1-6 |
||||||||
|
功率（KW） |
4 |
4 |
4 |
7.5 |
18.5 |
|||||||
|
转速（r/min） |
720 |
720 |
720 |
970 |
970 |
|||||||
|
减速机 |
型号 |
JZQ0-350 |
JZQ0-350 |
JZQ0-350 |
JZQ-400 |
JZQ-500 |
||||||
|
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
|||||||
|
允许最大颗粒（mm） |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
||||||
|
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
|||||||
|
设备重量（kg） |
带料斗 |
1127 |
1251 |
1481 |
1927 |
2737 |
||||||
|
不带料斗 |
1026 |
1144 |
1342 |
1735 |
2505 |
|||||||
