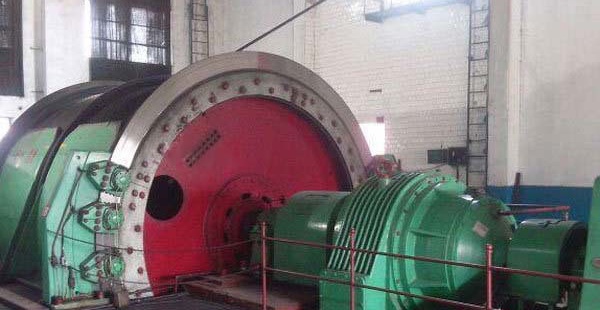

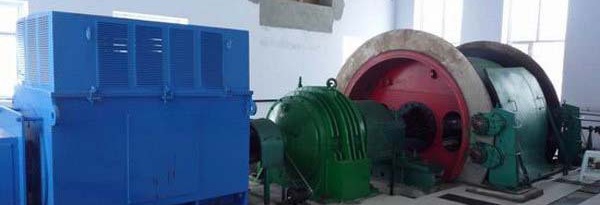

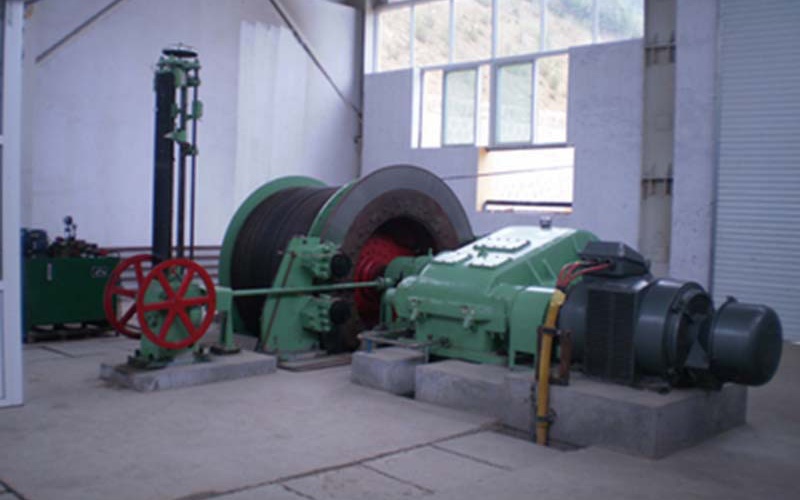

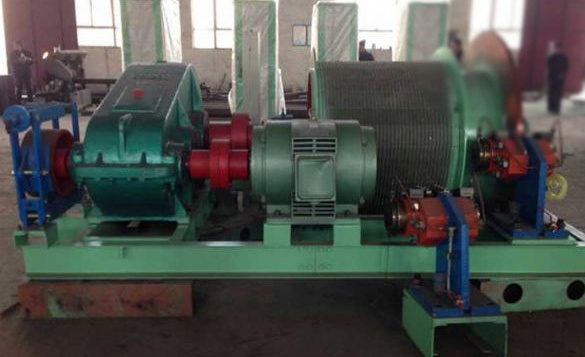

JTP系列矿用提升绞车主要用于竖井和斜井提升矿石、矸石以及升降人员、材料、工具和设备等。JTP系列矿用提升绞车结构JTP系列矿用提升绞车整机结构采用：滚筒、减速器、电动机成一字型排列。主要部件由：主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。JTP系列矿用提升绞车解析JTP系列矿用提升绞车有交流拖动和直流拖动两种；交流拖动下的调速方式又分为：交流绕线电机转子串接电阻调速和变频调速。电气设备控制方式有：继电器控制和PLC 控制，电压范围：380V—10KV。在PLC控制方式下，可根据用户要求配置故障诊断显示器，彩屏触摸屏和预留网络接口，并实现设备的远距离网络控制。
JTP型矿用提升绞车技术参数表
|
序号 |
产品型号 |
卷 筒 |
钢丝绳 |
最大提 升速度 m/s |
电动机转速 r/min |
最大提升高度或斜长 |
|
||||||||||
|
个数 |
直径 m |
宽度 m |
最大静张力 KN |
最大静张力差 KN |
最大直径 mm |
|
|
|
|
||||||||
|
一层 缠绕 |
二层 缠绕 |
三层 缠绕 |
|
||||||||||||||
|
m |
|
||||||||||||||||
|
1 |
JTP-1.2×1 |
1 |
1.2 |
1.0 |
30 |
-- |
20 |
2.6 |
≤1000 |
134 |
297 |
472 |
|
||||
|
2 |
JTP-1.2×1.2 |
1 |
1.2 |
1.0 |
168 |
371 |
582 |
|
|||||||||
|
3 |
2JTP-1.2×0.8 |
2 |
1.2 |
0.8 |
20 |
99 |
232 |
370 |
|
||||||||
|
4 |
2JTP-1.2×1.0 |
2 |
1.2 |
1.0 |
134 |
297 |
472 |
|
|||||||||
|
5 |
JTP-1.6×1.2p |
1 |
1.6 |
1.2 |
45 |
-- |
26 |
4.1 |
172 |
382 |
601 |
|
|||||
|
6 |
JTP-1.6×1.5 |
1 |
1.6 |
1.5 |
226 |
491 |
767 |
|
|||||||||
|
7 |
2JTP-1.6×0.9 |
1 |
1.6 |
0.9 |
30 |
118 |
272 |
434 |
|
||||||||
|
8 |
2JTP-1.6×1.2 |
2 |
1.6 |
1.2 |
172 |
382 |
601 |
|
|||||||||
