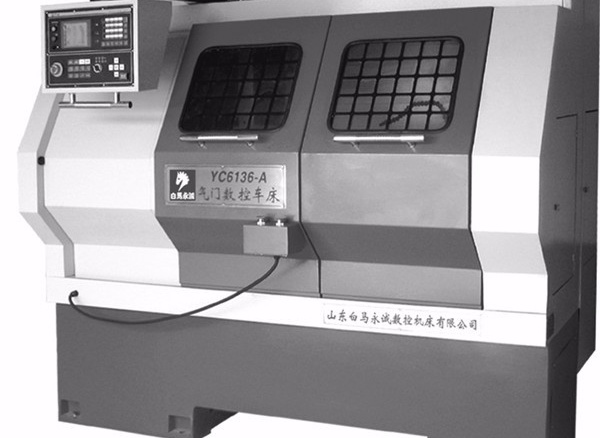

YC6136型数控车床
YC6136型数控车床是山东白马永诚数控机床有限公司在公司拳头产品YC6136的基础上，进一步优化结构，精心为用户打造的一款用途广泛、高性能价格比、稳定可靠的经济型数控车床。该产品在保障机床高刚性、高精度、高稳定性的前提下，充分考虑了安全性、可靠性、使用方便、维修方便等用户**关注的问题，其各方面的指标都是同类产品中的佼佼者，是YC6136的升级换代产品。
该产品的主要特点如下：
u 整体床座，后倾式排屑方式，导轨采用超音频淬火，因而机床具有良好的刚性、精度和精度保持性。
u 主轴采用单轴结构变频控制，轴承采用日本NSK进口轴承，润滑采用德国NBU15高速轴承润滑脂。保证了主轴的高转速、高精度。
u 全封闭防护，防水性能好，工作区内电机和开关均有可靠的防护，适用于冷却液环境下湿切作业要求。
u 操作箱采用悬挂可独立移动式结构，移动范围大，旋转灵活，方便了操作编程和尾座移动操作。
u 产品结构成熟、性能优良、价格合理、市场占有率高。
YC6136数控车床主要技术参数
|
项目 |
内容 |
单位 |
YC6136i |
|
能 力 |
床身上最大回转直径 |
mm |
φ370 |
|
滑板上最大回转直径 |
mm |
φ130 |
|
|
最大切削直径 |
mm |
φ360 |
|
|
最大工件长度 |
mm |
750 |
|
|
主 轴 |
主轴转速范围 |
r/min |
200-3000 |
|
主轴头部形式 |
|
A2-6 |
|
|
主轴通孔直径 |
mm |
φ52 |
|
|
主轴最大输出扭矩 |
Nm |
35 |
|
|
卡盘 |
mm |
φ200 |
|
|
电 机 |
主轴电机功率 |
kW |
5.5kW 变频 |
|
X Z轴电机功率 |
kW/Nm |
X:1/4 Z: 1.5/6 |
|
|
行 程 |
X Z轴行程 |
mm |
X:280 Z:750 |
|
X Z轴快速移动速度 |
m/min |
X:6 Z:8 |
|
|
刀 架 |
刀架形式 |
|
电动刀架 + 直排 |
|
刀架刀位数 |
位 |
4 |
|
|
车刀刀方 |
mm |
20×20 |
|
|
刀盘分度时间 |
S |
90° 2.4S 180°2.6 S |
|
|
尾 座 |
尾座套筒移动量 |
mm |
160 |
|
套筒直径 |
mm |
φ60 |
|
|
套筒内孔锥度 |
MT. |
No. 4 |
|
|
其 它 |
外形尺寸（长×宽×高） |
mm |
2150×1480×1850 |
|
电源容量 |
kVA |
9 |
|
|
机床净重 |
kg |
2000 |
YC6136A机床精度及工作精度
|
序 号 |
项 目 |
**标准 |
本机床精度≤ |
|
1 |
主轴端部跳动mm |
0.02 |
0.003 |
|
2 |
主轴定心轴颈跳动mm |
0.01 |
0.003 |
|
3 |
X向定位精度mm |
0.03 |
0.015 |
|
4 |
X向重复定位精度mm |
0.012 |
0.003 |
|
5 |
Z向定位精度mm |
0.04 |
0.02 |
|
6 |
Z向重复定位精度mm |
0.016 |
0.008 |
|
7 |
刀架重复定位精度 |
0.01 |
0.005 |
|
8 |
加工精度 |
|
IT6 |
|
9 |
精车试件粗糙度（铜试料） |
Ra1.6 |
Ra0.2 |
|
10 |
精车外圆的圆度mm |
0.005 |
0.003 |
|
11 |
精车端面的平面度mm |
0.025/300 |
0.018/300 |
