一.设备概述及主要用途

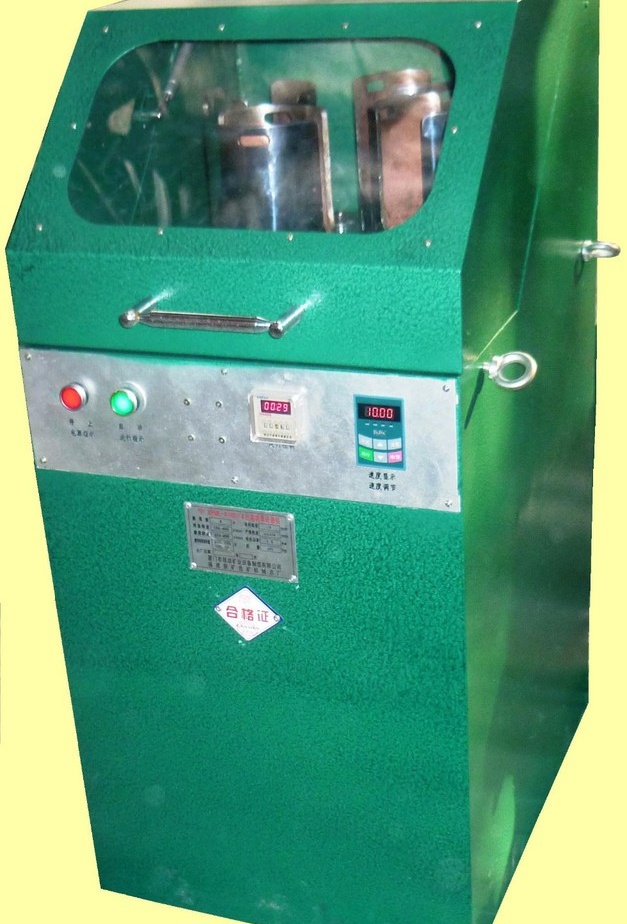

XPM-φ100×4行星四筒研磨机是在吸取国外先进经验的基础上，改进设计的一种高效、多粒级可调的研磨设备。由于研磨体处于一定离心力场内作研磨运动，所以研磨矿效率高、出料粒度细、均匀。该设备应用交流变频技术，可实现研磨盘的无级调速，并且调速范围宽，变速平稳，另配有定时装置，以保证研磨工况的重复性。此外还可选配不同规格的淬火不锈钢质研筒或玛瑙材质等研筒，以适用于研磨各种不同的物料，尤其适用于忌铁物资的研磨和超细磨。
该机可干磨也可用于湿磨，可以作磨料用，也可以作混料、均料的实验室必备磨样设备之一。
二.设备的主要技术参数
|
项 目 |
单 位 |
HLXPM-φ100×4行星四筒研磨机 |
|
磨筒数 |
个 |
4 - 2（对称使用） |
|
转盘转速 |
r/min |
100-400变频无级调速 (10-35Hz) |
|
磨筒转速 |
r/min |
224-896变频无级调速 |
|
磨筒每筒装料量 |
g |
200，100（可对称选择） |
|
装料粒度 |
mm |
≤5； （最大≤10） |
|
产物粒度 |
mm |
≤0.074 （最小350-1000目） |
|
变频器频率范围 |
Hz |
10-40 （常用为20-35Hz） |
|
电动机型号 |
kw |
YD90-4L 1.5 |
|
电动机转速 |
r/min |
1400 |
|
参考重量 |
Kg |
265 |
|
外形尺寸（长×宽×高） |
mm |
600×666×1067 |
