XMQL-φ420×450格子球磨机

一、 用途

本设备供选矿实验研究单位和选矿中间试验工厂进行矿石可选性研究实验时，用于连续磨矿或测定矿石可磨性指标。亦可供其他工业部门用于磨细物料。

二、 特性

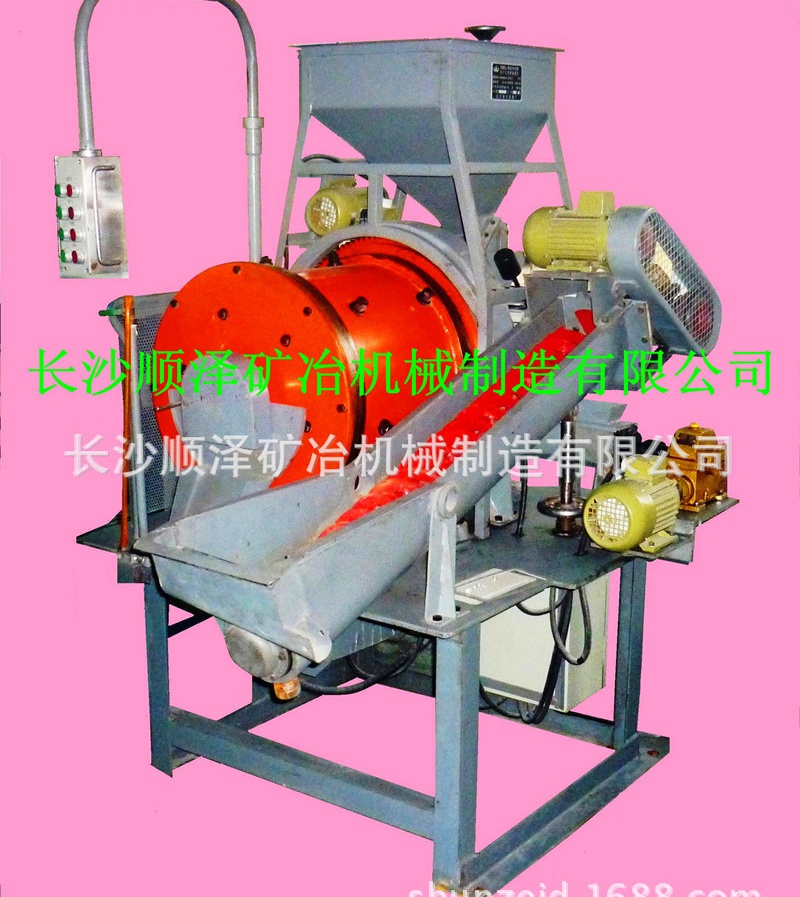

   设备主要由φ420×450格子球磨机、φ150×1200螺旋分级机、35升摆式给矿机和φ90×600螺旋运输机组成连续开闭路磨矿工作。

   设备出厂时、均已装好电气设备和供水系统。

   安装时、不需另设基础。开箱后，装上机架下部四个地脚螺钉，清理包装油脂，检查润滑情况，接上水管、电源。试开车，确定运转方向，即可按操作顺序进行运转。

   根据所处理的物料性质和对磨细产品粒度特性的具体要求，可选用以下三种不同的磨矿流程，分别进行磨矿：

1、 预先磨矿，检查分级；

2、 预先分级，返矿再磨；

3、 开路磨矿。

设备技术参数：

1）φ420×450格子球磨机

四、操作与维护

   使用前的准备：

1. 检查设备各部分有无异状；设备上和转动部件临近处，是否有障碍物。清理周围工作场地，作好与工序有关设备相应的准备工作。

2. 检查油杯、箱体、轴承、托辊是否有足够的润滑油。

3. 检查给矿机、球磨机、分级机和螺旋运输机内是否残存废矿和其它赃物。

4. 合上总电源，接上总水管，依顺序启动分级机、球磨机、螺旋运输机和给矿机，观察运转是否正常。先将给矿机清扫干净，打开水阀，将球磨机、分级机和螺旋运输机中的残渣脏物冲洗干净后停车。

5. 将欲磨物料放入给矿机储矿斗中。

6. 按照预先确定的磨矿机工作的固液比和分级机溢流的细度，调整并测量好磨矿机给矿口和排矿口的用水量。

   开车顺序：

       依顺序启动螺旋分级机、球磨机、螺旋运输机和给矿机，开始磨矿。

   使用中注意事项：

1． 定时测定给矿量和给水量，使其保持稳定不变。及时将待磨物料装入给矿机储矿仓。

2． 经常观察机械各部分及电机运转情况，检查各润滑处温升是否正常。发现问题后，及时停车检修。

停车顺序：

    首先停止给矿，让球磨机、分级机和螺旋运输机内剩余的矿石磨到溢流所要求的细度时，依序停转磨机、分级机和螺旋运输机。先扭开分级机槽下部的放矿口将矿浆和矿砂放出，并冲洗干净。打开螺旋运输机的盖板，用水将矿砂冲入磨矿机给矿器壳内，打开壳下部的放矿口，将矿砂放出并冲洗干净**将磨矿机检查孔盖板打开，使磨矿机内的钢球和矿浆从检查孔放出，经机架上的漏斗，接入容器内，并用水将筒壁和钢球冲洗干净。使磨矿机检查孔转至上部，将钢球放回并盖好压紧。

使用后注意事项：

1. 断开总电源，关闭总水阀；

2. 将机器各部分及周围环境打扫，冲洗干净；

3. 各润滑点补充润滑油。
