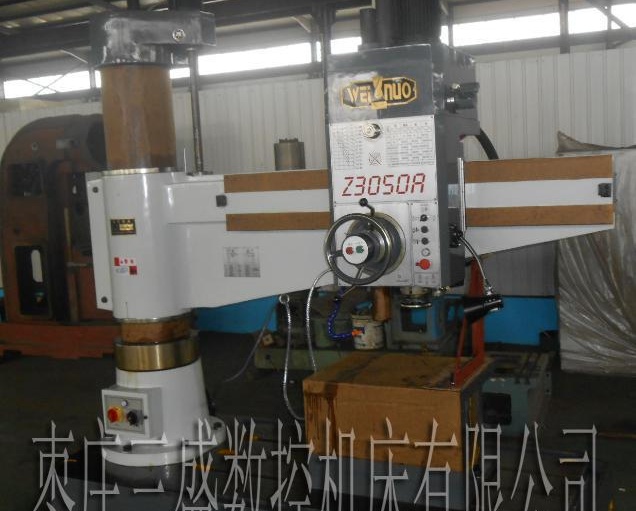

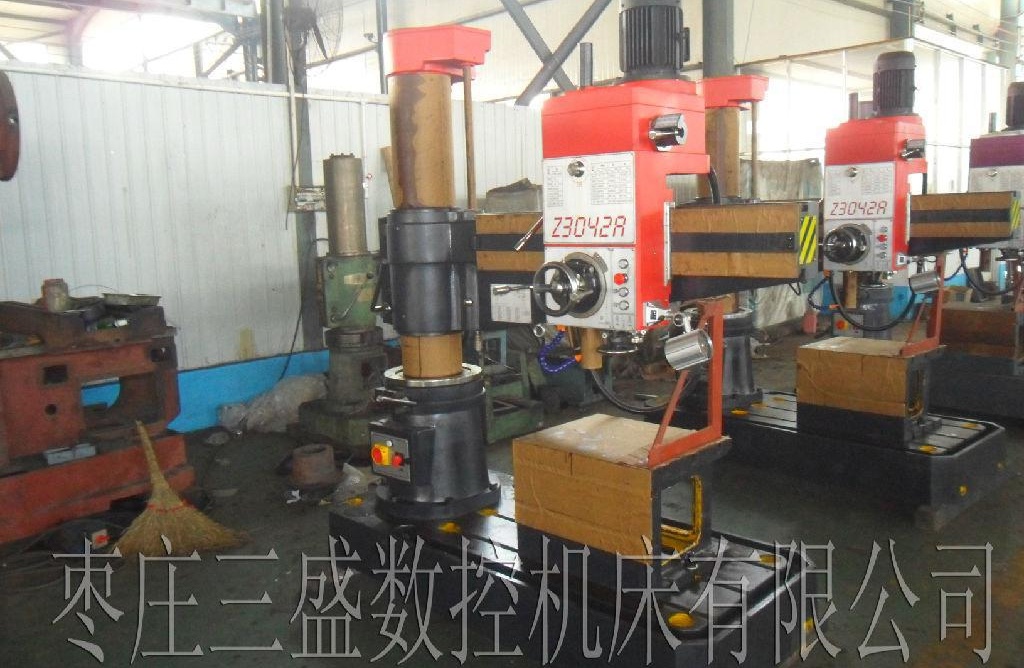

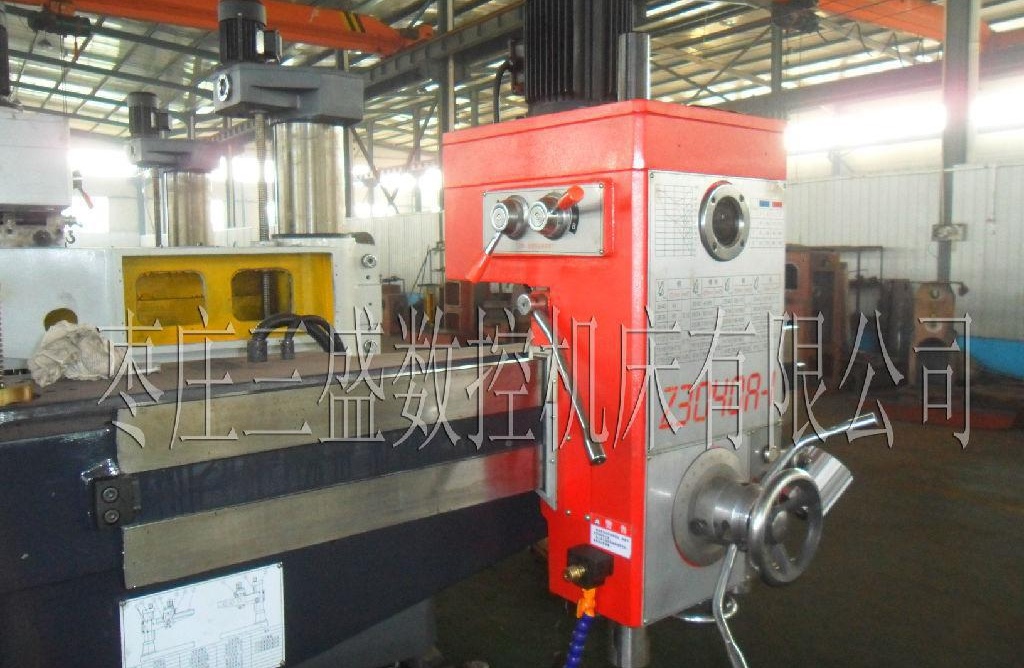

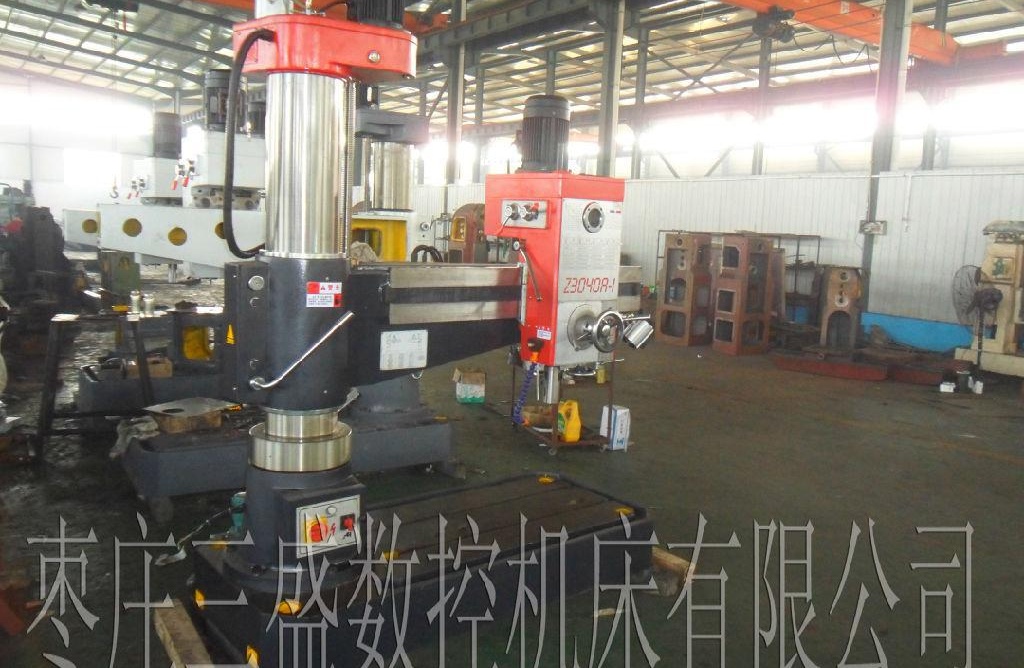

电子锁摇臂钻
电子锁摇臂钻是通过电子锁紧器进行电子锁紧,方便操作者使用,简单易学,而且价格实惠。
电子锁摇臂钻特点

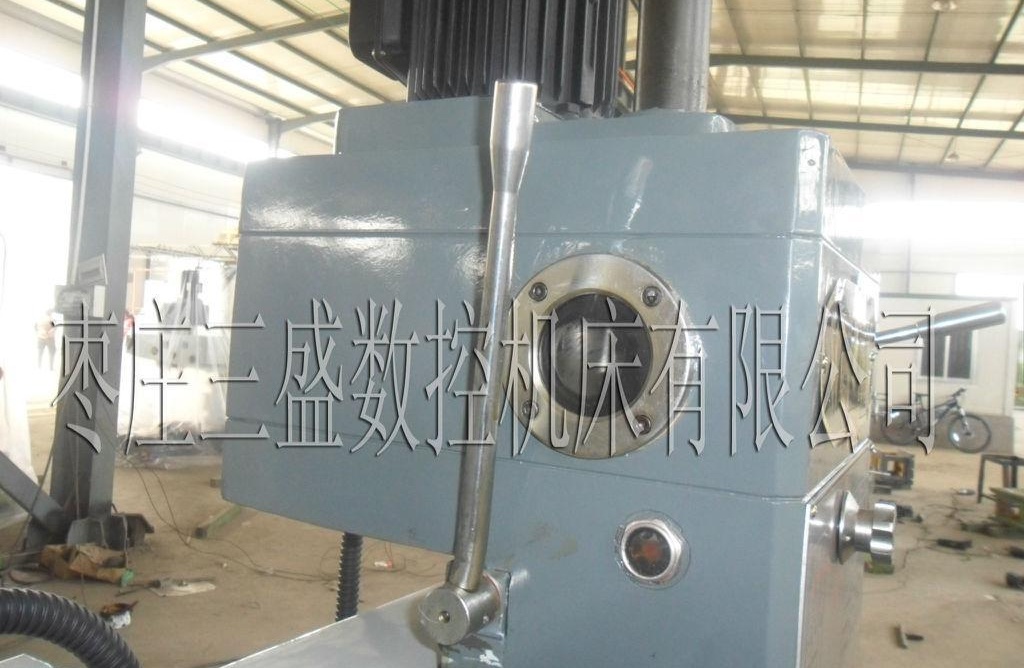

1、采用单手柄变速机构,可节省辅助时间。
2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。
3、主轴箱、摇臂、内外柱采用电子驱动的菱形块夹紧机构,夹紧可靠。
4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。
立柱中心至主轴中心跨距(mm)
|
1200(1400)
|
最大钻孔直径(mm)
|
(45#碳钢)42 (铸铁)50
|
主轴中心至立柱母线距离(mm)
|
(最大)1200/1400 (最小)450
|
主轴端面至底座工作台距离(mm)
|
最大1100 最小230
|
主轴锥度(莫氏)
|
MT4#
|
主轴行程(mm)
|
240
|
主轴钻数级数
|
12级
|
主轴钻数范围
|
45—2350
|
主轴进给量级
|
4
|
主轴进给范围
|
0.30---0.54
|
外柱直径(mm)
|
250
|
机床外形尺寸(长x宽x高)
|
1900(2100)x780(800)x2300
|
主电机功率
|
3.0/380
|
机床重量(kg)
|
2000(2300)
|
