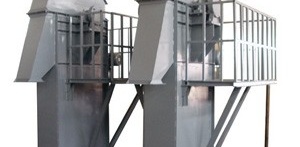

NE斗式提升机
一、NSE斗式提升机产品介绍 NSE系列斗式提升机是我公司97年开发的一种新型垂直提升设备。它适用于提升粉状和小颗粒状物料，如：水泥、破碎后较细的矿石等。 NSE系列板链式提升机是我公司引进国外同类产品先进技术开发的产品，在各工业**，这类输送机广泛用于输送量较大的粉状和小颗粒状物料的提升。 NSE系列板链式提升机共有九个基本型号：NSE100、NSE200、 NSE300、 NSE400、 NSE500、 NSE600、 NSE700、NSE800、 NSE1000，每种型号可根据输送物料的不同，选择不同的提升速度，最大提升速度70m／min。另外，我公司还可根据用户要求设计各基本型号之间的扩 展型号。二、提升机的特点 1、输送能力大。该系列提升机是国内提升机中相近横截面尺寸输送量最大的提升机，提升量为100～1000m3／h。 2、提升范围广。这类提升机对物料的种类、特性要求少。不但能提升一般小颗粒状物料，而且可提升磨琢性较大的物料。要求物料温度≤200℃。 3、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率约30％。 4、使用寿命长。提升机的喂料采用流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、提升机卸料时少有撒落，减少了机械磨损，采用板链式高强度耐磨输送链，大大延长了输送链和料斗的使用寿命。正常使用下，输送链使用寿命超过3年。 5、提升高度高。该提升机运行平稳，并且采用板链式高强度耐磨输送链，因此可达到较高的提升高度。在额定输送量下，提升高度≤50m。 6、密封性好，环境污染少。 7、运行可靠性好。先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。 8、操作、维护方便，易损件少。 9、结构刚度好，精度高。机壳经压型焊接后，刚度好且外观漂亮。 10、综合成本低。由于节约能耗和维护少，使用成本低。
提升机的技术规范
|
型号 |
最大 提升量 m3/h |
料斗 容积 m3/m |
运行 速度 m/min |
物料最大块度（mm） |
||||
|
占百分比％ |
||||||||
|
10 |
25 |
50 |
75 |
100 |
||||
|
NSE100 |
170 |
0.073 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE200 |
220 |
0.097 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE300 |
300 |
0.121 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE400 |
400 |
0.157 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE500 |
500 |
0.210 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE600 |
600 |
0.240 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE700 |
700 |
0.280 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE800 |
800 |
0.320 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE1000 |
1000 |
0.391 |
66 |
65 |
60 |
40 |
35 |
30 |
产品概述：

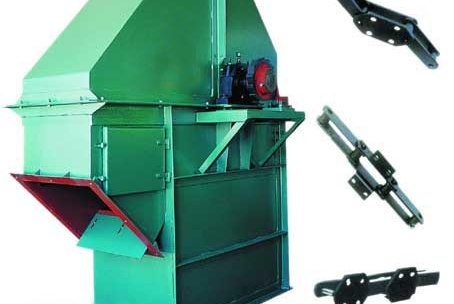

NE板链斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、石灰石、
干粘土、熟料等。该物料提升机是引进国外先进技术而研制开发的新型产品;NE型板链斗式提升机为流入式喂料，物料流入料斗内靠板链提升到顶端，
在物料重力作用下自行卸料，其链条材质与th环链提升机的材质相同，都是采用**合金钢锻造而成，耐磨而可靠。驱动部分采用硬齿面减速器，主要
技术参数符合机械部标准(JB3926-85)。
NE型板链斗式提升机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)
提升量广;且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此功率损耗少，噪声低，寿命长，可以相比高效斗式提升机了。
NE型板链斗式提升机主要工作部件特点:
1、上部装置：安装有轨道(双排道)，防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道(双排节)以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长;
b 、采用较低的链速度(0.5米/秒);
c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
NE型板链斗式提升机技术参数表:
|
型号 |
提升量(立方/小时) |
物料最大块占百分比 |
||||
|
10 |
25 |
50 |
75 |
100 |
||
|
NE15 |
15 |
65 |
50 |
40 |
30 |
25 |
|
NE30 |
32 |
60 |
75 |
58 |
47 |
40 |
|
NE50 |
60 |
90 |
75 |
58 |
47 |
40 |
|
NE100 |
110 |
130 |
105 |
80 |
65 |
55 |
|
NE150 |
170 |
130 |
105 |
80 |
65 |
55 |
|
NE200 |
210 |
170 |
135 |
100 |
85 |
70 |
|
NE300 |
320 |
170 |
135 |
100 |
85 |
70 |
|
NE400 |
380 |
205 |
165 |
125 |
105 |
90 |
|
NE500 |
470 |
240 |
190 |
145 |
120 |
100 |
|
NE600 |
600 |
240 |
190 |
145 |
120 |
100 |
|
NE800 |
800 |
275 |
220 |
165 |
135 |
110 |
