该系统如应用在非标机床，PLC程序开放，用户可以自行修改系统内部的PLC。如果需要我们协助，请联系客服。

                          系统外形尺寸图

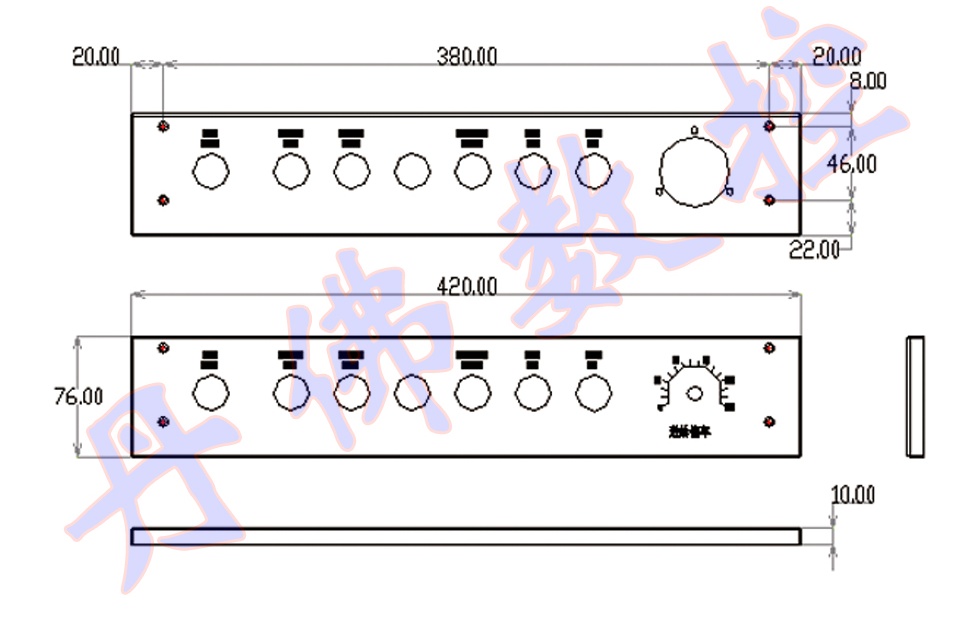

                      附加面板外形尺寸图

                            连接示意图

● 3个进给轴，3轴联动，1个模拟主轴

● 1ms插补周期，1um控制精度

● 2路0V～10V模拟电压输出，支持双主轴控制

●直线型、指数型和S型多种加减速方式可选择

●内置多PLC程序，当前运行的PLC程序可选择

● PLC程序在线显示、实时监控、信号实时追踪

●支持语句式宏代码编程，支持带参数的宏程序调用

●刚性攻丝和柔性攻丝可由参数设定

●具有旋转、缩放、极坐标，固定循环和多种铣槽复合循环功能

●具有历史报警及操作履历功能，方便用户操作和维护管理

●提供多级密码保护功能，方便设备管理

● 36点通用输入/36点通用输出

●支持标准RS232及USB接口，支持U盘文件操作、系统配置和软件升级,可实现文件传输、串口DNC加工和USB在线加工功能

               技术规格

控制轴数

●控制轴数：3轴（X、Y、Z）

●联动轴数：3轴进给轴功能

  ●位置指令范围：公制输入（G21）：-9999.9999mm～9999.9999mm，最小指令单位：0.0001mm英制输入（G20）：-999.9999inch～999.9999inch，最小指令单位：0.0001inch

●电子齿轮：指令倍频系数1～65536，指令分频系数1～65536

●快速移动速度**60m/min

●快速倍率：F0、25％、50％、100％四级实时调节

●切削进给速度**15m/min（G94）或500.00mm/r（G95）

●进给倍率：0～150％十六级实时调节

●手动进给倍率：0～150％十六级实时调节

●手轮进给：0.001mm、0.01mm、0.1mm、1mm四档

●单步进给：0.001mm、0.01mm、0.1mm、1mm四档

●插补方式：直线插补、圆弧插补、螺旋插补和刚性攻丝

●自动倒角功能加减速功能

●切削进给：前加减速直线型、前加减速S型、后加减速直线型、后加减速指数型 ●快速移动：前加减速直线型、前加减速S型、后加减速直线型、后加减速指数型

 ●系统具有前瞻功能**可预读15段NC程序，使小线段插补高速平滑，适于零件加工模具加工

●加减速的起始速度、终止速度和加减速时间由参数设定

●手动方式、手轮方式为后加减速控制，手轮方式可选择即停方式或完全运行方式。

●快速定位可选择直线或折线定位

主轴功能

● 1路0V～10V模拟电压输出，支持双主轴控制

●主轴编码器：编码器线数可设定（100 p/r～5000p/r）

●编码器与主轴的传动比：（1～255）：（1～255）

●主轴倍率：50%～120%共8级实时修调

●主轴恒线速控制

●攻丝循环，刚性攻丝

刀具功能

●刀具长度补偿

●刀尖半径补偿（C型）

精度补偿

●螺距误差补偿：补偿点数、补偿间隔、补偿原点可设定

●反向间隙补偿：可设定以固定频率或升降速方式补偿机床的反向间隙量

PLC功能

●两级PLC程序，处理速度为1.5μs/步基本指令**4700步,第1级程序周期8ms

●支持PLC警告和PLC报警

●支持多PLC程序**20个），当前运行的PLC程序可选择

●指令数：45个（其中基本指令10个，功能指令35个）

● I/O单元输入/输出：36/36

人机界面

● 7.0英寸宽屏LCD，分辨率为800×480

●中文、英文等多种语言显示

●二维刀具轨迹显示

●实时时钟

操作管理

●操作方式：编辑、自动、录入、机床回零、手轮/单步、手动、DNC

●多级操作权限管理

●报警日志

程序编辑

●程序容量：56MB**可存储400个程序（含子程序、宏程序）

●编辑功能：程序/程序段/字检索、修改、删除、复制、粘贴

●程序格式：ISO代码，支持语句式宏代码编程，支持相对坐标**坐标、极坐标编程

●程序调用：支持带参数的宏程序调用，4级子程序嵌套

通信功能

● RS232：零件程序、参数等文件双向传输，支持PLC程序、系统软件串口升级

● USB：U盘文件操作、U盘文件直接加工，支持PLC程序、系统软件U盘升级

●支持串口DNC加工功能和USB在线加工功能

可靠性及安全功能

●紧急停止

●硬件行程限位

●软件行程检查

●数据备份与恢复
