钻床保护罩PC材质透明式防护罩，开门式可带连锁式防护罩，全透明钻床防护罩

型号MT-ZCPC002

设备风险:操作区的险有操作点的危险，夹伤点，旋转部件，飞溅物体和火花等等。为了保护在操作区的操作人员和其他人员，必须使用一种或多种保护措施，比如栅栏，双手控制装置，电控安全装置 安全设计:这款电器连锁重型防护罩对于小到中型的钻床以及相似机器是非常理想的. 当防护罩摆动开位置，微动开关上的正极触电打开，发送一个急停信号给机器；安全微动开关电器线缆配置了保护套，并且连接到机器的安全回路,所有的安全微动开关都都安装在一个围起来的外壳里面（等级IP67）安装非常方便的，改善了前款没有安全连锁的缺陷 优  缺  点:保护了操作者的双手，不直接接触到高速旋转的钻头 保护了操盘者的面部，铁屑等不伤害到眼睛 符合美标，欧标

设备评估 1、设备有急停

n设备操作流程 (1)钻床加工时，操作人员将工件放入钻床加工。设备在旋转过程中操作人员需要近距离观察加工情况n现场安全设施

A. 目前无防护罩，其他均符合安全要求

n相关人员及危险点

A.操作人员双手在操作时无保护，极易碰到危险的高速转动的钻头，钻伤手指。高速运转的转头，飞溅的火花，可将人脸，眼，手等受伤。客户的要求

加装一个防护罩.

nPLR评估

1、受伤程度-重伤

2、发生危险的频率-长时间

3、避免危险的可能性-不可能

Possibility of avoid danger

4、PLR/风险等级：4级/E / PLR/Risk grade

5、受伤部位：手、手指（断指、粉碎性骨折）

Parts of injury: hands ,fingers( comminuted fracture)

n安全方案/Safety scheme

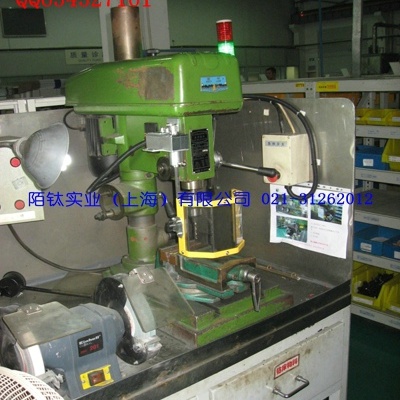

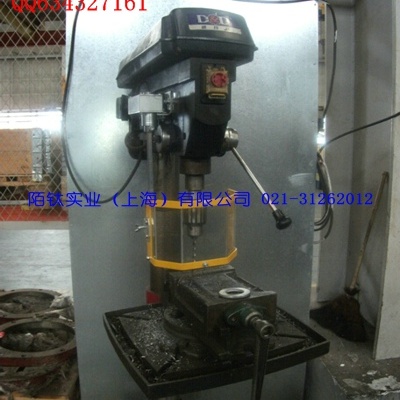

1、可在设备左侧安装钻床专用防护罩（可选内置互锁功能，如在操作过程中防护罩不使用，设备将无法启动。）

2、通过保护罩PC（聚碳酸酯）可以完全清楚地观察操作点。操作罩可以在符合不影响工作的位置放置，侧面可右转打开，在更换刀具或者模具的时候容易操作。

3、碎屑从后面的开口处出料，不从正面及左右伤到操作人员，有效保护操作人员眼部及手指
