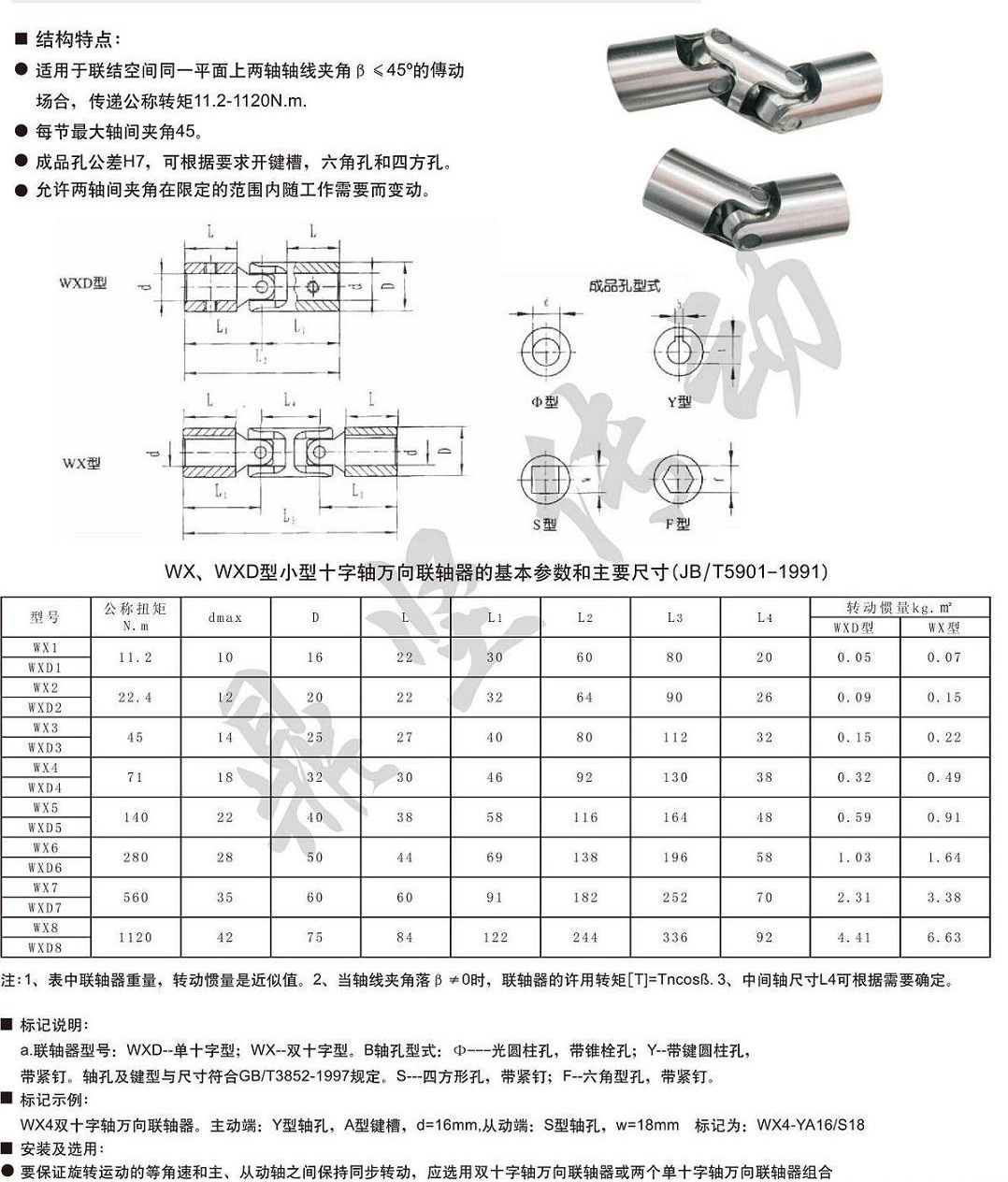

一、结构特点：  适用于需要有角位移并有径向位移的两轴连接。这种小型万向联轴器的结构由带有轴叉的两半联轴器通过圆柱销，销钉和套筒与十字轴组成十字轴式连接。这种联轴器允许轴间角最大可达45度，常用轴径范围为8-42mm，转矩为11.2-1120N.m。

二、结构形式：   A.滚针轴承式：轴承隙极小**转速可达4000转/分钟（外径40以上）；现我公司滚针轴承式可制作外径20及以上。  ·有单节，双节，伸缩型，每节最大转动角度为45度  ·适合于各种通用机械较高转速的场合**转速可达4000转/分钟  ·滚针轴承，动态负载高，轴承游隙极小，免维护  ·轴孔联结方式：键、六角孔、方孔    B.十字滑块式(即销钉方块式)：通常用于500转/分钟以内较好；所有规格均可生产   ·有单节，双节，伸缩型，每节最大转动角度为45度   ·适合于各种通用机械的场合，可满足于1000转以内的场合，通常用于500转/分钟以内较好   ·滑动轴承，需维护，否则容易磨损   ·孔联结方式：键、六角孔、方孔等

三、轴孔联接形式：￠-光圆柱孔，带销孔：Y-带键圆柱孔，带紧钉：S-四方形孔，带紧钉：F-六方形孔，带紧钉； 以上轴孔形式均可生产加工，请电话详询告知产品型号及轴孔形式。

四、本公司产品的质量和性价比： 本公司产品不同于五金市场上一些低端货外观处理粗糙，并且发黑后完全掩盖不了加工时的粗糙。间隙比较差的产品用眼睛，或用手左右扭动可以看见中间连接处间隙非常大，这样使用起来会晃动，产生噪音及振动，不仅寿命比较短，且严重危害您使用的设备机器,

  请大家不要拿市面上面便宜的铸铁的万向节和加工没精加度 加工工艺不成熟 热处理不到位的和我们比，我们做的都是耐磨精度高的万向节，我们只做性价比高的万向节,大家可以货比三家，

 真诚期待与您携手共进，希望能够有助于您的机械设备做出更好的品质！

五、产品的用途：*本产品为万向节联轴器，广泛应用于多轴器，多轴攻牙机，锁螺丝机，印刷机械，木工机械，包装机械，玻璃机械，冶金机械······等行业。











万向节联轴器的选定：1.选择适当的形式：根据机械特性的要求，如传递扭矩大小、刚度要求、振动、冲击、耐酸碱腐蚀、传动精度等等，确定合适的类型。2.计算扭矩联轴器传递的最大扭矩应小于许用扭矩值。最大扭矩的确定应考虑机器制动所需要加减速扭矩和过载扭矩。但是在设计时资料不足或分析困难，最大扭矩不易确定时，可按计算扭矩选用。即计算扭矩不超过许用扭矩值。计算扭矩Tc:用下列公式计算Tc=KT T=9550X T=7020X式中T-理论扭矩，N.mK-选用联轴器有关的系数，可参考JB/T7511-94《机械式联轴器选用计算》PW-驱动功率，KW PH-驱动功率，马力n-转速，rpm3.确定孔径范围(注：主从动轴径不同时，应按大端直径选用联轴器的规格)。4.选择轴孔及键(或胀紧联结套)的型式。注：轴孔与键槽公差按**标准：圆柱轴孔公差取H7，圆锥形轴孔公差取H8；键宽公差取P9。
