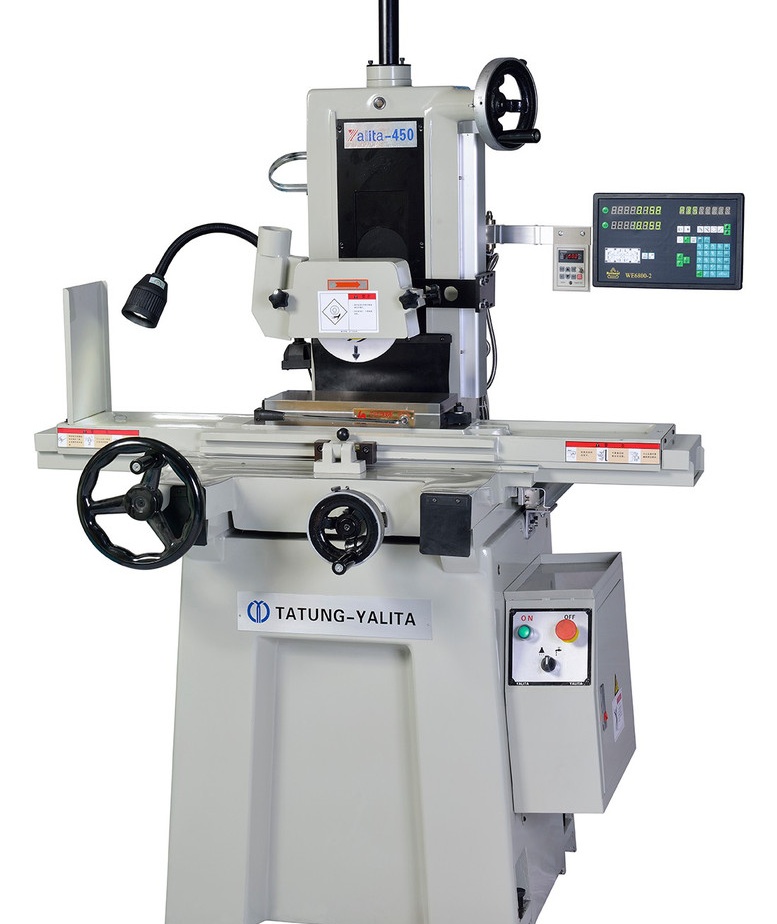

产品规格
| 项目 |
450/618 |
|
|
研磨最大长度 |
470mm |
|
|
研磨最大宽度 |
160mm |
|
|
砂轮轴心至工作台距离 |
400mm |
|
|
砂轮尺寸（外径*厚度*孔径） |
180*13*31.75mm |
|
|
主轴转速（50Hz/60Hz） |
3000rpm/3600rpm |
|
|
手轮每转进给量 |
工作台左右移动 |
100mm |
|
鞍座前后动量 |
5mm（每刻度0.02mm） |
|
|
砂轮上下移动量 |
1mm（每刻度0.005mm） |
|
|
砂轮马达（V3） |
1.1Kw1.5HP |
|
|
吸尘马达（V3） |
0.4Kw2HP |
|
|
机器大小（长*宽*高） |
1400*920*1850mm |
|
|
机械重量（约） |
750kg |
|
1：平面磨床定位①平面磨床应在最大运动空间外再预留300mm以上，每个底脚螺丝吃紧，台面前后及左右水平在0.04/1000mm以内。（安装变频器的要求需更高）②每三个月检察，调整工作台面水平，吃紧每个底脚螺丝。2：平面磨床砂轮①所选砂轮须能承受周转速2000m/min以上。②禁止使用有破损之砂轮。③新砂轮装上法兰必须做平衡。④进行正式磨削前，砂轮需空转5分钟。⑤最大进刀量行程800mm以下磨床为0.03mm，800mm以上磨床为0.05mm。3：平面磨床主轴①安装砂轮前须确定主轴为顺时针方向旋转。②开机时，须先开主轴后开冲水。4：平面磨床液压装置①平面磨床使用粘度为46号抗磨液压油。（推荐长城，或美孚威达一号）②新机在使用6个月后需更换液压油，以后则每年更换一次，同时须清洁油箱。③每天检查液压油油位，油位应保证在**与**线之间。④液压马达启动前，须确定流量调速杆在关闭位置。⑤须先开吸磁后开液压。5：平面磨床润滑装置①导轨润滑油使用美孚mobil1405导轨润滑油。②每天确认油箱（池）油量，保证在下线以上。③每周检查导轨油路是否通畅，杜绝导轨失油。④建议每三个月油箱清洗一次。6：平面磨床左右机构①禁止在工作台运动时调整左右行程。②当工作台钢索松动时，应立即做调整。（本条适用手动机型）。7：平面磨床冲水及吸尘装置①吸尘箱过滤网每两周须清洁一次。②冷却水箱每一个月须清洗一次。③禁止使用空**（风枪）清洁平面磨床。
