在一个莫尔条纹宽度内，按照一定间隔放置4个光电器件就能实现电子细分与判向功能。例如，栅线为50线对/mm的光栅尺，其光栅栅距为0.02mm，若采用四细分后便可得到分辨率为5μm的计数脉冲，这在工业普通测控中已达到了很高精度。由于位移是一个矢量，即要检测其大小，又要检测其方向，因此至少需要两路相位不同的光电信号。为了消除共模干扰、直流分量和偶次谐波，通常采用由低漂移运放构成的差分放大器。由4个光敏器件获得的4路光电信号分别送到2只差分放大器输入端，从差分放大器输出的两路信号其相位差为π/2，为得到判向和计数脉冲，需对这两路信号进行整形，首先把它们整形为占空比为1：1的方波。然后，通过对方波的相位进行判别比较，就可以等到光栅尺的移动方向。通过对方波脉冲进行计数，可以等到光栅尺的位移和速度。

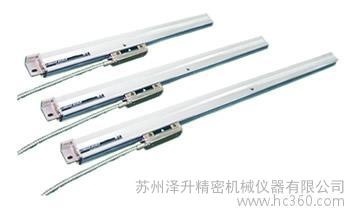

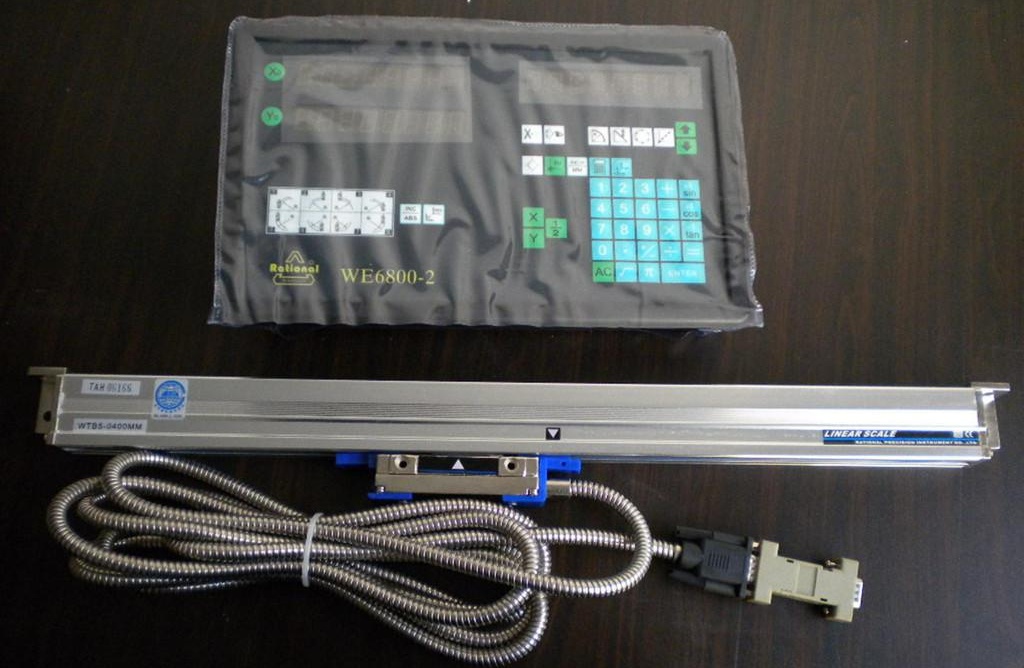

WTB光栅尺系列

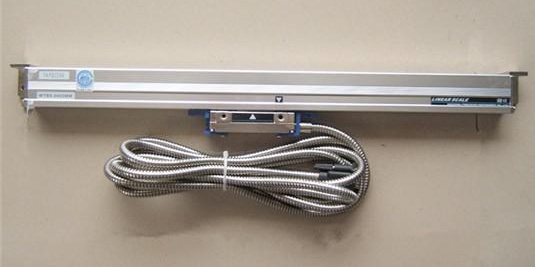

1、光栅尺WTA5铣床光栅尺WTB1磨床光栅尺万濠机床数显尺光栅传感器产品用途

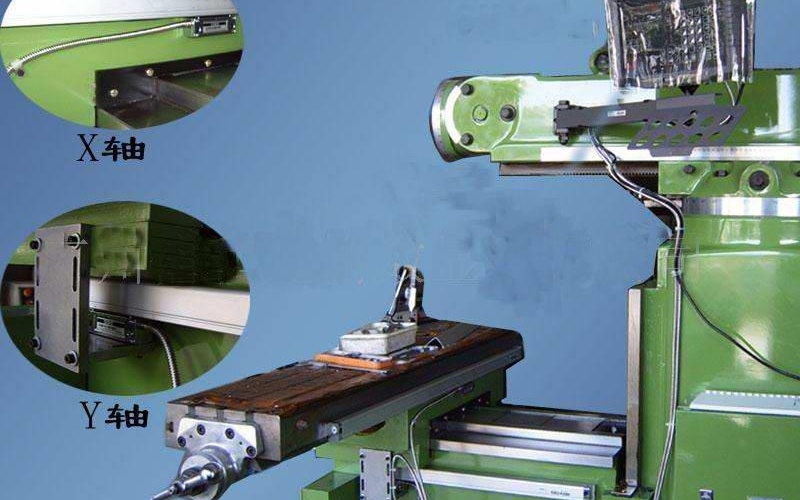

本公司生产的用于数控机的直线光栅尺几乎可以适用任何应用。光栅尺是所有采用闭环控制机床和设备上进给轴的**选择，例如铣床、加工中心、镗床、车床、和磨床。直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。
2、光栅尺WTA5铣床光栅尺WTB1磨床光栅尺万濠机床数显尺光栅传感器产品特点
●  运行速度：每分钟60米以上●  长距离传输：100米以上，中间不需增加任何界面●  滑动部采用五只轴承，优异的重复定位性●  信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良●  尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀●  防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小●  部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长●  传感器采用玻璃精密计量光栅作为测量基准器
3、光栅尺WTA5铣床光栅尺WTB1磨床光栅尺万濠机床数显尺光栅传感器技术规格参数
品名 产品精度 输出信号 生产长度 分辩率 光栅栅距 R1 工作速度 WTB05(厚尺) ±(3+3LO/1000)μm或更高精度 2路TTL方波0°和90°；另可提供4路TTL方波0°、90°、180°、270° 50～1000 0.0005 0.02mm 50mm  30米/分 WTB1(厚尺) 50～3000 0.001 0.02mm 50mm  60米/分 WTB5(厚尺) 50～3000 0.005 0.02mm 50mm  90米/分     其他资料 相偏移差90°± 15°   工作温度：0℃～40℃    存储温度：-20℃～50℃         WTB 公称长度  L0=1000～3000mm时，每100mm为一档 500mm～900mm最大行程:  公称尺寸+30mm，  信号线长度：3.5m 900mm以上最大行程:  公称尺寸+50mm， 信号线长度：5m
4、光栅尺WTA5铣床光栅尺WTB1磨床光栅尺万濠机床数显尺光栅传感器安装尺寸图
L0—有效量程	50～3000  50毫米一档
L1—最大量程	L1=L0+50（行程＞900）L1=L0+30（行程≤900）
L2----主尺安装尺寸	L2=L0+156（行程>900）L2=L0+136（行程≤900）
L3----尺身最大尺寸	L3=L0+174（行程>900）L3=L0+154（行程≤900）
D----读数头侧面安装孔距	60±0.1
E----读数头最大尺寸	90
F----读数头顶部安装孔距	60±0.1
G----尺身厚度尺寸	29
H----尺身最大高度	66.8
I----读数头厚度	29±0.1
J----主尺到读数头距离尺寸	27.3
K----主尺安装孔距	15
M----主尺安装孔距	23.5
N----读数头与主尺间隙	1.3±0.3
P----读数头安装螺孔尺寸	2-M5-6H
Q----底部安装螺孔尺寸	2-M4-6H 深8
R----主尺安装孔尺寸	4-5X10 腰形孔
