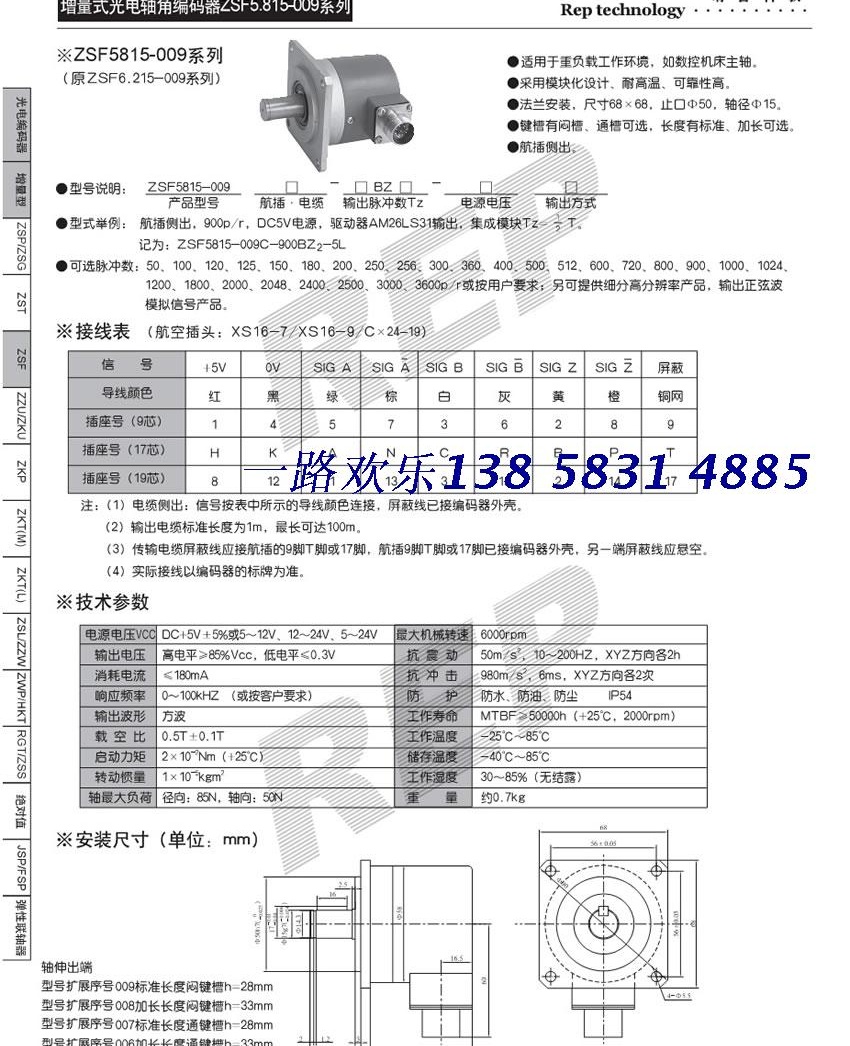

1.法兰安装，法兰尺寸68X68，止口Φ50，轴径Φ15。

2.常规9芯航插侧出。

3.适用于重负载工作环境，如数控机床主轴。

4.采用模块化设计，耐高温，可靠性高。

○可选脉冲数： 50、100、120、125、150、180、200、250、256、300、360、400、500、512、600、720、800、900、1000、1024、1200、1800、2000、2048、2400、2500、3000、3600p/r或按用户的要求；另可提供细分辨率产品，输出弦波模拟信号产品。 本店主营瑞普REP=海德HEDSS光电旋转编码器，弹性联轴器，欢迎您大家咨询选购，掌柜联系QQ378241930，手机138 5831 4885.

●接线表（航空插头：XS16-7/XS16-9/Cx24-19）

信号 +5V OV SIG A SIG SIG B SIG SIG Z SIG 屏蔽 导线颜色 红 黑 绿 棕 白 灰 黄 橙 铜网 插座号(9芯) 1 4 5 7 3 6 2 8 9 插座号(17芯) H K A N C R B P T 插座号(19芯) 8 12 1 13 3 15 2 14 17 注： (1) 电缆侧出:信号线按表中导线颜色连接，屏蔽线已接编码器外壳。 (2) 输出电缆标准长度为1m**可达100m 。 (3) 传输电缆屏蔽线应接航插的9脚、T脚或17脚、航插9脚T脚或17脚已接编码器外壳，另一端屏蔽线应悬空。 (4) 实际接线以编码器的标牌为准。 本店主营瑞普REP=海德HEDSS光电旋转编码器，弹性联轴器，欢迎您大家咨询选购，掌柜联系QQ378241930，手机138 5831 4885.

●技术参数

电源电压VCC DC+5V±5%或+4.5~13.2V、+10.8~26 .4V 最大机械转速 6000rpm 输出电压 高电平≥85%Vcc,低电平≤0.3V 抗 震 动 50m/s2,10~200HZ,XYZ方向各2h 消耗电流 ≤180mA 抗 冲 击 980m/s2,6ms,XYZ方向各2次 响应频率 0~100KHZ(或按客户要求) 防 护 防水、防油、防尘 IP54 输出波形 方波 工作寿命 MTBF≥50000h(+25℃,2000rpm) 载 空 比 0.5T±0.1T 工作温度 -25℃~100℃ 启动力矩 2 ×10-2Nm(+25℃) 储存温度 -40℃~110℃ 转动惯量 1×10-5Kgm2 工作湿度 30~85%(无结霜) 轴最大负荷 径向:85N, 轴向:50N 重 量 约0.7kg
