编码器，光电编码器

参考价:

¥320

具体成交价以合同协议为准

产品型号: 编码器，光电编码器

品牌: --

厂商名称: 宁波房角石电气设备有限公司

所在地: --

联系电话：登录可见

询价

联系时，请告知来自

钢易通

扫一扫

手机查看该产品

企业档案

宁波房角石电气设备有限公司

设备企业

主营业务:

所属地区:

详细地址:

浙江省宁波市江北区长兴路689弄21号10幢112室托管1719（商务托管）

主要市场:

联系人:

苏兰

联系电话:

登录可见

产品详情

小店主营瑞普安华高REP=海德HEDSS光电旋转编码器（增量式，单圈**值型）、弹性联轴器，掌柜联系QQ378241930（昵称：一路欢乐），手机138 5831 4885，欢迎大家咨询选购。

ISC7008=ZSP7008

※技术参数：掌柜联系QQ378241930，手机138 5831 4885

电气参数	方波
输出波形	A、B、Z三相
消耗电流	≤120mA
响应频率	0～100KHz
载空比	0.5T±0.1T
相位差	90°±45°
电源电压	DC 5V、DC5-12V、 DC 12-24V、DC 5-24V
输出电压	高电平VH≥85%Vcc，低电平VL≤0.3V
脉冲数	50、100、120、125、150、180、200、250、256、300、360、400、500、512、600、900、1000、1024、1200、1800、2000、2048、2400、2500、3000、3600(其他脉冲数用户需要预订)

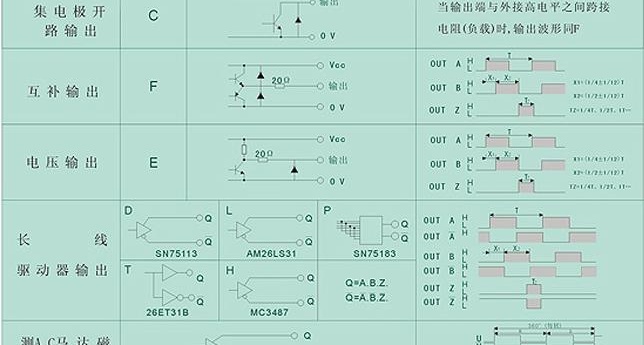

电路特征	C-集电极开路、F-互补、E-电压、L-长线驱动器
***机械参数	掌柜联系QQ378241930，手机138 5831 4885
最大转速	5000rpm
转动惯量	7.5x10^-6kgm2
起动力矩	5X10^-3Nm(+25℃)
轴最大负载	径向35N；轴向25N
抗冲击	980m/S²，6ms,XYZ方向各2次
抗震动	50m/S²,10-200HZ,XYZ方向各2h
工作寿命	MTBF≥50000h(+25℃,2000rpm)
重量	约0.32Kg(标准航插侧出)

***环境参数	掌柜联系QQ378241930，手机138 5831 4885
工作温度	30-85%无结露
储存温度	-40℃-85℃
工作温度	-25℃-85℃
防护	防水、防油、防尘IP54

※产品描述

*主体直径ф70mm，主轴直径ф8mm，D型切口，

止口ф52mm，安装孔ф60mm

*采用模块化设计，耐高温，可靠性高，安装

方便、互换性好、抗干扰强。

*主要用于经济型数控机床。

※输出波形与信号位置精度

90℃常规产品不含Z信号；

从轴端看，顺时针旋转(CW)时的波形图；

波形比;X1+X2=1/2T±1/12T X3+X4=1/2T±1/12T

相位差：Xn=1/4±1/12T(n=1、2、3、4)

信号位置误差；准确度≤1/18T

零位信号：TZ=1/4T(1T、1/2T、1/4T…)

周期误差:±0.01T 电角度周期：TD=T

脉冲周期:T=360°/N(N为每转输出脉冲数)

A、B相与Z相的位置关系不作规定。

※接线表

信号	+5V	0V	SIGA	SIG	SIGB	SIG	SIGZ	SIG	屏蔽
导线颜色	红	黑	绿	棕	白	灰	黄	橙	N.C.
插座号(7芯)	1	4	3	---	5	---	2	---	6
插座号(9芯)	1	4	5	7	3	6	2	8	9
注：屏蔽线已接编码器外壳，实际接线以编码器的标签为准。
