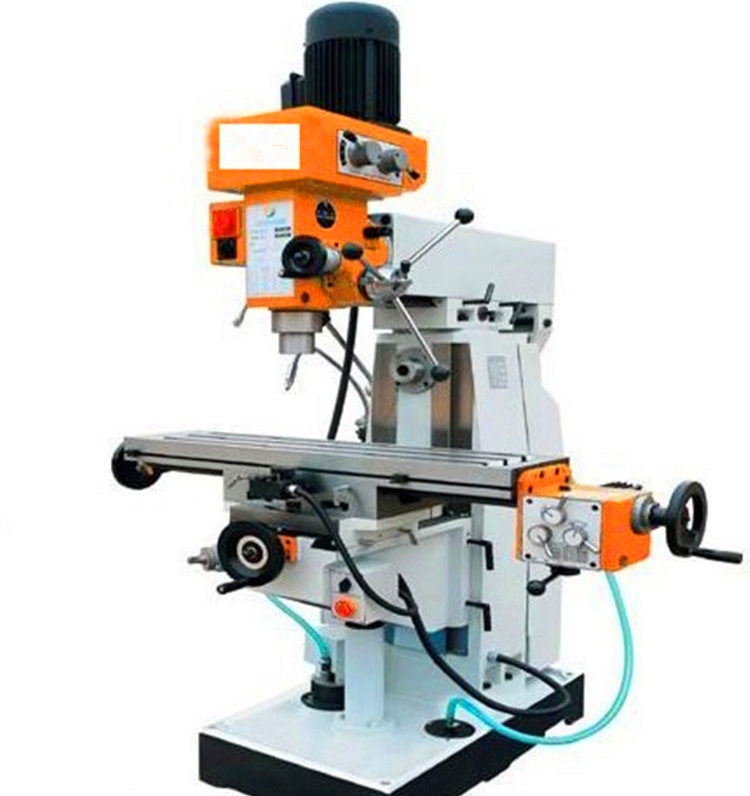

本机床为方形箱体的多功能钻铣床,立铣为齿轮传动,卧铣为皮带传动，扭矩传递好,加工效率高装有机械进给器,可实现工作台纵向自动进给,减少了劳动强度,提高了加工精度和表面光洁度.床身导轨淬火处理,有良好的耐磨能力.铣头安装于滑臂前端,可前后移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性。
|
主要技术参数
|
SPECIFICATION
|
UNIT
|
ZX7550CW
|
|
|
最大钻孔直径
|
Drilling capacity
|
mm
|
50
|
|
|
端铣最大宽度
|
End milling capacity
|
mm
|
100
|
|
|
立铣最大直径
|
Vertical milling capacity
|
mm
|
25
|
|
|
镗孔最大直径
|
Boring capacity
|
mm
|
120
|
|
|
最大攻丝直径
|
Tapping capacity
|
mm
|
M16
|
|
|
主轴端面至工作台距离
|
Distance between spindle nose and worktable
|
mm
|
90-490
|
|
|
主轴转速范围
|
Range of spindle speed
|
r.p.m
|
115-1750(立) 60-1350(卧)
|
|
|
主轴行程
|
Spindle travel
|
mm
|
120
|
|
|
工作台尺寸
|
Table size
|
mm
|
1000 x 240
|
|
|
工作台行程
|
Table travel
|
mm
|
400 x 230
|
|
|
外型尺寸
|
Overall dimensions
|
mm
|
1280 x 1100 x 2080
|
|
|
电动机功率
|
Motor power
|
kw
|
(立)0.85/1.5 (卧) 1.5
|
|
|
净重/毛重
|
N.W/G.W
|
kg
|
850/1000
|
|
