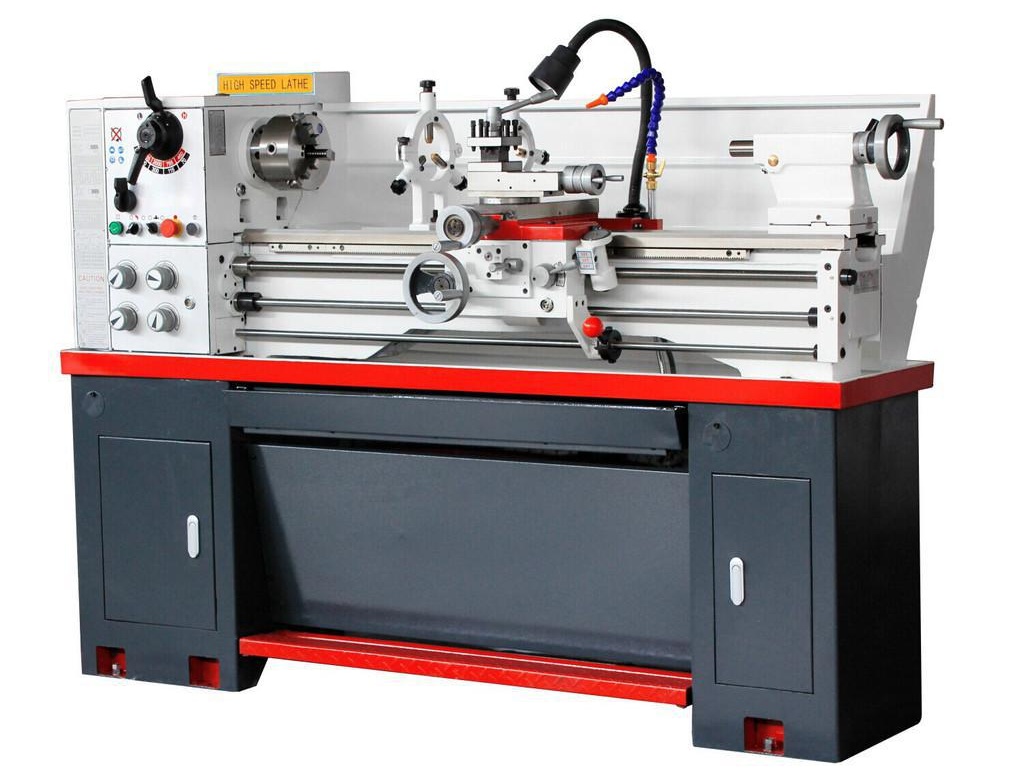

福州车床CQ6230D价格XXX适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。
标准配件
三爪卡盘
呆**
螺纹盘
油盘
后挡板
工具及工具箱
特殊附件
冷却系统
刹车装置
活**
车锥度附件
钻夹头和接杆
快换刀架
数显
卡盘护罩
丝杆护罩
刀架防护
四爪卡盘
中心架
跟刀架
花盘
机床特点:
床身导轨表面经淬火和精密磨削
主轴支撑采用精密圆锥滚子轴承
主轴齿轮采用**并经表面淬火和磨削加工
床身长度有两个系列可供选择
较方便和易操作的变速机构
双速电机可供选择
操作方便的走刀箱有多种进刀量供选择并能车各种螺纹
有床脚和无床脚两种型号可供选择
备有圆弧面外观可供选择
参数
|
参数 |
CQ6230D |
CQ6230D(变频) |
||
|
公制 |
英制 |
公制 |
英制 |
|
|
床身上最大工件回转直径 |
300mm |
12” |
300mm |
12” |
|
托板上最大回转直径 |
178mm |
7” |
178mm |
7” |
|
马鞍槽内最大回转直径 |
430mm |
17” |
430mm |
17” |
|
最大工件长度 |
714/914mm |
28”/36” |
914mm |
36” |
|
最大车削长度 |
560/760mm |
22”/30” |
760mm |
30” |
|
主轴通孔直径 |
38mm |
1-1/2” |
38mm |
1-1/2” |
|
主轴孔莫氏锥度 |
MT NO.5 |
MT NO.5 |
||
|
主轴转速(9 steps) |
75-1400r/min |
60-400r/min or 380-2200r/min |
||
|
尾架套筒锥孔锥度 |
MT NO.3 |
MT NO.3 |
||
|
车削公制螺纹螺距(26种) |
0.4-7mm |
0.4-7mm |
||
|
车削英制螺纹螺距(34种) |
4-56T.P.I |
4-56T.P.I |
||
|
进给丝杆的螺纹螺距 |
3mm |
8 T.P.I |
3mm |
8 T.P.I |
|
主轴每转刀架纵向进给量(32 种) |
0.052-1.392 |
0.002-0.0548” |
0.052-1.392 |
0.002-0.0548” |
|
主轴每转刀架横向进给量(32 种) |
0.014-0.38 |
0.0007-0.0187” |
0.014-0.38 |
0.0007-0.0187” |
|
大托板最大纵向行程 |
600/800mm |
12-1/2”/31-1/2” |
800mm |
31-1/2” |
|
中托板最大横向行程 |
160mm |
5-5/16” |
160mm |
5-5/16” |
|
小托板最大横向行程 |
85mm |
3-1/4” |
85mm |
3-1/4” |
|
尾架套筒的最大移动量 |
95mm |
3-3/4” |
95mm |
3-3/4” |
|
电机功率 |
1.5HP(1.1kw) |
1.5HP(1.1kw) |
||
|
电机频率 |
60Hz or 50Hz |
60Hz or 50Hz |
||
|
电压 |
380/415V/115/230V or 110/200V |
380/415V/115/230V or 110/200V |
||
|
外型尺寸(长 x 宽 x 高) |
160 x 73 x127cm |
160 x 73 x127cm |
||
|
净重 |
480kg |
480kg |
||
|
包装尺寸(长 x 宽 x 高) |
148/168 x 75 x142cm |
168 x 75 x142cm |
||
