自动点钻机

diamond dispensing machine

床身结构: 大理石龙门桥式结构

Machine structure ：    Marble Longmen bridge structure

点钻速度: 理论条件 28000 CPH

Speed of inlaid diamond： Theoretical conditions 28000CPH

吸钻头数量: 6吸嘴 6heads

Number of suction bits  ：6heads

点胶速度: 理论条件 50000 CPH

Gluing speed : Theoretical conditions 50000CPH

点钻点胶精度:  ±0.05mm

Precision of Inlaid Diamond and Gluing

控制系统 :工业级运动控制器

Control system： Industrial motion controller

主操作系统:     触摸屏手持编程器

Main operating system ： Touch screen handheld programmer

驱动系统:  AC伺服驱动系统+步进驱动系统

driving system ：   AC servo drive + step drive system

传动方式:     XY:精密导轨+丝杆, Z: 精密导轨+皮带

Transmission mode： Precision guide + screw rod      Precision guide + belt

X/Y/Z有效行程: 320/450/50

Effective travel：

工作电源  AC220V/50HZ

Working power supply ：

额定功率: 1500W

power rating  ：

工作气压: 80psi（0.5 Mpa）

Working pressure ：

外观尺寸: (L)1130x(W)850x(H)1350mm

Appearance size：

产品重量: 约390KG

weight：

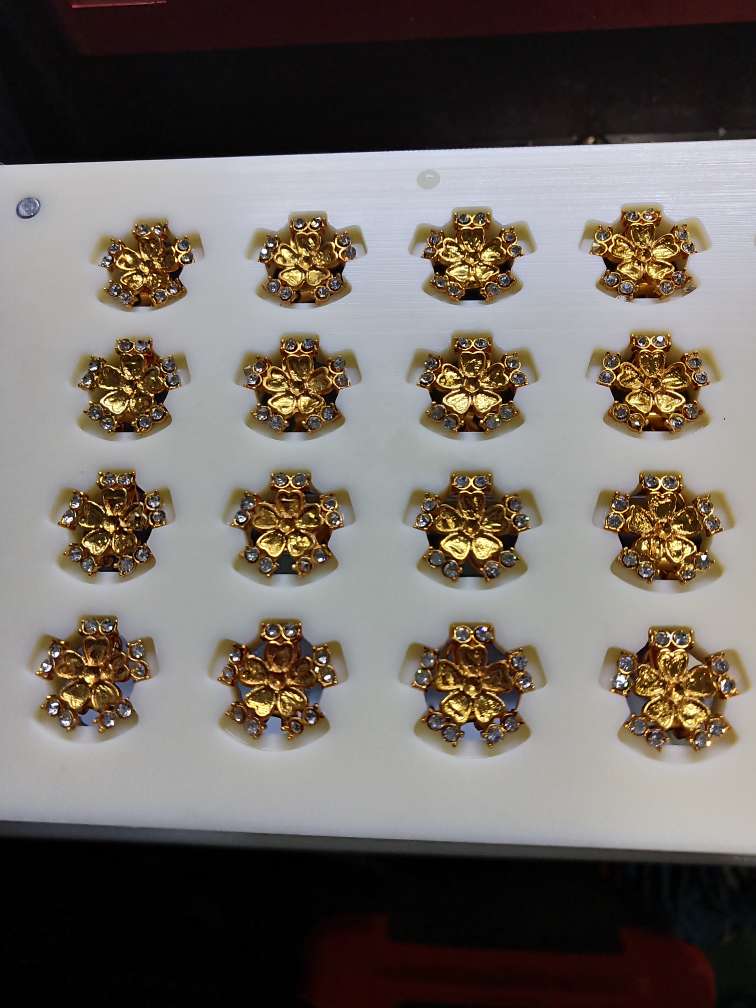

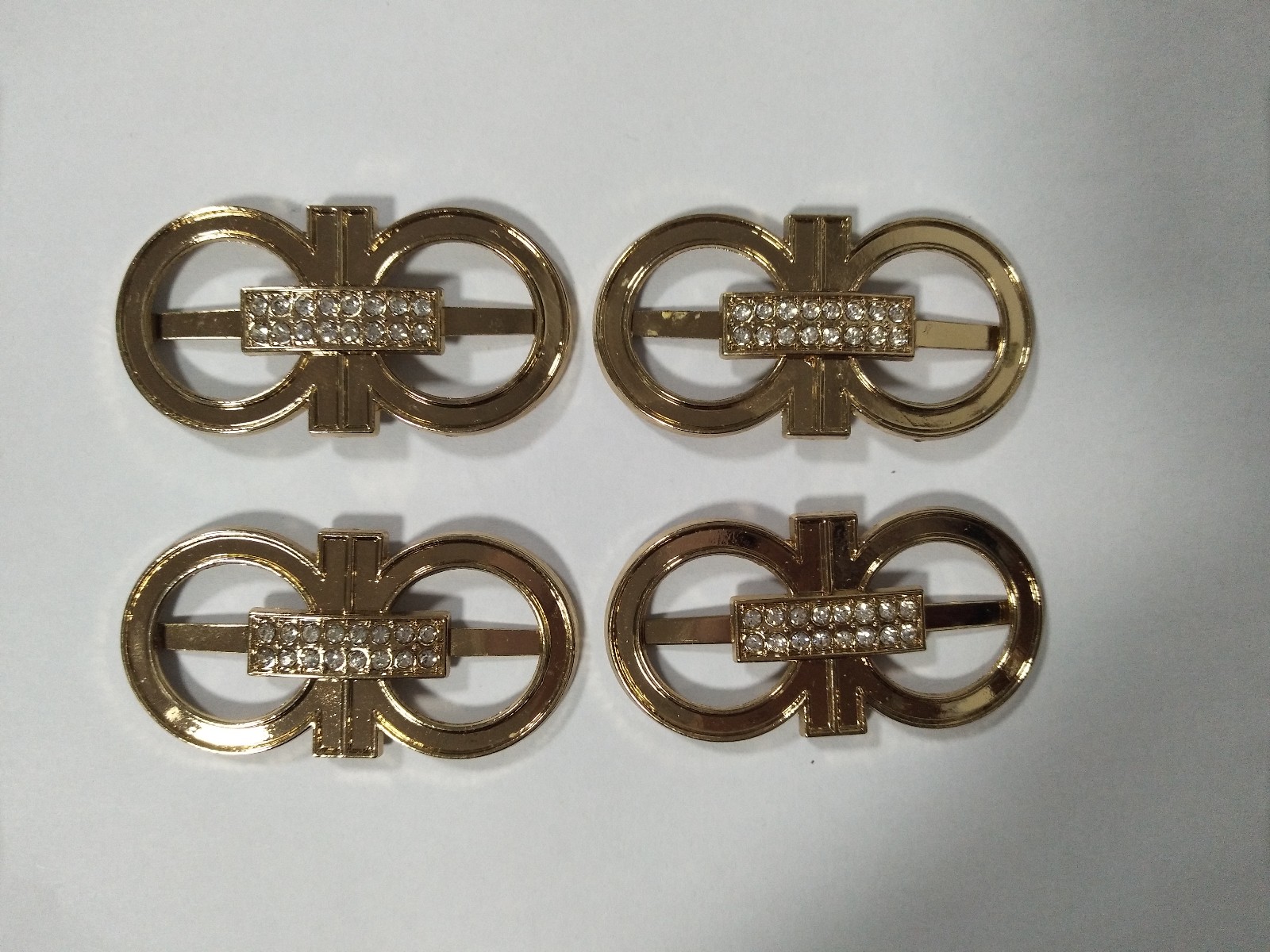

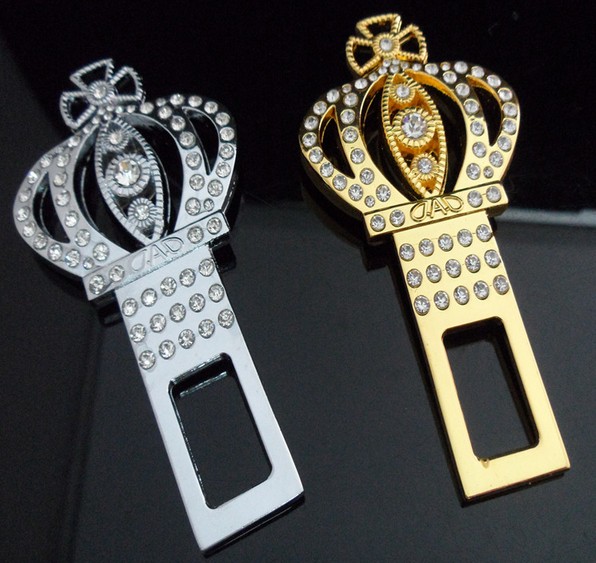

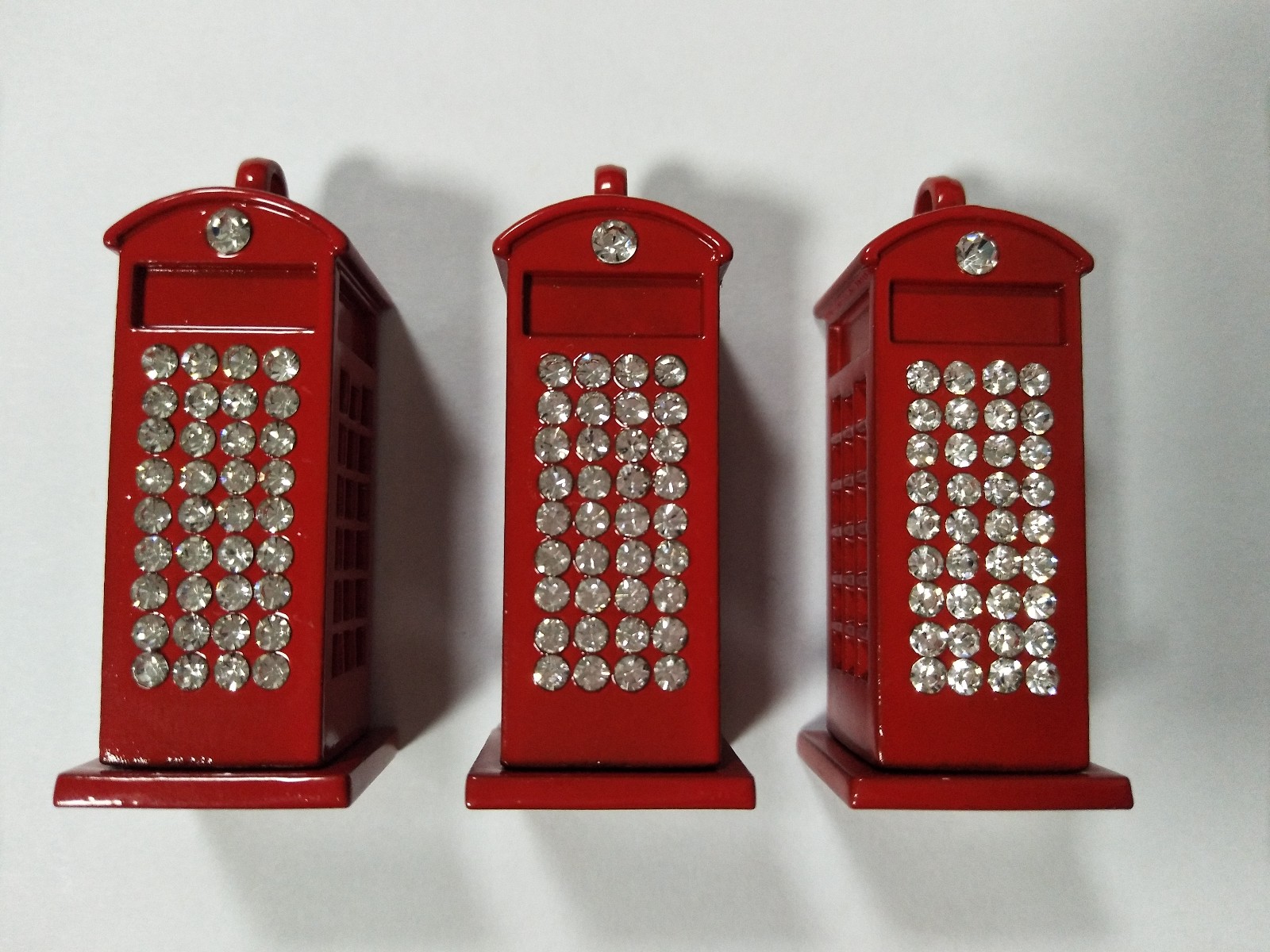

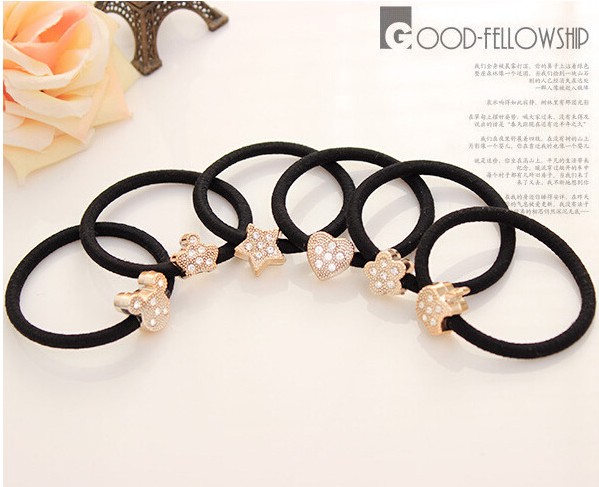

点钻机样品展示：
