给煤机

参考价:

¥14380 - 15000

具体成交价以合同协议为准

产品型号: 给煤机

品牌: --

厂商名称: 张家港市全兴输送设备有限公司

所在地: --

联系电话：登录可见

询价

联系时，请告知来自

钢易通

扫一扫

手机查看该产品

企业档案

张家港市全兴输送设备有限公司

设备企业

主营业务:

所属地区:

详细地址:

金港镇协丰路

主要市场:

联系人:

黄惠

联系电话:

登录可见

产品详情

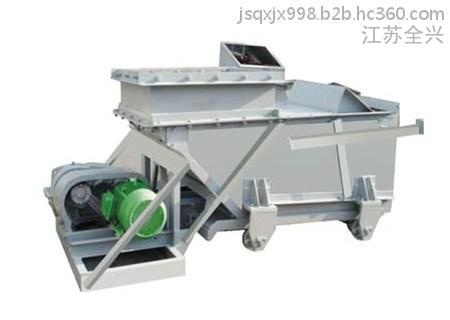

往复式给往复式给煤机(K型)介绍：

一、用途：K型往复式给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。

二、技术参数：

型号规格			K-0		K-1		K-2		K-3		K-4
给料能力（t/h）	底板行程（mm）	曲柄位置	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤
	20015010050	4321	100755025	90674522	1501127539	1351006834	22517013355	20015010050	33024716583	30022015075	590440295148	530395268132
曲柄转速（r/min）			57		57		57		62		62
电动机	型号		YB160M₁-8（Y160M₁-8）		YB160M₁-8（Y160M₁-8）		YB160M₁-8（Y160M₁-8）		YB160M-6（Y160M-6）		YB200L₁-6（Y200L₁-6）
	功率（kw）		4		4		4		7.5		18.5
	转速（r/min）		720		720		720		970		970
减速机	型号速比		JZQ-35012.64		JZQ-35012.64		JZQ-35012.64		JZQ-40015.75		JZQ-50015.75
允许最大粒度（mm）	含量10%以下含量10%以上		250200		350300		400350		500450		700550
设备重量（kg）	带料斗不带料斗		11271026		12511144		14811342		19271735		27372505

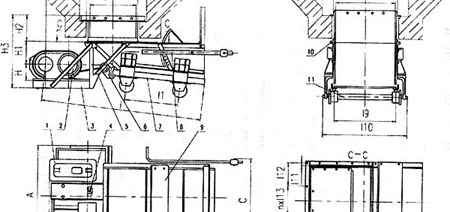

??注：表中所列给料能力为调节闸门调到最大位置（相当不带调节闸门时的能力）三、工作原理与结构说明：K型给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。??本机可根据需要设有带漏斗、不带漏斗两种形式。??给煤机设有两种结构形式：1、带调节闸门2、不带调节闸门，其给料能力由底板行程来达到。K型给煤机外形尺寸图：

1、减速机2、电动机3、传动平台4、联轴器5、H形架6、连杆7、给煤槽8、闸门9、机架10、漏斗11、托辊

四、外形尺寸：

尺寸

型号

H₁

H₂

H₃

l₁

l₂

l₃

l₄

l₅

K-0

K-1

K-2

K-3

K-4

1360

1352

1622

3100

3540

3950

4740

846

1112

1360

1632

210

208

250

330

416

664

640

762

325

345

1051

1297

1341

1543

2450

2850

3270

3850

840

1150

1400

1700

1000

1250

1500

1750

800

1050

1300

1550

750

1000

1250

1500

1040

940

1157

1435

尺寸

型号

l₆

l₇

l₈

l₉

l₁₀

l₁₁

l₁₂

n×l₁₃

l₁₄

n×l₁₅

l₁₆

N×MD

K-0

K-1

K-2

K-3

K-4

750

1000

1250

1500

550

800

1050

1300

500

750

1000

1250

500

750

1000

1250

830

1080

1330

1580

191

275

208

273

266

1×200

1×282

2×208

2×273

2×270

131

1×190

2×225

2×290

2×320

190

225

290

220

14×M20

17×M20

20×M20

五、安装说明：??给煤机体（或漏斗）是固定在料仓口下，在安装前需要找平，将机架与料仓口用螺栓坚固。然后再将传动平台找正，H形架与机架、传动平台焊牢。减速机、电机找正，调节好后，螺栓坚固。六、订货须知：1、签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。2、随机技术文件：产品合格证、装箱单、产品使用说明书。

服务：

售前

（1）指导客户选择**适合的设备型号

（2）免费派工程技术人员到现场为用户规划场地、设计**流程和方案

（3）可以根据客户的特殊要求，设计制造产品

售中

（1）产品出厂前的严格检验

（2）依照合同组织发货

售后

（1）指派专门的售后服务人员，到现场指导客户安装

（2）设备的调试、运行

（3）国内客户生产过程中遇到的问题，我公司服务人员保证在24小时内给予明确的解决方案，48小时内赶至现场处理
