车削能力 |
床身上回转直径 |
mm |
Φ400 |
|
拖板上回转直径 |
mm |
Φ220 |
|
|
工件长度 |
mm |
750/1000/1500/2000 |
|
|
主轴 |
主轴通孔 |
mm |
52mm（82mm） |
|
主轴端部 |
|
ISO-C6（C8） |
|
|
主轴锥度 |
|
MT6 |
|
|
主轴转速 |
rpm |
低档：30-500 ：500-1600 |
|
|
进给 |
Z轴行程 |
mm |
750/1000/1500/2000 |
|
X轴行程 |
mm |
230 |
|
|
快移速度 |
m/min |
3/6 |
|
|
X/Z输入 |
mm |
0.001 |
|
|
尾座 |
尾座套筒直径 |
mm |
75 |
|
尾座套筒锥度 |
|
MT5 |
|
|
尾座套筒行程 |
mm |
140 |
|
|
刀架 |
刀具数量 |
|
4（6、8） |
|
刀杆截面 |
mm |
25x25 |
|
|
换刀时间 |
|
2 |
|
|
定位精度 |
重复定位精度 |
mm |
0.01 |
|
功率 |
主电机功率 |
kW |
4（5.5） |
|
机器尺寸(L*W*H) |
尺寸750mm |
mm |
2200x1500x1600 |
|
尺寸1000mm |
mm |
2450x1500x1600 |
|
|
尺寸1500mm |
mm |
2950x1500x1600 |
|
|
尺寸2000mm |
mm |
3450x1500x1600 |
|
|
重量 |
重量750mm |
kg |
1800 |
|
重量1000mm |
kg |
1900 |
|
|
重量1500mm |
kg |
2100 |
|
|
重量2000mm |
kg |
2300
|

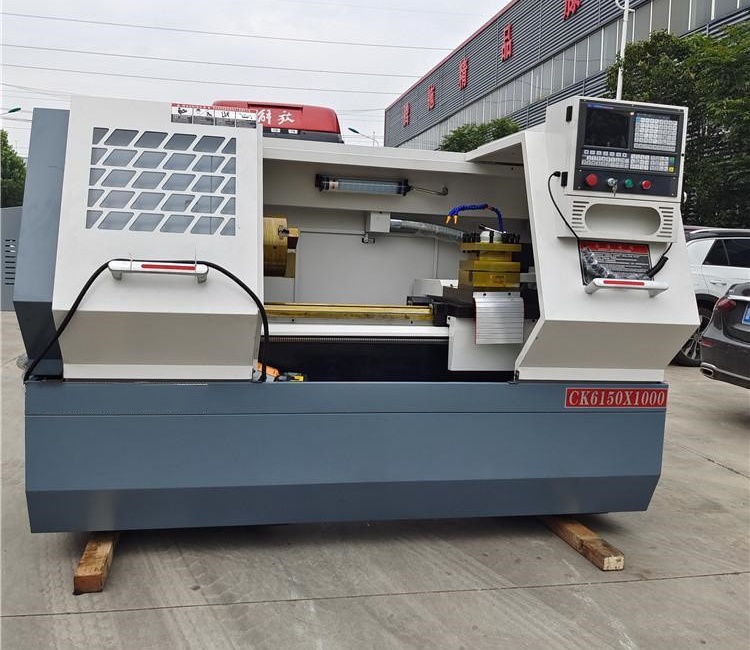

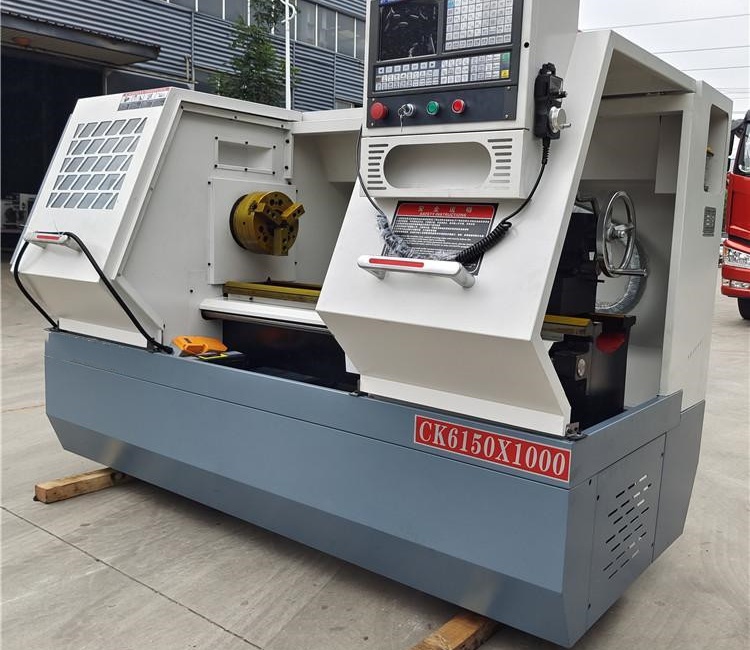

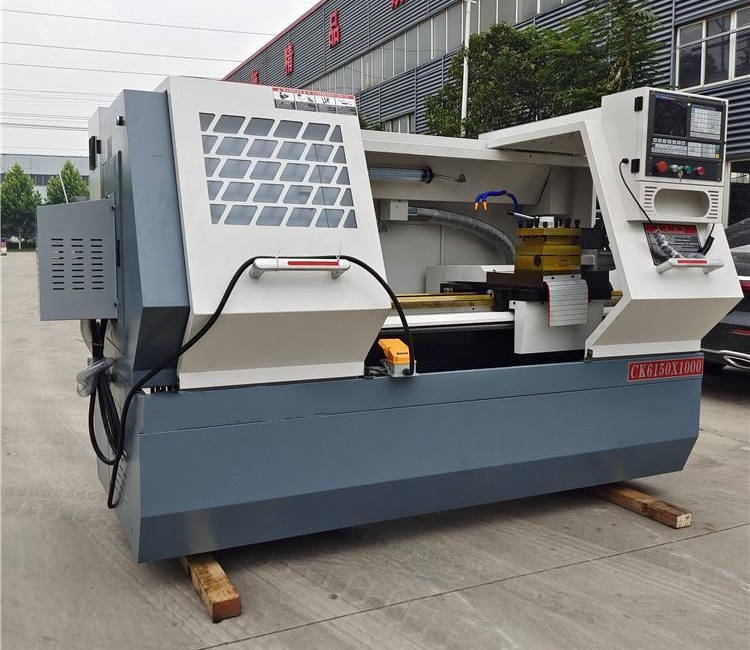

1.本系列机床整机结构紧凑、外形、主轴大扭矩、G刚性、性能稳定、具有精度保持性。
2.床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求的盘类、轴类零件加工。
3.机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经G频淬火，超硬耐磨，耐 用、加工精度保持性hao。
4.数控系统采用广数980系统，采用国产名优滚珠丝杠及G精度丝杆轴承。
5.各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6.导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
