主要技术参数

SPECIFICATIONS

Units

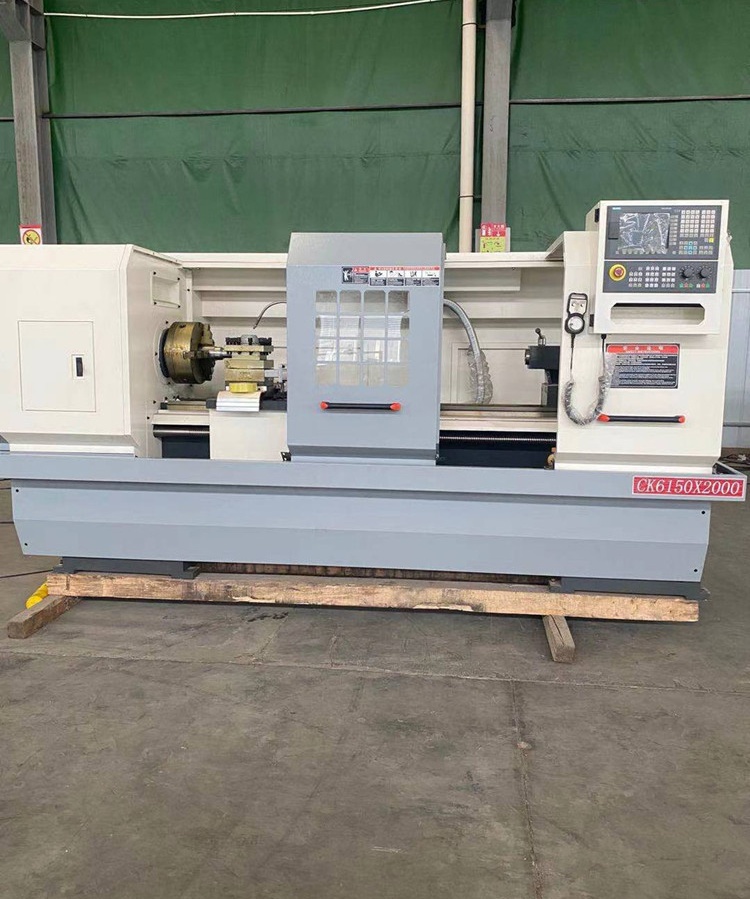

CK6150

床身上最大回转直径

Swing over bed

mm

500

横滑板上最大回转直径

Swing over cross slide

mm

280

最大工件长度

Distance between centers

mm

750/1000/1500/2000

主轴孔径范围

Spindle bore

mm

52

主轴孔径锥度

Spindle bore taper

-

MT6

主轴鼻端型号

Spindle nose type

-

C6

主轴转速级数

Spindle speed steps

-

手动高低档

Manual 2 steps

主轴转速范围

Spindle speed range

rpm

L:70-700 H:160-1600

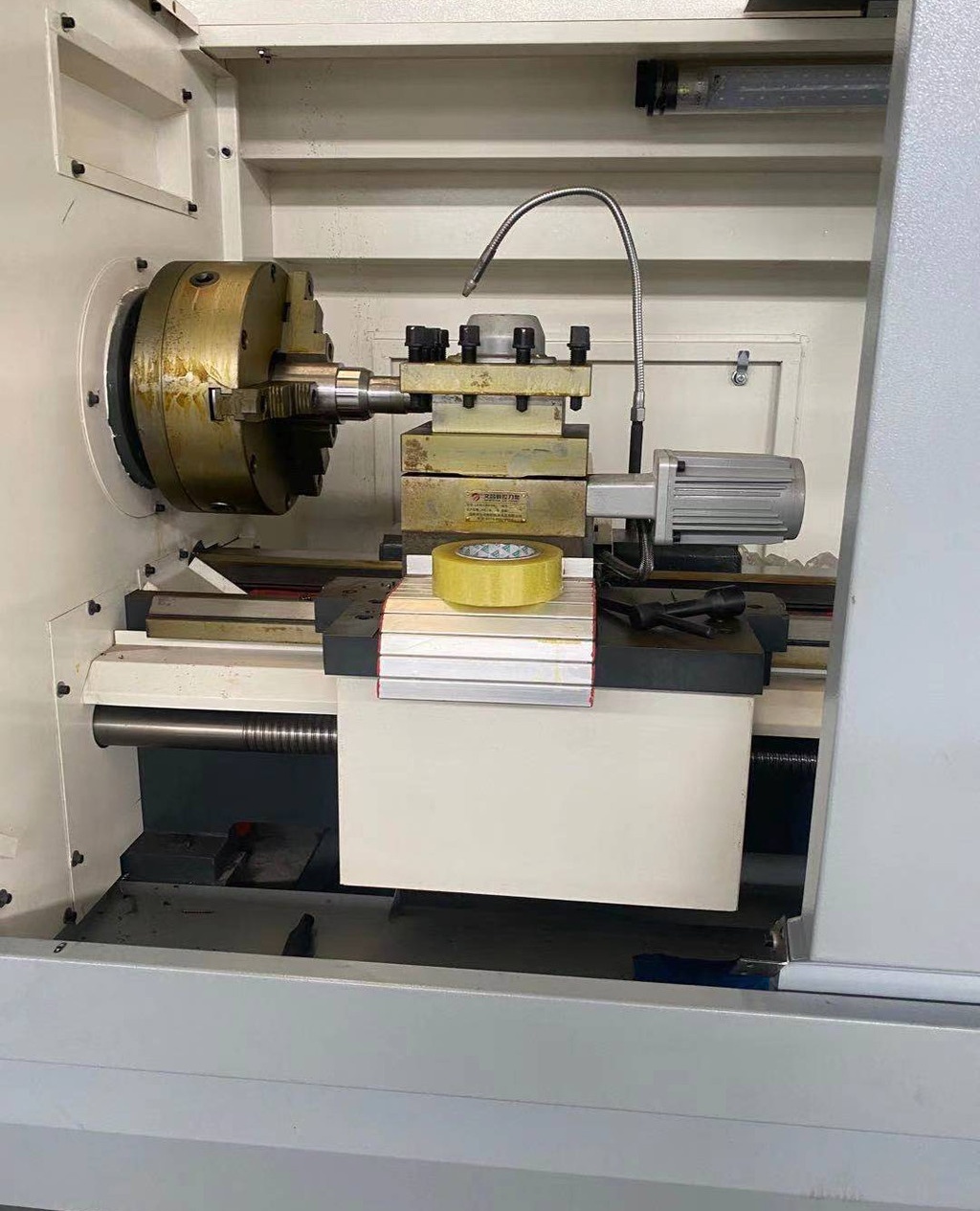

刀架类型

Turret/tool post

-

4工位电动刀架

Eletric 4 position

刀具尺寸

Tool size

mm

25 x 25

X轴行程

X axis travel

mm

300

Z轴行程

Z axis travel

mm

750/1000/1500/2000

X轴快速进给速度

X axis rapid traverse

mm/min

6000

Z轴快速进给速度

Z axis rapid traverse

mm/min

8000

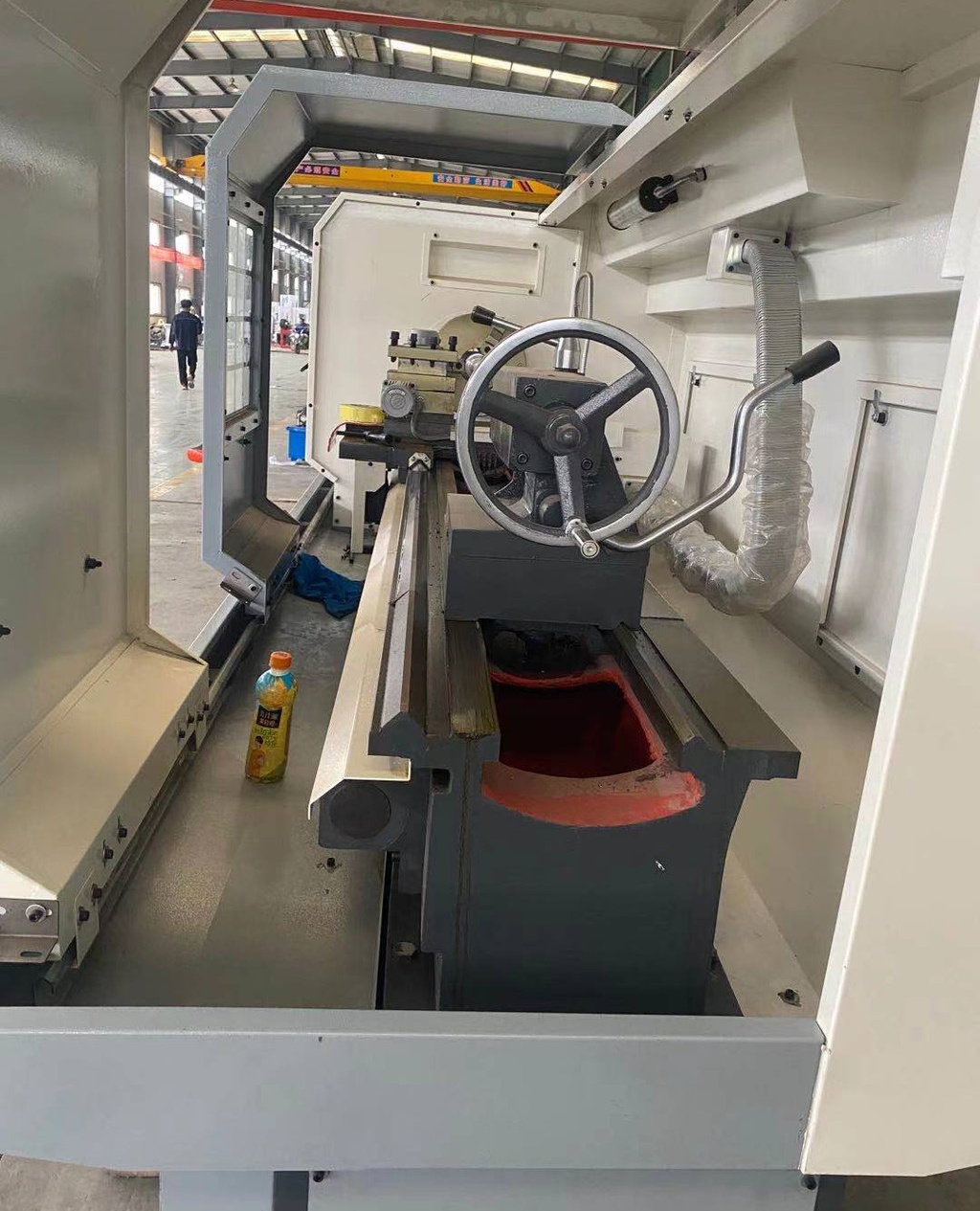

尾座套筒直径

Tailstock quill diameter

mm

75

尾座套筒锥度

Tailstock quill taper

-

MT5

尾座套筒行程

Tailstock quill travel

mm

140

主轴电机

Main spindle motor

kw

7.5

冷却泵电机

Coolant pump motor

kw

0.125

机床重量

Machine weight

Weight for 750

kg

1900

Weight for 1000

kg

2000

Weight for 1500

kg

2200

Weight for 2000

kg

2400

外形尺寸

Overall dimension

Dimension for 750

mm

2200x1650x1750

Dimension for 1000

mm

2500x1650x1750

Dimension for 1500

mm

3000x1650x1750

Dimension for 2000

mm

3500x1650x1750
