序号

项目

单位

参数

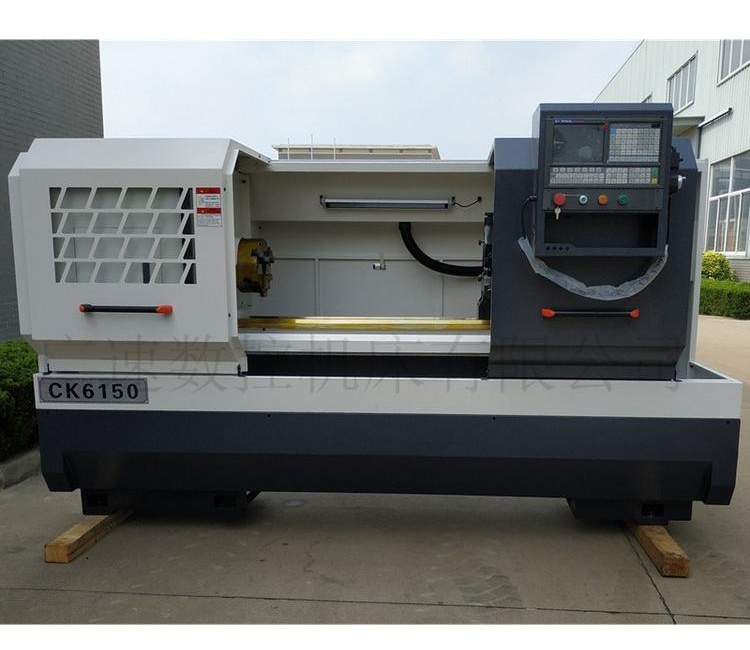

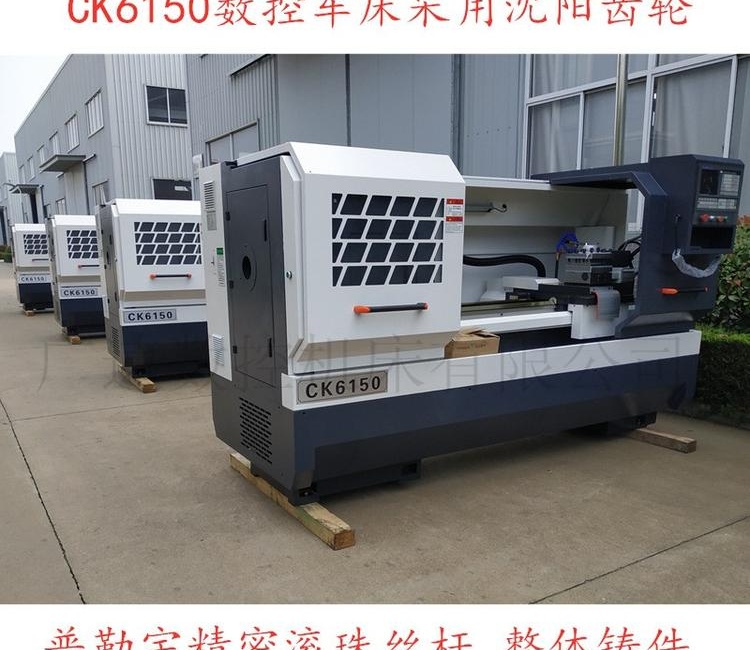

CK6150/1000

1

床身上回转直径

mm

φ500

2

X向导轨跨距

mm

210

3

Z向导轨跨距

mm

400

4

溜板上回转直径

mm

φ300

5

距

mm

1000

6

车削长度

mm

850

7

中心高

距床身

mm

300

距地面

mm

1080

8

主轴通孔直径

mm

φ82

9

棒料通径

mm

φ82

10

配中空卡盘拉杆通孔

mm

φ62

11

主轴端部型式

A2-8

12

卡盘

mm

普通φ250

13

主轴锥孔锥度

No

公制90，1：20

14

主轴转数范围

rpm

手动3档

（70 ~550，500~1000，900~1600）

15

尾座套筒直径

mm

φ75

16

尾座套筒内孔锥度

No

MT5#

17

尾座套筒行程

mm

150

18

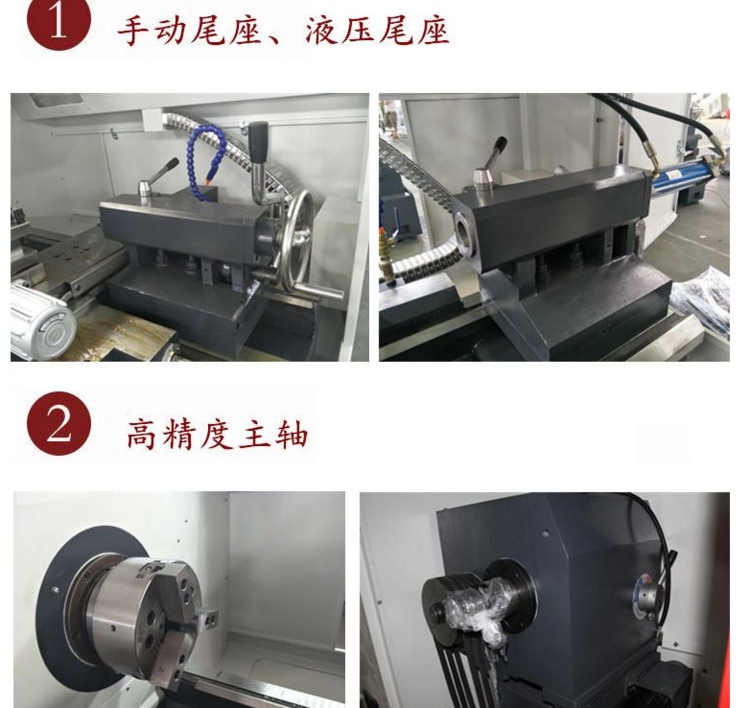

尾座配置

普通手摇

19

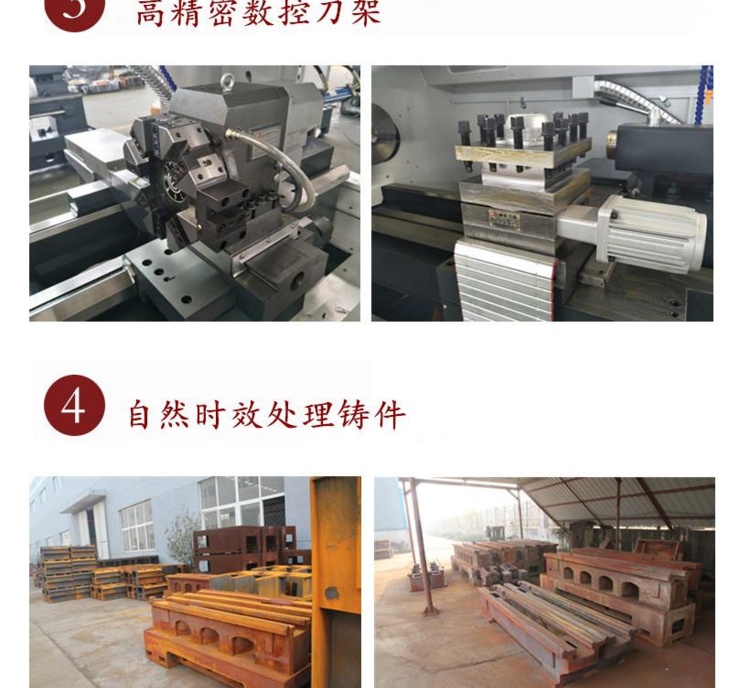

电动刀架刀位数

把

4

20

刀方尺寸

mm

□25×25(四工位)

21

丝杠型号

X向

mm

FDC2506-P3

Z向

mm

FDC4008-P3

22

X/Z向快移速度

m/min

4/5

23

X向行程

mm

280

24

Z向行程

mm

1000

25

小设定单位

mm

0.001

26

主电机功率

KW

7.5

27

总电源功率

KW

13

28

机床净重

Kg

2600

29

外形尺寸（长×宽×高）

mm

2500×1500×1900
