技术参数

Specifications

单位

CK6140

床身上回转直径

Max.swing over bed

mm

Ф400

托板上回转直径

Max.swing over cross slide

mm

Ф180

加工长度

Max.processing length

mm

750

行程X/Z

X/Z axis travel

mm

X:220 Z:1050/1600

主传动形式

Spindle transmission type

二档机械变速 档内变频无级

主轴转速级数

Spindle speed steep

无级

主轴转速范围

Spindle speed

rpm

L:70～560，H:200～1600

主轴端部形式

Spindle nose

C6

主轴孔直径

Thru-hole dia.of spindle

mm

52

主轴孔前端锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

KW

5.5

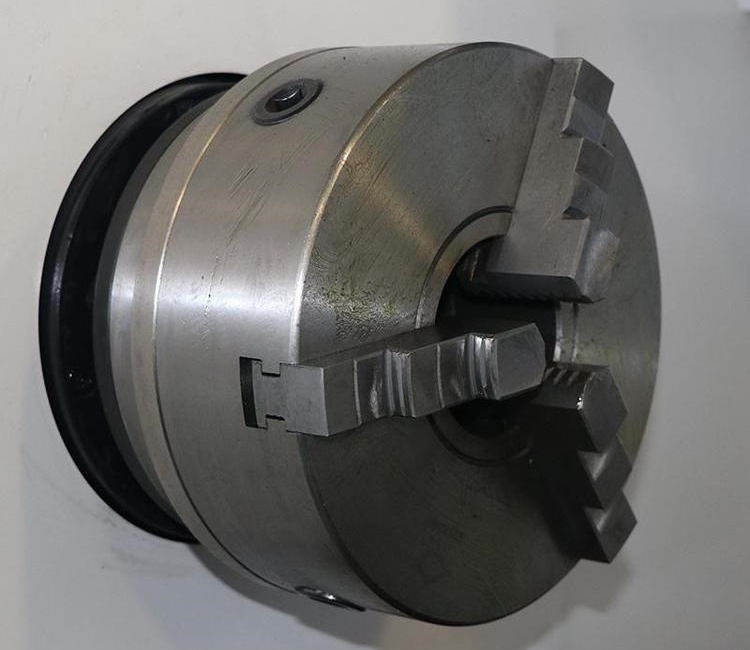

卡盘尺寸

Chuck size

mm

200

滚珠丝杠直径×螺距（X/Z）

Ball screw dia.and pitch

mm

φ25X6/φ40X8

进给电机扭矩X/Z

X/Z axis feed motor torque

N.m

X:6 Z:10

进给电机功率X/Z

X/Z axis feed motor power

KW

X:1.5 Z:2.5

快移速度X/Z

X/Z axis fast moving speed

mm/min

X:6000  Z:8000

定位精度（X/Z）

X/Z axis Position accuracy

mm

0.02/0.025

重复定位精度（X/Z）

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒锥度

Tailstock sleeve taper

#

MT4

刀架形式

Tool post form

电动四工位

刀具外形尺寸

Cutting tool shape size

mm

20X20

导轨形式

Guide form

单山 平轨

总电源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H）

mm

2500X1500X1650

机床重量

N.W.

kg

2300
