普通车床

 CW6163B

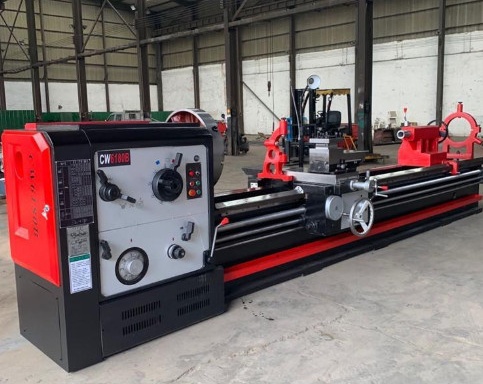

CW6180B

CW61100B

CW61125B

马鞍车床

CW6263B

CW6280B

CW62100B

CW62125B

加工能力

床身上较大回转直径

630mm

800mm

1000mm

1250mm

马鞍内较大回转直径

800mm

1000mm

1200mm

1400mm

横拖板上较大回转直径

345mm

480mm

680mm

930mm

尖距

1.5m 2m 3m 4m 5m 6m 8m 10m 12m

床身导轨宽度

550/600mm

床头箱

主轴孔径

105mm (130mm)

主轴锥孔

∮120mm锥度1:16

主轴转速范围

7.5-1000r/min

7-720r/min

进给系统

公制螺纹mm

1-240mm (52)

英制螺纹TPI

1-14 (26)

模数螺纹mm

0.5-120mm (53)

径节螺纹DP

1-28 (24)

纵向进给量

0.1-24.3mm/r

横向进给量

0.05-12.15mm/r

快速进给纵向/横向

4000mm/min,2000mm/min

刀架

刀具截面

32*32mm

拖板

滑板较大横向行程

370mm

430mm

小刀架较大行程

200mm(A型自动走刀行程为170mm)

尾座

尾座套筒直径

100mm

120mm

尾座套筒锥度

莫氏6#

尾座套筒最大行程

240mm

中心架

中心架

∮20-200mm

跟刀架

∮20-100mm

电机功率

主电机

11kw

快速进给电机

1.1kw
