数控车床是目前使用较为广泛的数控机床之一。它主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工，并能进行切槽、钻孔、扩孔、铰孔及镗孔等。
数控机床是按照事先编制好的加工程序，自动地对被加工零件进行加工。我们把零件的加工工艺路线、工艺参数、刀具的运动轨迹、位移量、切削参数以及辅助功能，按照数控机床规定的指令代码及程序格式编写成加工程序单，再把这程序单中的内容记录在控制介质上，然后输入到数控机床的数控装置中，从而指挥机床加工零件。
|

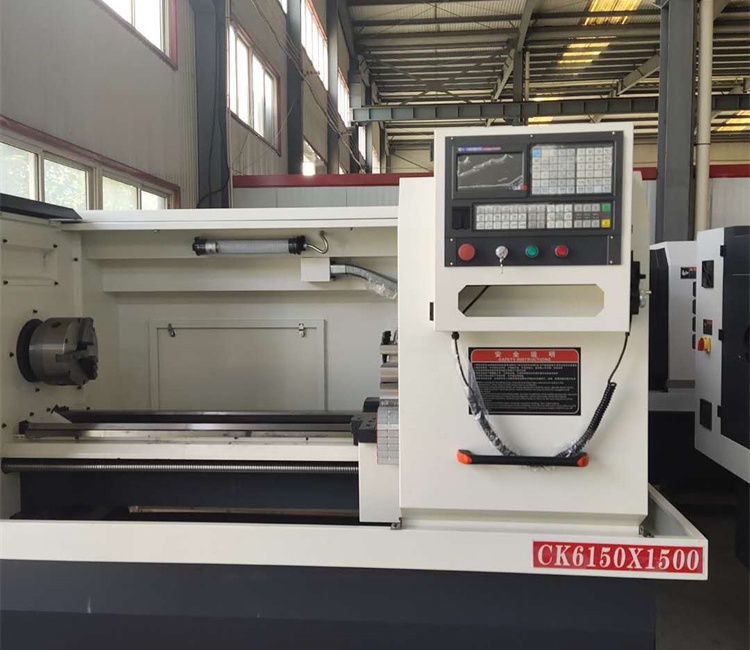

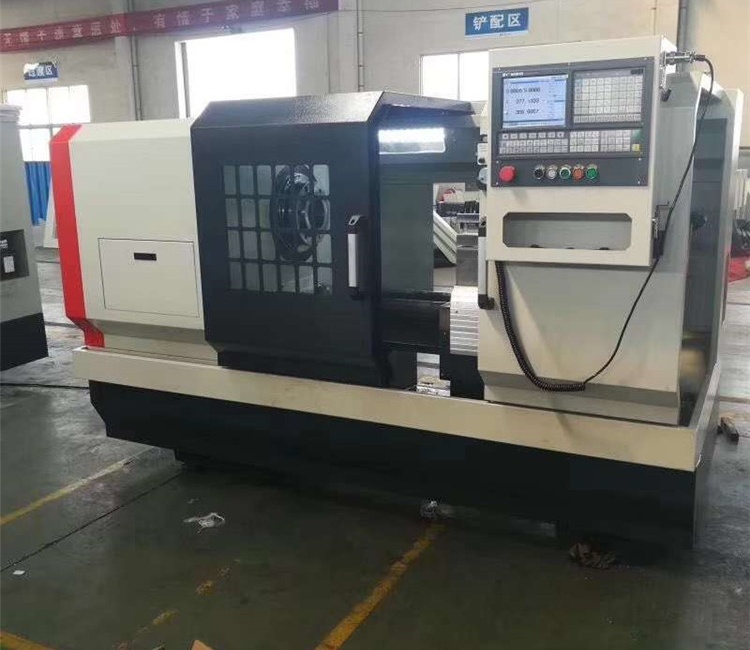

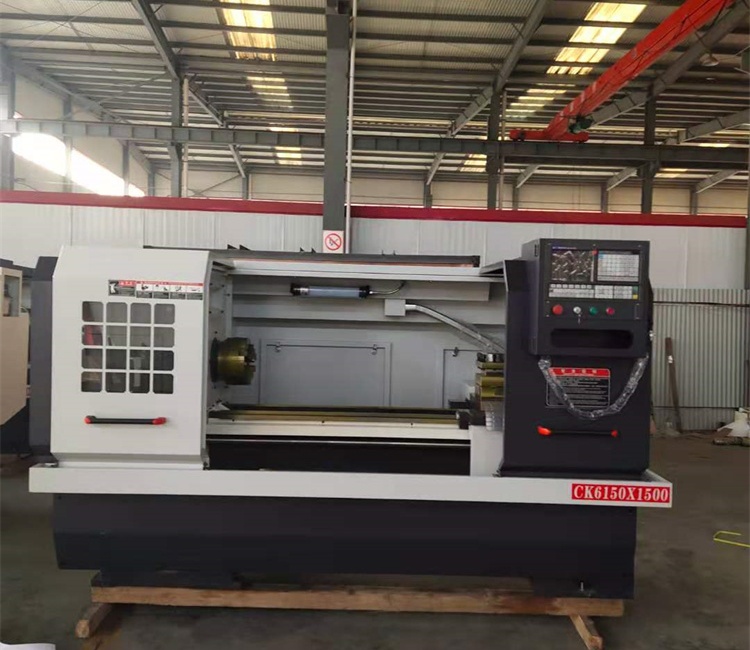

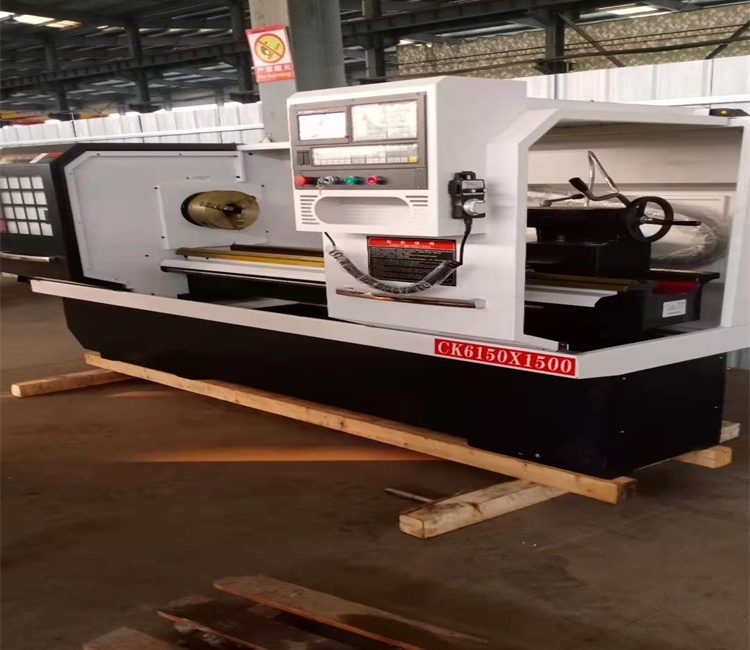

CK-6150B主要技术参数 |
|||
|
项目 |
主要参数 |
单位 |
标配 |
|
工作范围 |
床身上最大回转直径 |
mm |
Ф500 |
|
通过滑板最大回转直径 |
mm |
Ф280 |
|
|
滑板X 轴（横向）最大行程 |
mm |
295 |
|
|
Z 轴（纵向）最大行程 |
mm |
1000/1500/2000 |
|
|

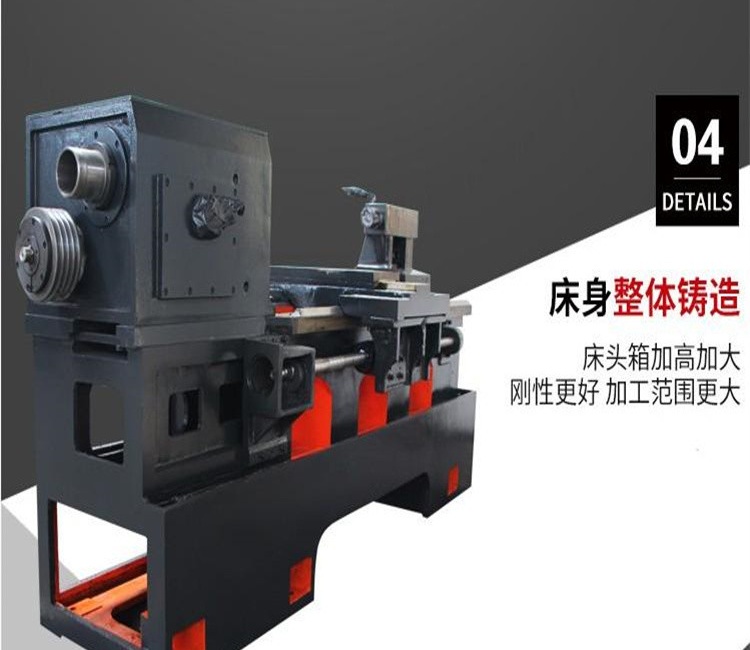

床身 |
床身导轨宽度 |
mm |
390 |
|
最大两d尖距 |
mm |
1000/1500/2000 |
|
|
床脚 |
型式 |
|
连体床脚（限1米） |
|
主轴 |
主轴头型号 |
mm |
C-8 |
|
主轴内孔锥度 |
|
公制90mm（1：20） |
|
|
主轴孔径 |
mm |
Ф82（可选Ф77) |
|
|
主轴转速(三档变频，档内无极变速） |
rpm |
45-180, 180-750, 600-1600 |
|
|
主轴电机功率 |
KW |
7.5KW |
|
|

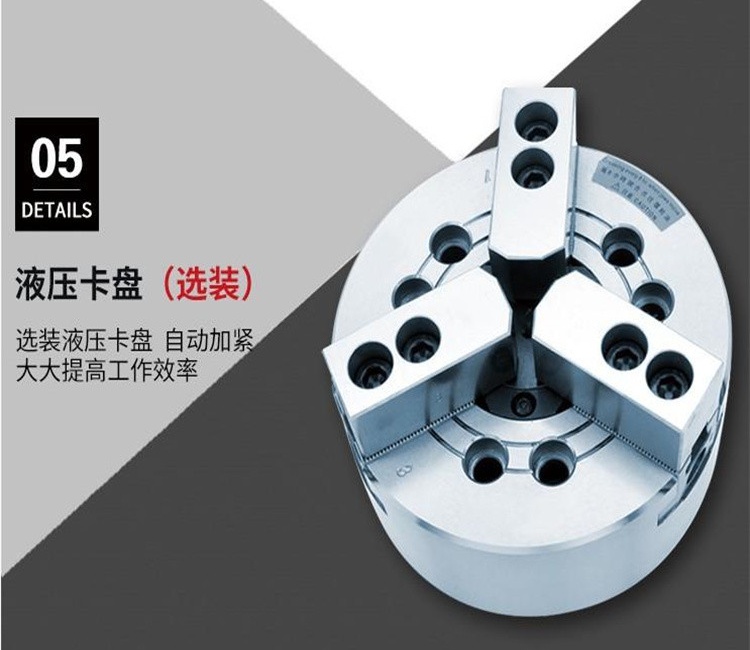

卡盘（手动三爪卡盘） |
mm |
Ф250 |
|
|
伺服轴 |

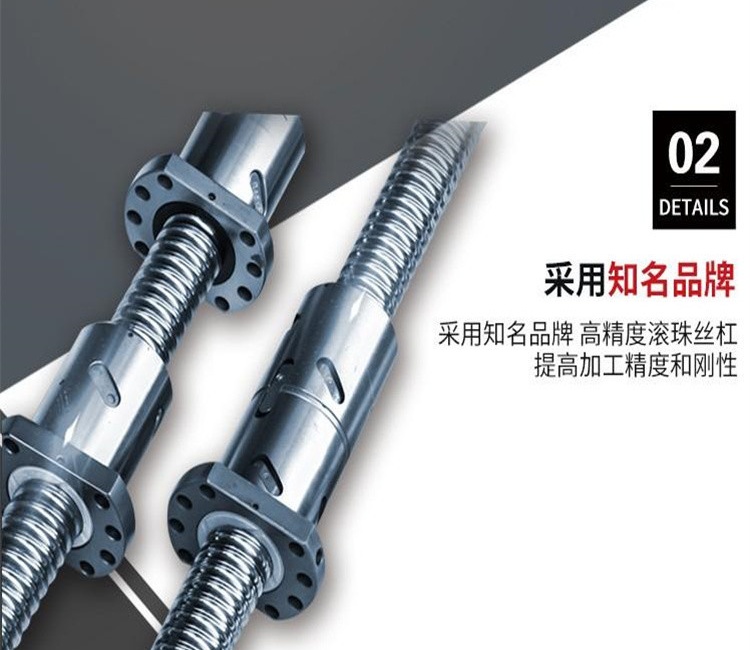

X 轴丝杆 /Z 轴丝杆（型号） |
） mm |
2505/4010 |
|
X 轴/Z 轴伺服电机扭矩 |
Nm |
6Nm/10Nm |
|
|
快速进给速度 |
m/min |
6m/min,8m/min |
|
|
工作精度 |
加工精度 |
level |
IT6-IT7 |
|
重复定位精度 |
mm |
X 轴≤0.012；Z 轴≤0.017 |
|
|
粗糙度 |
um |
Ra≤3.2μm |
|
|
刀架（艺喆） |
形式 |
type |
立式四工位电动 |
|
刀具尺寸 |
kva |
25×25 |
|
|
X轴/Y轴重复定位精度 |
mm |
≤0.012/≤0.016 |
|
|
尾座 |
套筒直径/行程 |
mm |
Ф75/150 |
|
套筒孔锥度 |
MT NO |
MT5# |
|
|
包装尺寸 |
外形尺寸（长） |
mm |
2700 |
|
外形尺寸（宽×高） |
mm |
1600X1850 |
|
|
重量约 |
KG |
2800 |
|
电源形式 |
|
~380V 50Hz |
|
用电容量 |
KVA |
11 |
|
精车外圆精度 |
圆度 |
D≤800为0.005 D＞800为0.010 |
|
在纵截面内直径的一致性 |
在300车量长度上：D≤800为0.03 D＞800为0.04 |
|
|
床身导轨淬火硬度 |
HRC52±5 |
|
