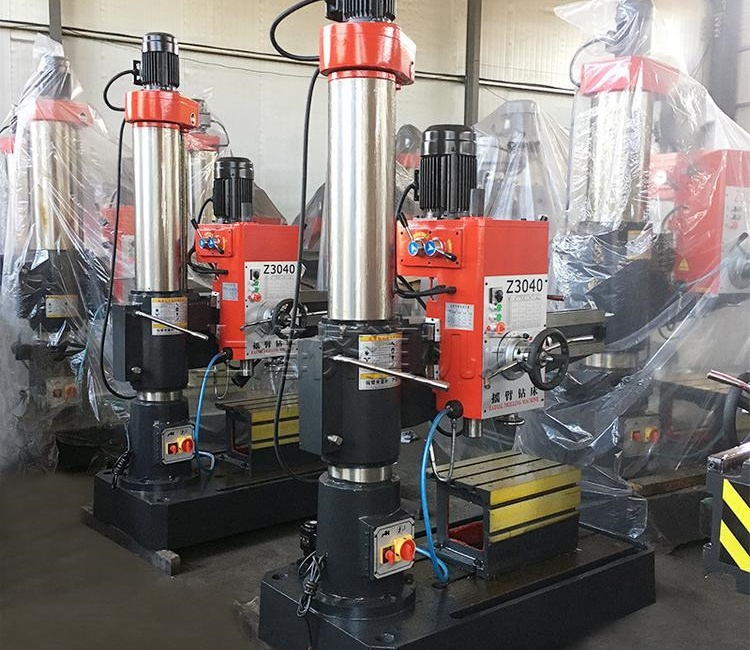

摇臂钻床主要特点：
1.外观造型美观大方,总体布局匀称协调.
2.采用机械传动，机械夹紧，机械变速操作简便。
3.导轨音频淬火。
4.摇臂自动升降，主轴自动进刀，生产效率高。
5.制造精良，使机床精度持久性。钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、
扩孔等功能，用于大中小型企业，乡镇和个体工业的机械加工。
|
主要技术参数 |
Z3040×13 |
|
钻孔最大直径mm |
40 |
|
主轴端面至工作台距离mm |
260-1100 |
|
主轴中心距立柱母线距离mm |
360-1300 |
|
主轴行程mm |
220 |
|
主轴锥孔(莫氏) |
4 |
|
主轴转速范围r.p.m |
34-1220 |
|
主轴转速级数 |
12 |
|
主轴进给量范围r.p.m |
0.10、0.16、0.25 |
|
主轴进给量级数 |
3 |
|
摇臂回转角度 |
360 |
|
主电机功率kw |
2.2 |
|
升降电机功率kw |
1.1 |
|
机床重量kg |
1300/1400 |
|
外形尺寸mm |
1830x780x2350 |
产品附件：
|
序号 |
名称 |
规格 |
Z3040-13 |
|
1 |
整机 |
Z3040X13 |
1件 |
|
2 |
工作台 |
方形工作台 |
1件 |
|
3 |
钻夹头 |
3-16 |
1件 |
|
4 |
主轴接杆 |
M4-B16 |
1套 |
|
5 |
变径套 |
M4-M3 M3-M2 |
各1件 |
|
6 |
退刀楔 |
|
1件 |
|
7 |
油壶 |
|
1件 |
|
8 |
内六角扳手 |
5 |
1件 |
|
9 |
使用说明书、合格证、装箱单 |
|
1份 |
