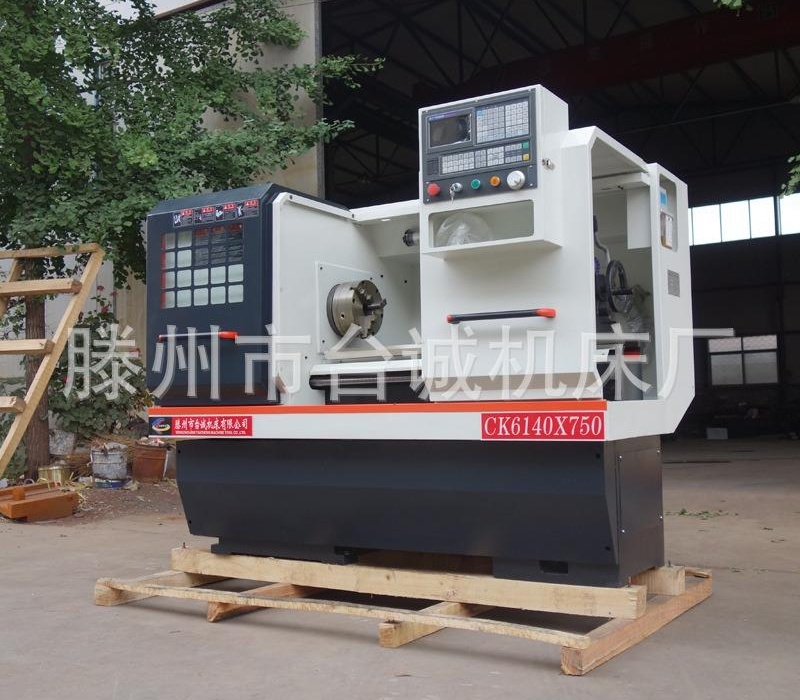

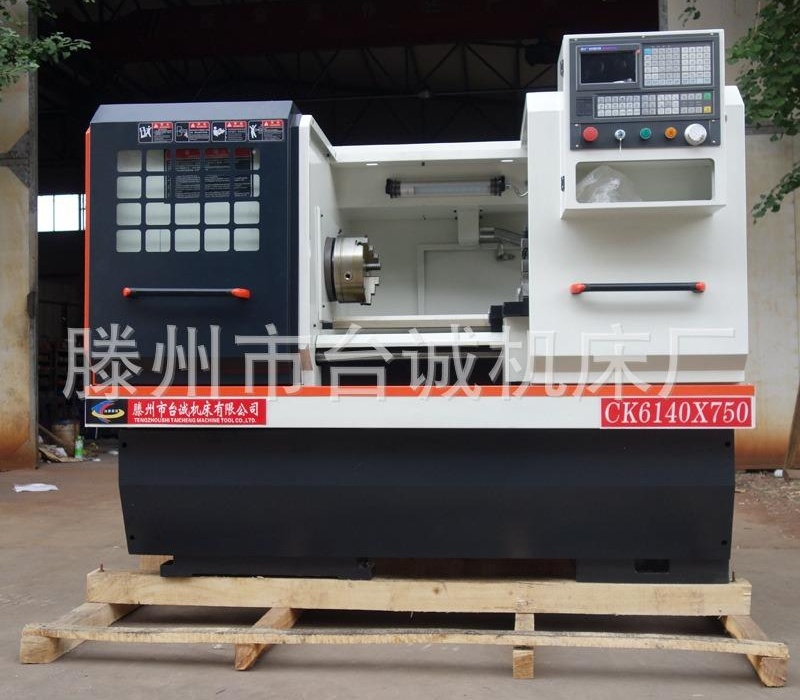

数控CK6140/750数控车床技术参数

序号

单位

 CK6140/750   参    数

1

床身最大回转直径

mm

Φ400

2

最大切削直径

mm

Φ400

3

最大加工长度

mm

750

4

X/Z轴最大行程

mm

220/750

5

X/Z 轴最小位移单位

mm

0.001

6

主轴通孔直径

mm

Ф52

7

主轴内孔锥度

M5

8

主轴级数

        无极变速

9

主轴极限转速

rpm

20-2500

10

工件夹紧方式

mm

手动

11

主电机功率

kW

5.5

13

X/Z轴

N.m

4/6N.M

14

X/Z轴快移速度

m/min

 5/8

15

刀杆尺寸

mm

20×20

16

刀架重复定位精度

mm

≤0.004

17

尾座型式

手动

18

尾座套筒直径

mm

Φ65

19

尾座套筒行程

mm

150

20

尾座顶锥孔

莫氏4#

21

机床外型尺寸（长×宽×高）

mm

    2200mm×1380mm×1640mm

22

电力需求（功率/电流)

kW/A

9kW/20A

24

25

  滚珠丝杠

 名称

国产

31

200三爪手动卡盘

 名称

国产

32

主轴端部

A2-6

33

重复定位精度

MM

X/Z 0.005

34

定位精度

MM

X/Z0.005
