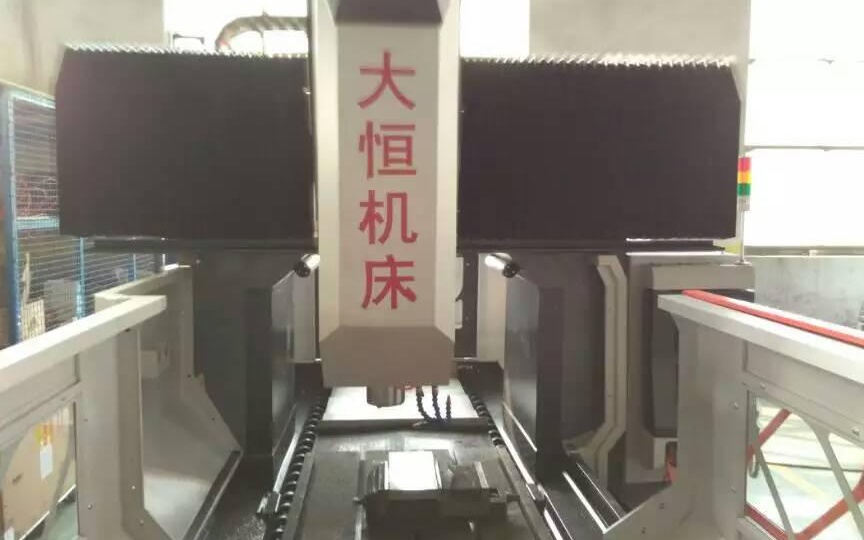

数控龙门铣床1512   可以根据客户的要求订做

数控龙门铣床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置15kW主铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。

X轴行程	mm	1700
Y轴行程	mm	1400
Z轴行程	mm	900
龙门跨距	mm	1200
主轴端面至工作台距离	mm	150-1050
工作台面积	mm	1500×900
承重	T	3
T型槽数量	No.	5
T型槽尺寸/间距	mm	22/160
驱动方式		直连式
主轴转速	rpm	6000
主电机功率	kW	15
主轴扭矩	N.m	120
主轴锥度及规格		ISO7:24NO50
拉钉规格		P50T-2-MAS403-45°
主轴直径	mm	190
X、Y、Z快移速度	m/min	12/12/8
X、Y、Z伺服电机功率	kW	4.7
X、Y、Z伺服电机扭矩	N.m	23/18/23
X、Y、Z伺服电机转速	rpm	2500
X、Y、Z轴丝杠直径	mm	Φ50/Φ50/Φ50
进给速度	mm/min	6000
***小步进当量	mm	0.001
机床外形尺寸	mm	3500*3000*6000
数控系统	新代	11A

机床主要结构特点：

Y轴：工作台沿固定床身导轨纵向往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：2条45滚柱直线导轨。

X轴：铣头溜板沿横梁导轨往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：2条45滚柱直线导轨。

Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：T型滑枕。

大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。

主镗铣头：

主铣头采用台湾主轴，带自动拉刀，同步轮结构。

润滑系统：



润滑部位		名称	容量	润滑油粘度	备注
恒温系统	主轴组冷却	气冷
集中润滑系统	三轴丝杠润滑及线轨、滑动导轨	导轨油	4L	ISO VG68	根据机床设置的油位报警信号供给
	推荐品牌（任选）	SHELL（壳牌）牌号为：SHELL TONNA T68
		长城牌号为：L-G68导轨油
	平衡汽缸	黄油

机床安全、防护装置：

采用标准《GB15760-2004 金属切削机床、安全防护通用技术条件》。

机床的X、Y、Z三轴传动系统中，均设电气软限位、回零及机械限位多项安全控制装置，保持机床在安全可靠的状态下进行工作，保证操作人员正常工作的安全。

床身和拖板采用不锈铁板护罩防护。

配置工作照明灯、标高指示灯。

机床电气部分：

控制装置的工作电源：

工作电源：三相交流380V，电压范围360V～430V；50HZ±2% 。若电源波动较大，建议用户配置自动交流稳压装置。

环境温度：5℃～45℃。

相对湿度：≤80%

周围空气：在有浓度较高的导电尘埃、灰尘、切削油剂、有机溶剂等环境中，机床控制电柜需要置于洁净的恒温房内。

电器配置：进给采用武汉华大电机，主轴采用北京超同步。系统：台湾新代11A

预验收在河北大恒重型机械有限公司进行，终验收在用户厂进行，由河北大恒重型机械有限安装调试 。交货时间：预付款到账后90天内发货 。发货方式：卖方汽运到买方指定地点。

售后服务

 首先感谢您对大恒机床的信任和支持，为了让您得到更好的售后服务，同时维护您的权益，我们特制定如下承诺：

 1 、电话咨询服务

您对设备的使用方法、异常现象、特殊需求等有任何疑问请拔打我们的热线咨询电话。

亦可书面咨询， 传真：0317-8036636；

同时提供热线服务：18713768133 联系人：孟小姐

***快的响应时间， 是我们对客户的基本承诺！

 2 、产品保修

大恒机床所有产品机械部分保修期为一年，电气部分保修为半年。包修期限内，为用户提供免费服务；包修期限外，按照大恒公司统一的收费，绝不乱收取费用

标准为用户提供有偿服务。

 3 、包修凭证：

在保修期限的大恒产品出现故障，根据用户收到货物时间计算

 4、 我公司产品除上门提货外均用物流公司发货，需要用户自己持本人证件提货。用户提货时需检查机床外观，附件有无损坏，遗失，如有以上情况，请不要签单立即电话与我联系。如签收就等于对机床的外观，附件没有异议。
