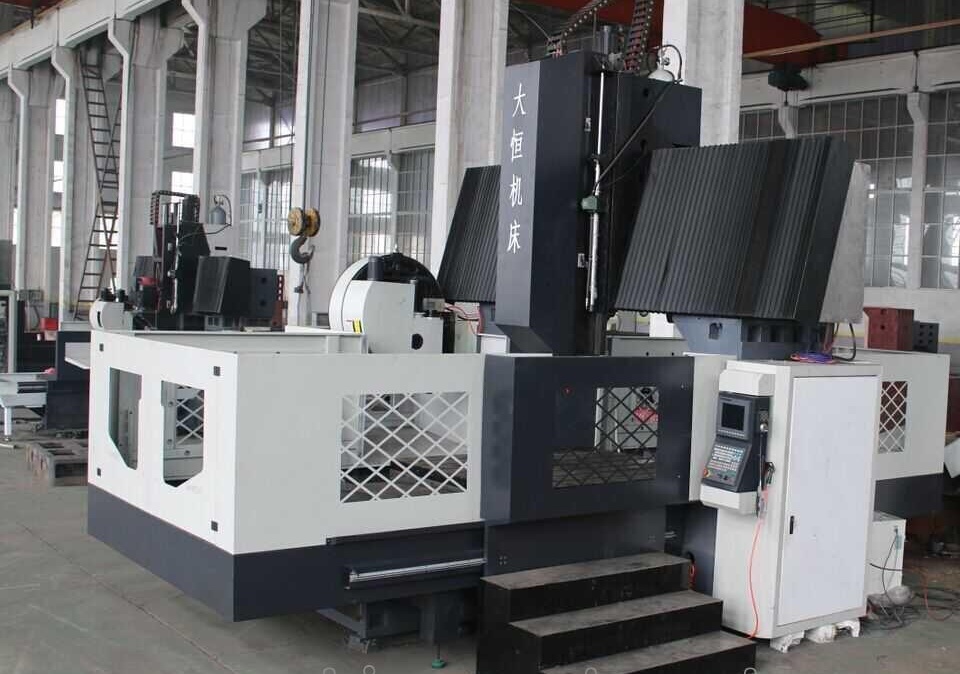

精科大恒DHXK1517 数控龙门铣床 小型重切削龙门铣床
一、 产品简介：
DHXK1517数控龙门铣床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置15KW主铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中、小型零件的加工。侧面加装侧铣头后可实现工件的一次装夹，立卧两用安装直角铣头可五面加工，一机多用，提高了工件的加工效率。
二．主要技术参数和配置清单如下：
|
序 |
|||
|
序号 |
项目 |
主要参数 |
|
|
1 |
X轴行程 |
mm |
1800 |
|
2 |
Y轴行程 |
mm |
1600 |
|
3 |
Z轴行程 |
mm |
600 |
|
4 |
龙门跨距 |
mm |
1500 |
|
5 |
主轴端面至工作台距离 |
mm |
100-700 |
|
6 |
工作台面积 |
mm |
1700×1400 |
|
7 |
最大承重 |
T |
3 |
|
8 |
T型槽数量 |
No. |
6 |
|
9 |
T型槽尺寸/间距 |
mm |
18/125 |
|
10 |
进给轴驱动方式 |
|
直连式 |
|
11 |
主轴转速 |
rpm |
6000 |
|
12 |
主电机功率 |
kW |
15 |
|
13 |
主轴扭矩 |
N.m |
98 |
|
14 |
主轴锥度及规格 |
|
ISO7:24NO40 |
|
15 |
拉钉规格 |
|
P40T-2-MAS403-45° |
|
16 |
X、Y、Z快移速度 |
m/min |
10/10/10 |
|
17 |
X、Y、Z伺服电机功率 |
kW |
4/3/3 |
|
18 |
X、Y、Z伺服电机扭矩 |
N.m |
28/18/18 |
|
19 |
X、Y、Z伺服电机转速 |
rpm |
2000 |
|
20 |
X、Y、Z轴丝杠直径 |
mm |
Φ50/Φ50/Φ40 |
|
21 |
进给速度 |
mm/min |
6000 |
|
22 |
最小步进当量 |
mm |
0.001 |
|
|
明细 |
序号 |
明细 |
|
1 |
数控系统：新代21MA（配手轮） |
8 |
Z轴氮气平衡系统 |
|
2 |
主轴皮带传动 |
9 |
机内带水槽装置 |
|
3 |
主轴恒温系统 |
10 |
刚性攻丝 |
|
4 |
气动液压润滑系统 |
11 |
变压器 |
|
5 |
机床全防护 |
12 |
机床垫铁，地脚螺栓 |
|
6 |
导轨防护 |
13 |
清洁工具 |
|
7 |
外冷系统（水冷、气冷） |
14 |
|
二、 DHXK1517数控龙门铣床主要结构特点：
1． Y轴：工作台沿固定床身导轨纵向往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：2条45滚柱直线导轨。
2． X轴：铣头溜板沿横梁导轨往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：2条45滚柱直线导轨。
3． Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：2条45滚柱直线导轨
4． 大件：
机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
5． 主镗铣头：
主铣头采用台湾主轴，带自动拉刀，同步轮结构。
