一、 机床主要结构特点：

硬轨：

1． X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：双矩形导轨，工作台贴塑，并用齿轮泵循环供油润滑。

2． Y轴：铣头溜板沿横梁导轨往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动,滑台拖板贴塑。

导轨形式：贴塑滑动复合导轨。

3． Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：贴塑滑动复合导轨。

线轨：

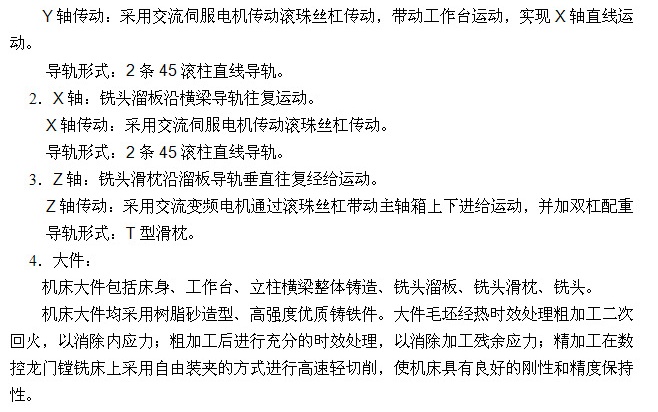

1．Y轴：工作台沿固定床身导轨纵向往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：2条45滚柱直线导轨。

2．X轴：铣头溜板沿横梁导轨往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：2条45滚柱直线导轨。

3．Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：T型滑枕。

4． 大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；

粗加工后进行充分的时效处理，以消除加工残余应力；

精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。

5． 主镗铣头：

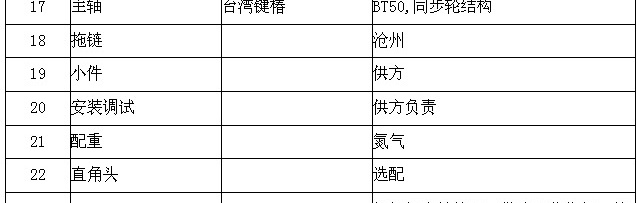

主铣头采用台湾键椿主轴，带自动拉刀，同步带轮结构。

一、 机床主要结构特点：

硬轨：

1． X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：双矩形导轨，工作台贴塑，并用齿轮泵循环供油润滑。

2． Y轴：铣头溜板沿横梁导轨往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动,滑台拖板贴塑。

导轨形式：贴塑滑动复合导轨。

3． Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：贴塑滑动复合导轨。

线轨：

1．Y轴：工作台沿固定床身导轨纵向往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：2条45滚柱直线导轨。

2．X轴：铣头溜板沿横梁导轨往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：2条45滚柱直线导轨。

3．Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：T型滑枕。

4． 大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；

粗加工后进行充分的时效处理，以消除加工残余应力；

精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。

5． 主镗铣头：

主铣头采用台湾键椿主轴，带自动拉刀，同步带轮结构。

产品质量承诺：

1、河北大恒重型机械有限公司有近二十年的研发制造历史，以其的设计能力，丰富的制造经验，严谨的质量体系，零缺陷的质量文化，保证提供**的产品。

2、河北大恒重型机械有限公司主要的产品焊接平板、焊接平台、划线平板、划线平台均使用设计选定的合格材质，依据产品质量标准，按着设计工艺，应用先进设备生产制造，并欢迎客户现场监制。

3、选用国内**铸铁、钢材、镁铝合金等原材料，确保产品质量。所有产品实行自检、互检和两级双100％检验。保证产品质量达到标准或合同约定要求，并欢迎客户现场监督试验。
