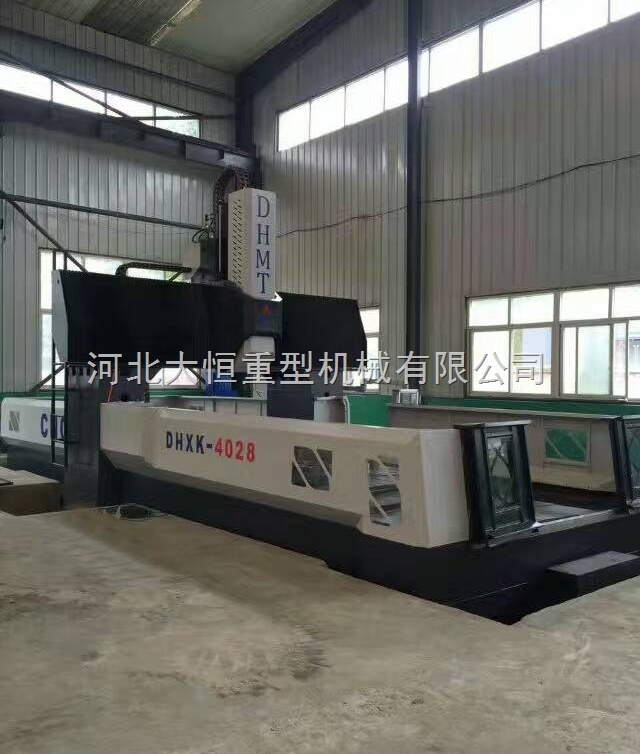

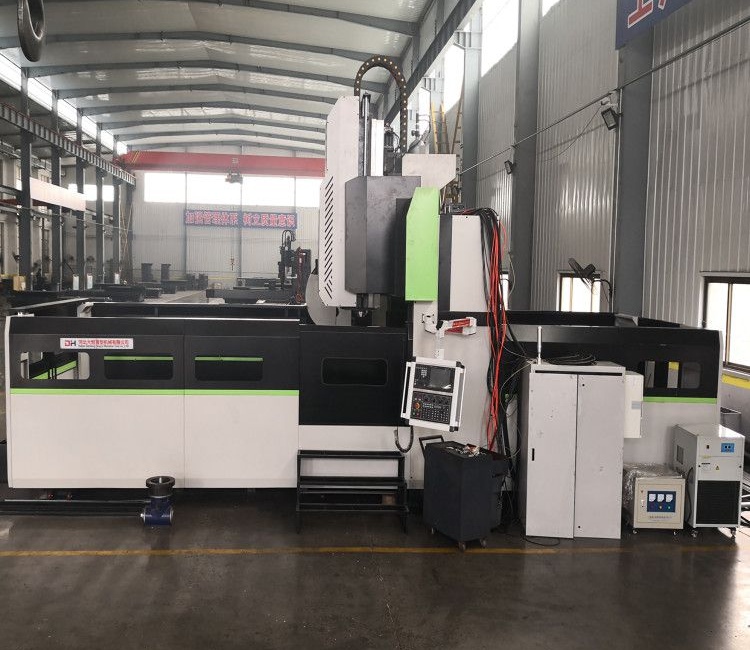

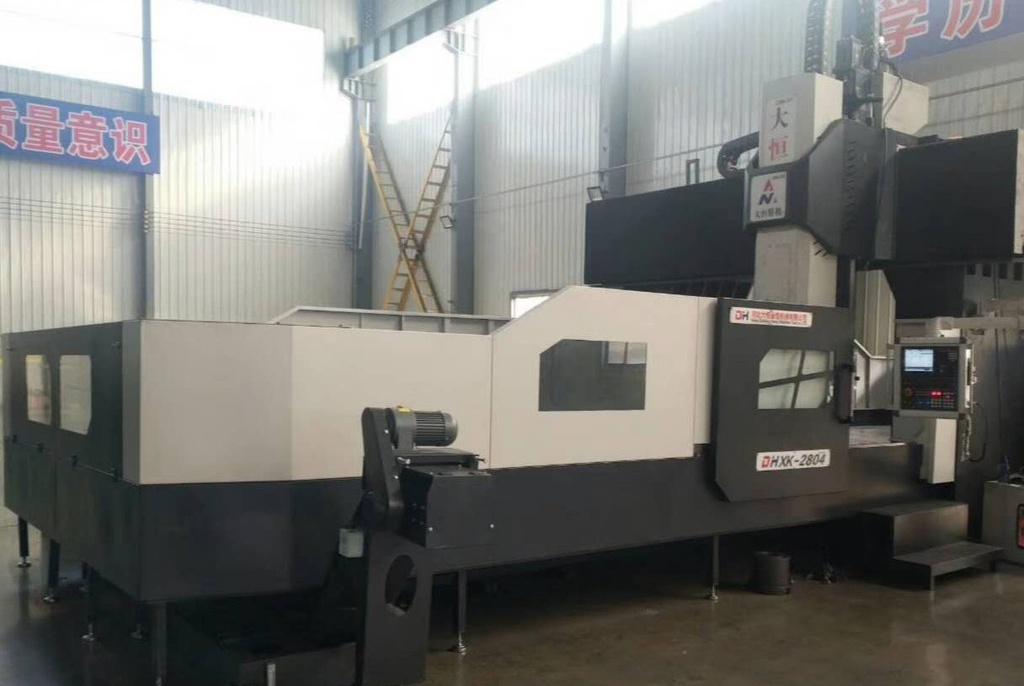

序号

名称

品牌

备注

1

排屑机

沧州

双螺旋+提升机+集屑小车

2

铸件毛坯

大恒

二次回火

3

进给电机

发那科 β电机

X轴扭距36NM,并加精密行星减速机1：4，Y.Z轴扭矩36NM，Z轴带抱闸。

4

主轴电机

发那科 β电机

18.5千瓦（可选配ɑ电机22KW）

5

系统

发那科OIMF

可铣、镗、钻、扩、铰等功能

6

防护罩

沧州

工作台不锈铁及横梁风琴式防护，机床全防护

7

丝杠

日本THK研磨丝杆

C级

工作台丝杆8020，横梁和主轴箱上下5010.

8

丝杆专用轴承

日本NSK

等级P4

9

贴塑

台湾MSK

10

限位

编码器

11

电器柜加安装

沧州

水晶面板

12

铸件粗加工

大恒

二次回火

13

Z轴硬轨导轨磨淬火

大恒

淬火硬度HRC48以上。

14

装配

大恒

装配温度10摄氏度以上

15

润滑泵

亿安

带分油泵,带压力检测功能

16

垫铁和螺栓

大恒

每台一套

17

主轴

台湾健椿

外径190BT50长弊端

18

气动元件

SMC

19

同步带轮

台湾

一套

20

安装调试

大恒

供方负责

21

平衡配重

无锡德月

氮气

23

线规规格

台湾上银

55滚柱直线导轨

24

机床结构图

大恒

提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图

序号

项目

主要参数

1

X轴行程

mm

4200

2

Y轴行程

mm

2200

3

Z轴行程

mm

1000

4

龙门跨距

mm

2200

5

主轴端面至工作台距离

mm

200-1200

6

工作台面积(宽*长）

mm

1800*4000

7

最大承重

T

15

8

T型槽数量

No.

9

9

T型槽尺寸/间距

mm

22/200

10

进给驱动方式

联轴器直连（R+W)

11

主轴转速

rpm

6000

12

主电机功率

kW

18.5KW

13

主轴扭矩

N.m

143

14

主轴锥度及规格

ISO7:24NO50

15

拉刀方式

自动

16

主轴直径

mm

190

17

X、Y、Z快移速度

m/min

10/10/8

18

X、Y、Z伺服电机功率

kW

3/3/3

19

X、Y、Z伺服电机扭矩×减速比

N.m

X轴36*4,YZ轴36

20

X、Y、Z伺服电机转速

rpm

6000

21

X、Y、Z轴丝杠直径

mm

Φ80/Φ50/Φ50

22

进给速度

mm/min

6000

23

最小步进当量

mm

0.001

标准配置

序号

明细

序号

明细

1

数控系统：发那科（配手轮）

7

Z轴氮气平衡系统

2

主轴同步带传动

8

变压器

3

主轴油冷系统带油冷机

9

三色灯

4

自动润滑系统

10

清洁工具

5

外冷系统（水冷）

11

导轨防护

6

机床全防护

12

机床重量38吨
