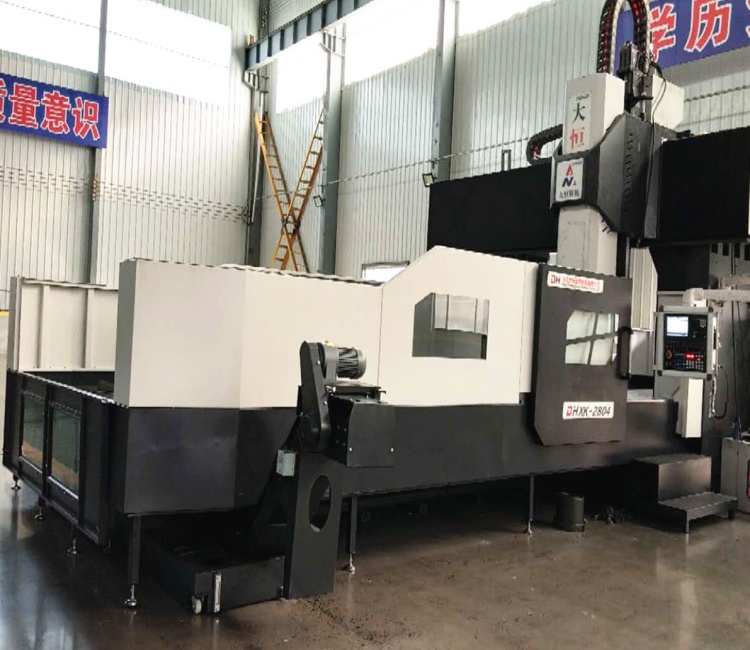

精科大恒4米 数控龙门铣床 标准配置及报价
精科大恒数控龙门铣床专业生产厂家，大恒产品**、技术成熟、规格齐全，高性能、高转速、低耗能、低利润价格。以客户需求为向导开发设计产品，采用一级品牌供应商提供的核心部件及零部件，以严谨的生产及品管流程制造质量稳定可靠数控龙门铣床、数控龙门加工中心、龙门光机等系列产品。
DHXK2804数控龙门铣床结构特点优势：
1、数控龙门铣床底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
2 、数控龙门铣床X,Y,Z向导轨均为日本重在直线滚动直线导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性；X向为两根嫌贵；Y向导轨采用阶梯式平行结构，兼顾两导轨的垂直及水平两方向的跨距，具有受力均匀、高刚性、抗弯抗扭等优点
3、 数控龙门铣床主轴箱左右两侧各有一个平衡油缸，通过气液转换装置实现自动同步平衡，无需外接动力源，保证主轴箱运动顺畅、稳定。Z向驱动电动机具有失电制动装置；
4、 数控龙门铣床X,Y,Z三个方向进给采用高刚性得外循环插管式双螺母顶压P3级大导程滚柱丝杆，进给速度高；驱动电机通过弹性联轴器与丝杆直连，进给伺服电机直接将动力传递给高精度滚珠丝杆，无背隙，保证机床的定位精度和同步。
5、 数控龙门铣床采用台湾专业厂家生产的高速、高精度、高刚性重载主轴单元，轴向和京香承载能力强。
6、 数控龙门铣床X ,Y 方向导轨、丝杆都采用防护装置，保证丝杆及导轨的清洁，确保机床的传动及运动精度和寿命。
7、数控龙门铣床 机床外防护采用简易实用的防护结构设计，操作方便、灵活可靠。；
机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
DHXK2804数控龙门铣床参数配置：
序号
项目
主要参数
1
X轴行程
mm
4200
2
Y轴行程
mm
2800
3
Z轴行程
mm
1000
4
龙门跨距
mm
2800
5
主轴端面至工作台距离
mm
200-1200
6
工作台面积（长*宽）
mm
4000*2300
7
最大承重
T
15
8
T型槽数量
No.
11
9
T型槽尺寸/间距
mm
22/200
10
进给驱动方式
联轴器直连（R+W)
11
主轴转速
rpm
6000
12
主电机功率
kW
18.5/22KW
13
主轴扭矩
N.m
143
14
主轴锥度及规格
ISO7:24NO50
15
拉刀方式
自动
16
主轴直径
mm
190
17
X、Y、Z快移速度
m/min
10/10/8
18
X、Y、Z伺服电机功率
kW
X.Y.Z轴3KW
19
X、Y、Z伺服电机扭矩×减速比
N.m
X轴36*4,Y轴22*3，Z轴36
20
X、Y、Z伺服电机转速
rpm
6000
21
X、Y、Z轴丝杠直径
mm
Φ80/Φ63/Φ50
22
进给速度
mm/min
6000
23
最小步进当量
mm
0.001
24
齿轮箱
意大利
BF （选配）
25
直角铣头
台湾名扬
2000转（选配）
26
刀库
台湾岗田
24把圆盘式(选配）
一、DHXK2804数控龙门铣床 主要结构特点：（机床框架图）
1． X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：台湾上银两条55型滚柱直线导轨，每条安装5个滑块。
2． Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：台湾上银2条55型滚柱直线导轨。
3． Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨，主轴箱导轨采用先高频淬火后磨床精磨加工工序。
4.铣头：主铣头采用18.5KW发那科原厂主轴电机，转速可达6000转。
5、大件：机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
数控龙门铣床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
