一、产品简介：

机床的布局和特点:

DHXK6020定梁龙门移动镗铣床的结构特点是:固定式工作台，横梁固定在两个立柱上形成龙门框架，龙门框架沿工作台导轨纵向水平移动，溜板沿横梁导轨横向水平移动，滑枕铣头沿溜板导轨垂直移动。机床具有铣削、镗削、钻削、锪孔、等功能,根据用户需求可配置万能铣头、直角铣头等附件,实现工件的一次装夹、五面加工、一机多用, 提高了加工质量和生产效率。

机床设计亮点：龙门架的横梁和立柱整体铸造刚性强，工作台固定直接放地基上，并且导轨安装在床身工作台上，导轨基准面和工作台表面一次加工出来，精度高好安装，大大提高了机床的承载能力，比工作台移动的龙门铣床承载能力高几十倍；床身短一半，铸件少，节约成本使机床造价低；占地面积短一倍，节约车间空间；由于是龙门移动驱动电机功率小节约用电成本，龙门移动采用双电机同步驱动，采用发那科0iMD系统实现3轴联动；

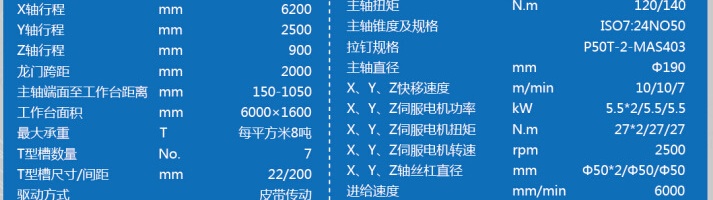

二、基本参数和技术性能指标：

a) 工作台面积（长x宽）：6000x1600mm2

b) 立柱跨距：2000mm

c) 铣头主轴端面至工作台距离：150－1050mm

d) 铣头功率：22KW

e) 铣头主轴锥孔：ISO  No.50

f) 铣头转速：10～6000rpm

g) 龙门框架纵向移动（Y轴）

    传动方式：丝杆传动

          55滚柱直线导轨：单边4个滚动导轨块

             行程：6200mm

    进给速度：0-6m/min

   快速移动速度：10/min

h) 溜板横向移动（X轴）

   传动方式：丝杠

   55滚柱导轨副：直线导轨

   行程：2500mm

   进给速度：0-6m/min

   快速移动速度：10/min

i) 铣头上下移动（Z轴）

  传动方式：丝杠副

  导轨副：贴塑滑动导轨

  行程：900mm

  进给速度：0-6/min

  快速移动速度：10/min

j) 滑枕式主铣头：

 转速：高速主轴6000rpm，自动拉刀。
