河北大恒数控龙门铣床结构特点：导轨布局均采用两线一硬结构。导轨采用台湾上银或者日本THK品牌滚柱滚动直线导轨，丝杆采用日本原装进口定制丝杆，数控系统可以选配德国西门子、日本发那科、日本三菱等。
数控龙门铣床根据客户自身加工工件的特殊需求，也有很多可以选配的附件，刀库可以实现自动换刀的功能，安装直角铣头可以实现同时五面加工，一机多用，提高工作效率。添加齿轮箱可以加大机床扭矩，吃刀量会大大提升，这些附件可以按客户要求自行选配。
一、 DHXK2504数控龙门铣床产品简介：

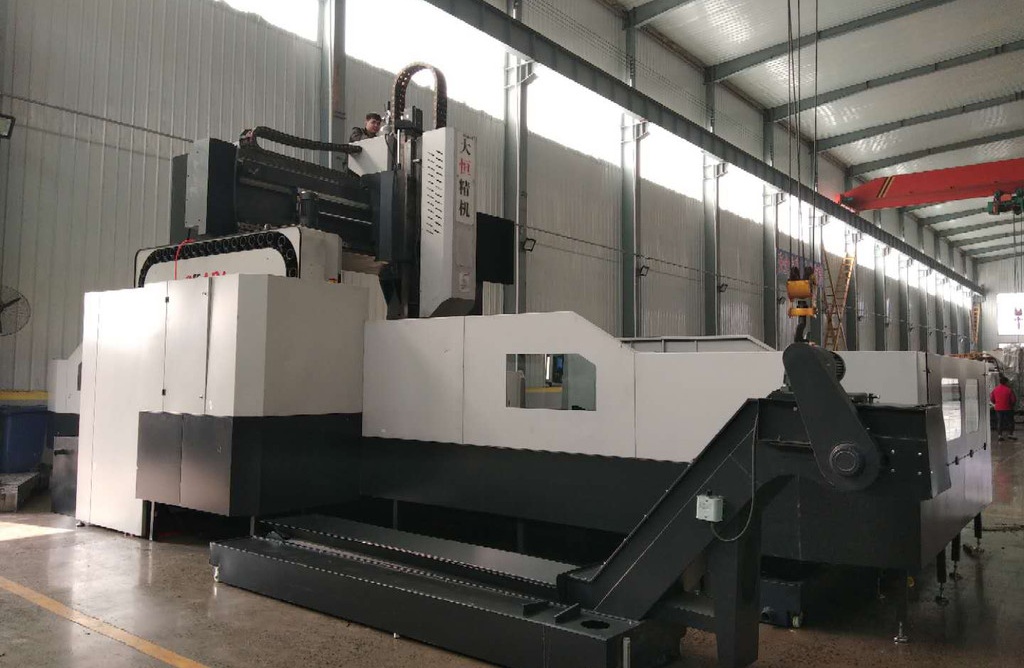

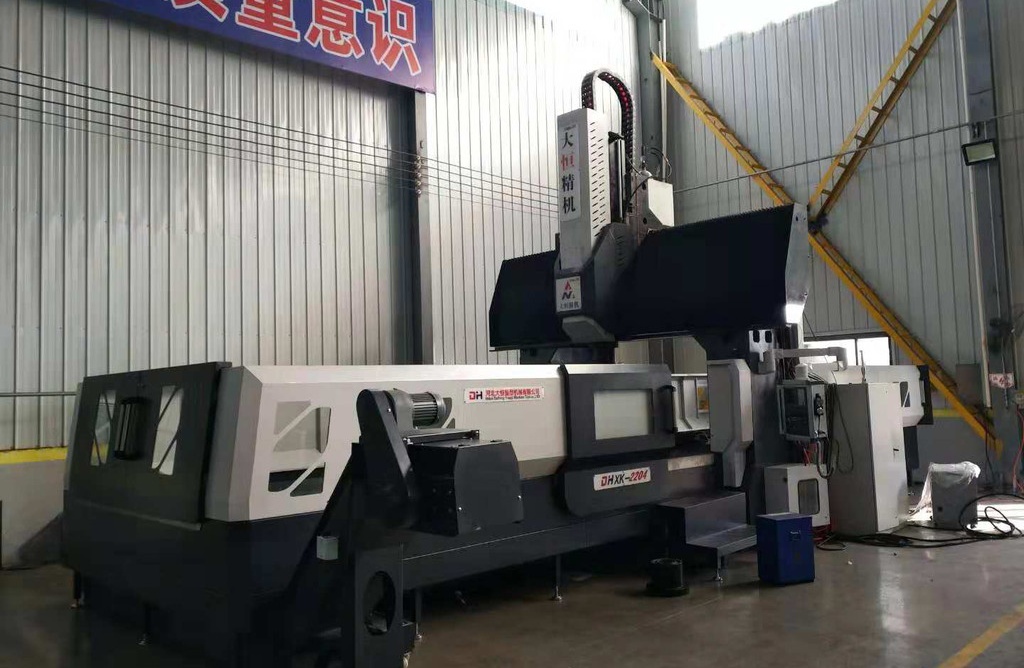

机床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5KW或22KW的主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
二、DHXK2504数控龙门铣床参数配置
序号
项目
主要参数
1
X轴行程
mm
4200
2
Y轴行程
mm
2500
3
Z轴行程
mm
1000
4
龙门跨距
mm
2500
5
主轴端面至工作台距离
mm
200-1200
6
工作台面积（宽*长）
mm
2000*4000
7
最大承重
T
10
8
T型槽数量
No.
9
9
T型槽尺寸/间距
mm
22/200
10
进给驱动方式
联轴器直连（R+W)
11
主轴转速
rpm
6000
12
主电机功率
kW
18.5/22KW
13
主轴扭矩
N.m
143
14
主轴锥度及规格
ISO7:24NO50
15
拉刀方式
自动
16
主轴直径
mm
190
17
X、Y、Z快移速度
m/min
10/10/8
18
X、Y、Z伺服电机功率
kW
X.Y.Z轴3KW
19
X、Y、Z伺服电机扭矩×减速比
N.m
X轴36*4,YZ轴36
20
X、Y、Z伺服电机转速
rpm
6000
21
X、Y、Z轴丝杠直径
mm
Φ80/Φ50/Φ50
22
进给速度
mm/min
6000
23
最小步进当量
mm
0.001
24
齿轮箱
意大利
BF （选配）
25
直角铣头
台湾名扬
2000转（选配）
26
刀库
台湾岗田
24把圆盘式(选配）
三、数控龙门铣床主要结构特点：（机床框架图）
1． X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：台湾上银两条55型滚柱直线导轨，每条安装5个滑块。
2． Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：台湾上银2条55型滚柱直线导轨。
3． Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨，主轴箱导轨采用先高频淬火后磨床精磨加工工序。
4.铣头：主铣头采用18.5KW发那科原厂主轴电机，转速可达6000转。
5、大件：机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

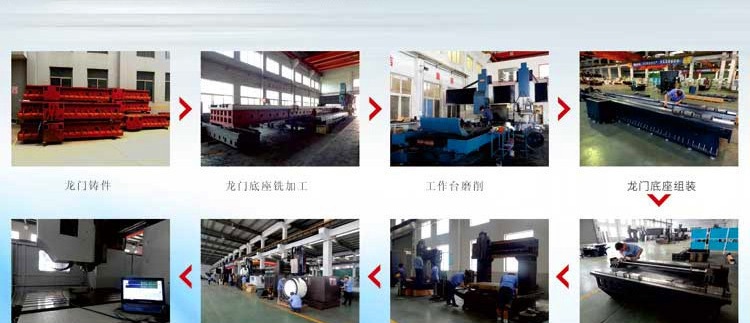

机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
河北大恒公司数控龙门铣床自己铸造自己加工自己组装，直接面对客户，成本低，所以只有我们做到高标准配置，低利润价格，价格是吸引客户的动力，我们成本低，价格在市场上有很大优势，欢迎机床生产厂家及各大机床销售公司合作，我们以低利润的价格提供**的数控龙门铣床。大恒公司有健全的售后服务体系，配备完善的售后服务队伍，让您开心购机，售后无忧！
