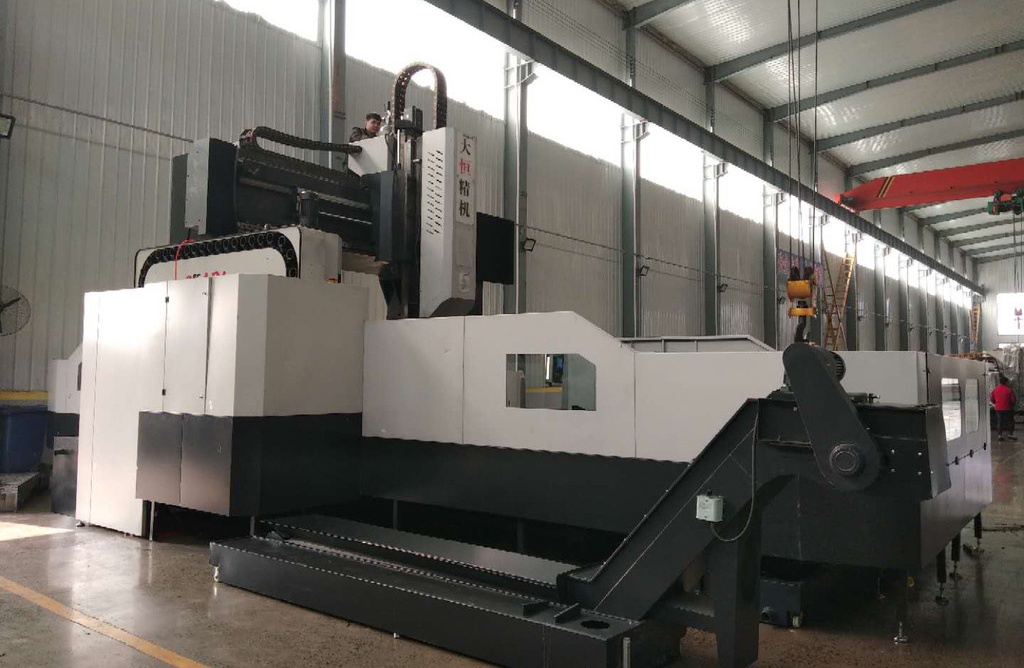

河北大恒数控龙门铣床结构特点：导轨布局均采用两线一硬结构。导轨采用台湾上银或者日本THK品牌滚柱滚动直线导轨，丝杆采用日本原装进口定制丝杆，数控系统可以选配德国西门子、日本发那科、日本三菱等。
DHXK2506数控龙门铣床参数配置
序号
项目
主要参数
1
X轴行程
mm
6200
2
Y轴行程
mm
2500
3
Z轴行程
mm
1000
4
龙门跨距
mm
2500
5
主轴端面至工作台距离
mm
200-1200
6
工作台面积（长*宽）
mm
6000*2000
7
最大承重
T
20
8
T型槽数量
No.
9
9
T型槽尺寸/间距
mm
22/200
10
进给驱动方式
联轴器直连（R+W)
11
主轴转速
rpm
6000
12
主电机功率
kW
18.5KW/22KW
13
主轴扭矩
N.m
143
14
主轴锥度及规格
ISO7:24NO50
15
拉刀方式
自动
16
主轴直径
mm
190
17
X、Y、Z快移速度
m/min
10/10/8
18
X、Y、Z伺服电机功率
kW
X.Y.Z轴3KW
19
X、Y、Z伺服电机扭矩×减速比
N.m
X轴36*4,YZ轴36
20
X、Y、Z伺服电机转速
rpm
6000
21
X、Y、Z轴丝杠直径
mm
Φ80/Φ50/Φ50
22
进给速度
mm/min
6000
23
最小步进当量
mm
0.001
24
数控系统
发那科
OIMF
25
刀库
台湾岗田
24把圆盘式（选配）
26
直角铣头
台湾名扬
2000转（选配）
27
齿轮头
意大利
BF(选配）
标准配置
精科大恒数控龙门铣床：细节决定品质！**的铸造名城传统工艺，配备高品质品牌软件，达到合二为一，高品质的数控龙门铣床，来自河北大恒重型机械有限公司**细节如下：
1、线规
XY/Z轴均采用台湾原装进口55滚柱滚动直线线规，较其他同类设备（配滚珠线规）承载能力强1.5倍。
2、整体铸造 阶梯导轨
横梁立柱采用高强度**铸铁整体铸造，导轨采用阶梯状分布，机床整体刚性强，精度保持性好。
3、凸轮机械手刀库
采用凸轮机械手刀库，换刀速度快，刀对刀交换时间短，减少加工辅助时间，提高加工效率。
4、排屑器
加工区两侧螺旋排屑器把高速加工产生铁屑快速输送到提升排屑器，减少机床热变形，保证机床身两侧排屑床精度稳定性；排屑器配置自动油水分离装置，环保效果好，
5、传动与进给
轴承座一体结构刚性好，利于精度保持。三轴进给坐标采用伺服电机直连丝杆传动，丝杆支撑采用两端固定方式，确保丝杆进给刚度和寿命。
6、古老工艺，人工刮研
所有装配结合面，电机座和床身结合面，立柱和床身结合面，立柱和横梁结合面，滑块和工作台结合面均采用人工刮研保证0.02mm塞尺不能进入，保证了机床长时间使用不变形和机床刚性。
7、整体铸造床身
床身采用高强度**铸铁，高强型结构设计，抗震性好，龙门宽2600mm以上，采用四线规设计理念，国内少数做四线轨机床厂家。
8、加工范围
满足各种基础大件、板件、壳体件、模具等精密零件的数控加工，工件在一次装夹后可持续完成铣、镗、钻、绞、刚性攻丝等多种工序的加工。
