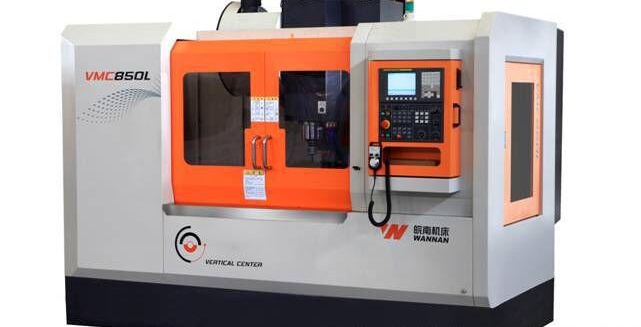

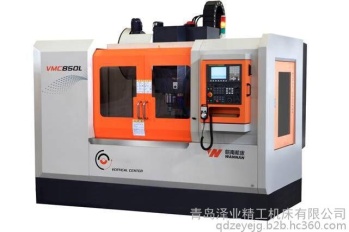

序号

项    目

单位

数    据

1

工作台面积（宽×长）

mm

500×1000

2

T型槽

mm

5-18

3

T型槽间距

mm

100

4

工作台最大承重

kg

500

行 程

5

左右行程（X轴）

mm

850

6

前后行程（Y轴）

mm

500

7

上下行程（Z轴）

mm

600

8

主轴中心至立柱导轨面距离

mm

572

9

主轴端面至工作台距离

mm

120-720

主 轴

10

主轴孔锥度

BT40

11

主轴转速范围

r/min

20-8000

12

主电机型号

βiI8/ 12000

13

伺服主电机额定功率

kw

7.5

14

伺服主电机30分钟堵转功率

kw

11

15

伺服主电机额定输出扭矩

Nm

35.8

16

主轴部件动平衡方式

G1

17

主轴精度

主轴端面跳动:0.005mm

主轴径向跳动:近端0.007mm

刀 柄 规 格

18

刀柄标准

MSA403  BT40

19

拉钉标准

MSA403  P40T-1

进 给

20

X/Y轴进给电机型号

βiSC 22/2000

21

X/Y轴进给电机**转速

r/min

2000

22

X/Y轴进给电机额定功率

kw

2.5

23

X/Y轴进给电机额定输出扭矩

Nm

20

24

Z轴进给电机型号

βiSC 22B/2000

25

Z轴进给电机**转速

r/min

2000

26

Z进给电机额定功率

kw

2.5

27

Z进给电机额定输出扭矩

Nm

20

28

X/Y轴快速移动

m/min

32/32

29

Z轴快速移动

m/min

32

30

切削进给速度

mm/min

6000

刀  库

31

刀库类型

机械手

32

刀库容量

把

24

33

满刀最大刀具直径

mm

Ф78

34

邻空刀最大刀具直径

mm

Ф120

35

刀具最大允许重量

kg

8

36

刀具最大允许长度

mm

300

37

换刀时间

s

5

38

选刀方式

正逆转任意选刀

动力源

39

机床电气总容量

KVA

20

40

冷却泵流量

L/min

40

41

机床用压缩空气

kg

6～8

42

电源要求

380V±10% 50Hz

环 境 要 求

43

环境温度要求

0℃～40℃

44

相对湿度

20%～80%

机 床 尺 寸

45

机床外形尺寸

mm

2540×2320×2700

46

机床重量

kg

4500

47

机床防护罩

全封闭

精 度

48

X/Y/Z定位精度

mm

±0.010

49

X/Y/Z重复定位精度

mm

±0.005

其 他

50

导轨型式

X,Y,Z轴线轨

51

排屑方向

前排

52

油水分离

机台式油水分离结构

53

清洗方式

手  动  气  枪

54

冲屑方式

主轴前端吹气,冲水

55

主轴保护

气幕保护
