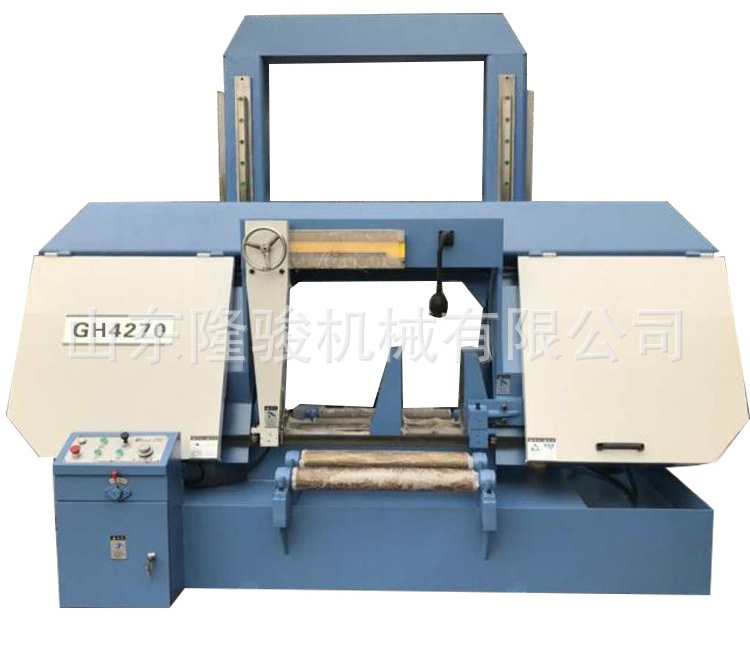

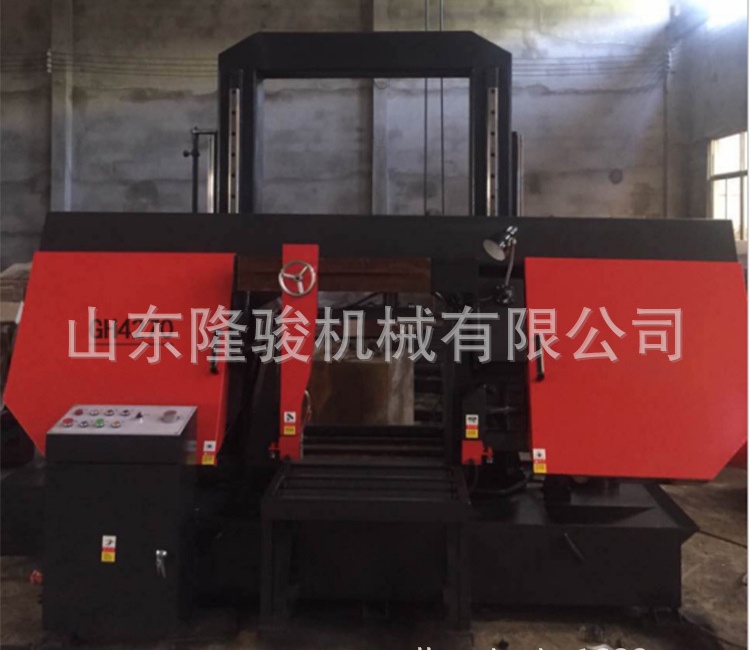

GH4270双立柱龙门式金属带锯床双立柱龙门式系列是我公司自行设计和制造的，结构合理，外观大方，切削效率高，带锯条使用寿命长，本锯

床是大中型材料理想的下料设备。●切削速度液压控制，锯切稳定，精度高●导向块结构科学合理，延长锯条的使用寿命●双立柱、双油缸、龙门式结构合理，外形美观●采用前后两组虎钳，液压夹紧●锯条线速度采用变频无级调速，可适用各种不同材质的锯切要求。

切削速度液压控制，延长锯条的使用寿命，双立柱结构，操作平稳，锯切稳定，精度高，工作加紧采用液压

加紧，操作方便。产品介绍1

金属带锯床（英文名称Metal band sawing machine，Metal band saw machine）主要用于锯割碳素结

构钢、低合金钢、高合金刚、特殊合金钢和不锈钢、耐酸钢等各种金属材料。

金属带锯床是一种以金属锯条作为切削工具,并用于切割金属材料的锯切设备,主要用于黑色金属的方料。圆料

及各种型材的切割,亦可用于切割有色金属及非金属材料。由于带锯切口窄,切削效率高,因此能耗小,材料浪费

少。是一种具有显著节能,节材效果的高效切割设备。双立柱带锯床主传动采用蜗轮箱变速,进给采用液压传动,

工件夹紧采用手动和液压混合式夹紧,具有结构紧凑,操作维修方便等特点。

GH4270金属带锯床产品技术参数：产品型号  GH4270 锯切能力（mm） Φ700*700*700锯轮直径（mm） Φ750 锯带规格(mm)  41*1.3*7100 锯带线速(m/min)  22、41、62m/min 工作夹紧方式  液压 主电机功率(kw) 5.5kw,6级油泵电机功率（kw） 1.5kw，4级冷却泵电机功率 0.09kw,2级送料电机功率 1.5kw,4级工作加紧方式 液压加紧 锯条张紧方式 液压承载能力 6T外形尺寸（mm） 3000*3100*1800机床重量 3000kg

金属带锯床安全操作规程1、带锯床操作及维修人员，必须经过专业培训，掌握带锯床操作和维修技能。作业人员应确保充足睡眠，保

持精力集中。2、变速时必须先停车再打开防护罩，转动手柄使皮带放松，将三角皮带置于所需速度的槽中，然后张紧皮带，

盖好防护罩。3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部，但不要超过齿的根部，注意观察钢丝刷是否能清除铁屑。4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂，调整完毕后必须锁紧导向装置。5、锯料最大直径不得超过规定，工件必须夹持牢固。6、带锯条松紧应适当，速度和进给量必须恰当。7、铸铁、铜、铝件不加切写削液，其它均需加写削液。8、切削途中锯条断裂，调换新锯条后，工件必须翻身重新锯，锯弓放下时应缓慢，不得冲击。9、切削过程中操作者严禁离开岗位，严禁带手套操作。10、每班下班时，必须切断电源，打开防护罩，清除被带入锯轮周围的切屑，做好日常维护保养及周围清扫

工作。
