购前须知：
机床配件可根据客户要求选配（包括系统、丝杆、导轨等）选择不同附件价格有所不同，请先来电咨询或联系客服，带来不便敬请谅解！
机械由聚乙烯薄膜打包，如您想用木箱打包请告知客服。
整机一年保修（含系统），终身维护。
由于机械是大物件，所发的是物流而非快递，偏远地区货车专送。
提货时，不要急签单，查看物品有没损坏，如有请及时拍照并联系客服，否则后果自负。

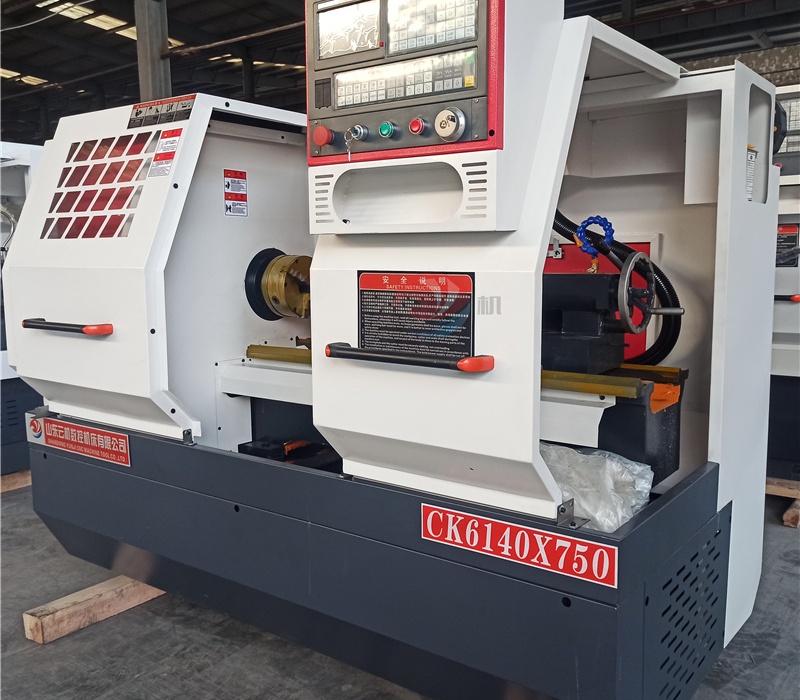

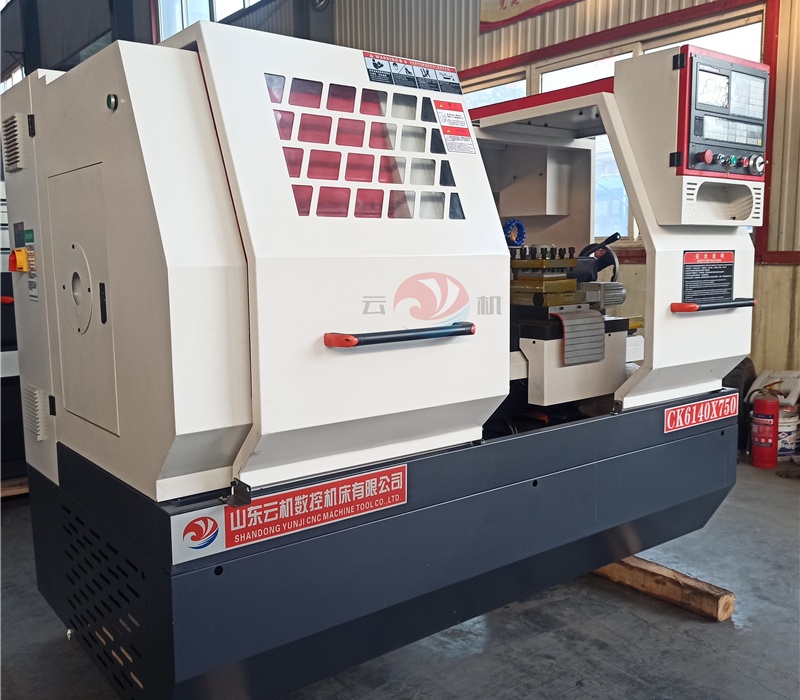

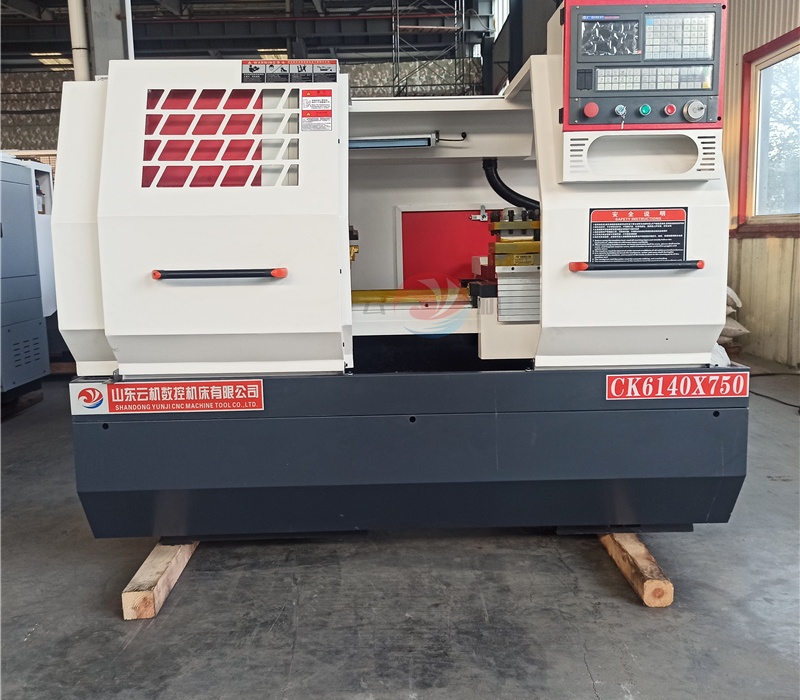

1、本系列机床整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2、床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3、机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4、数控系统采用广数980TDC伺服系统及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。
5、采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
6、 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
7、采用国产手动卡盘。

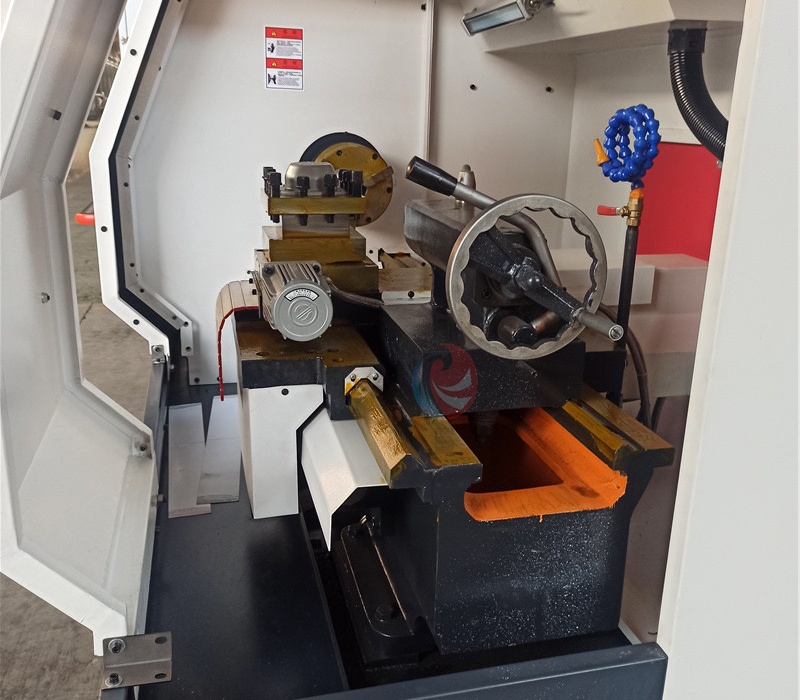

8、导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
|
主要技术参数 |
SPECIFICATIONS |
Units |
CK6140 |
|
床身上.回转直径 |
Swing over bed |
mm |
400 |
|
横滑板上.回转直径 |
Swing over cross slide |
mm |
180 |
|
.工件长度 |
Distance between centers |
mm |
750/1000/1500/2000/3000 |
|
主轴孔径范围 |
Spindle bore |
mm |
52,(80 for B),[105 for C] |
|
主轴孔径锥度 |
Spindle bore taper |
- |
MT6,(φ90 1:20 for B),[φ113 1:20 for C] |
|
主轴鼻端型号 |
Spindle nose type |
- |
C6,(D8 for B),[D8 for C] |
|
主轴转速级数 |
Spindle speed steps |
- |
手动3档Manual 3 steps (选配Optional: stepless) |
|
主轴转速范围 |
Spindle speed range |
rpm |
21-150,66-500,162-1500 (选配Optional: 100-1600 ) |
|
刀架类型 |
Turret/tool post |
- |
4工位电动刀架 Eletric 4 position |
|
刀具尺寸 |
Tool size |
mm |
25 x 25 |
|
X轴行程 |
X axis travel |
mm |
200 |
|
Z轴行程 |
Z axis travel |
mm |
750/1000/1500/2000/3000 |
|
X轴快速进给速度 |
X axis rapid traverse |
mm/min |
6000 |
|
Z轴快速进给速度 |
Z axis rapid traverse |
mm/min |
10000 |
|
尾座套筒直径 |
Tailstock quill diameter |
mm |
75 |
|
尾座套筒锥度 |
Tailstock quill taper |
- |
MT5 |
|
尾座套筒行程 |
Tailstock quill travel |
mm |
150 |
|
主轴电机 |
Main spindle motor |
kw |
7.5 |
|
冷却泵电机 |
Coolant pump motor |
kw |
0.125 |
|
机床重量 Machine weight |
Weight for 750 |
kg |
2450 |
|
|
Weight for 1000 |
kg |
2550 |
|
|
Weight for 1500 |
kg |
2650 |
|
|
Weight for 2000 |
kg |
3050 |
|
|
Weight for 3000 |
kg |
3850 |
|
外形尺寸 Overall dimension |
Dimension for 750 |
mm |
2550x1650x1700 |
|
|
Dimension for 1000 |
mm |
2750x1650x1700 |
|
|
Dimension for 1500 |
mm |
3250x1650x1700 |
|
|
Dimension for 2000 |
mm |
3700x1650x1700 |
|
|
Dimension for 3000 |
mm |
4710x1650x1700
|
主要配置清单
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广州数控980TB3 |
|
|
2 |
卡盘 |
1/台 |
Ф200手动三爪卡盘 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
6 |
电动刀架 |
1/台 |
国产外购 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主轴轴承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 |
|
|
13 |
润滑 |
1套/台 |
国产沪润电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附件 |
|
|
产品选配配置
|
序号 |
配置名称 |
|
1 |
数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
|
2 |
液压卡盘 |
|
3 |
液压尾座 |
|
4 |
八工位电动刀架 |
|
5 |
自动门 |
机床随机文件一览表
|
序号 |
名称 |
规格或标记 |
数量 |
备注 |
|
1 |
机械使用说明书 |
|
1套 |
机、电、液合订本 |
|
2 |
合格证明书 |
|
1册 |
|
|
3 |
机床装箱单 |
|
1册 |
|
|
4 |
系统参数说明书 |
|
1册 |
|
|
6 |
系统操作说明书 |
|
1册 |
|
