购前须知：
机床配件可根据客户要求选配（包括系统、丝杆、导轨等）选择不同附件价格有所不同，请先来电咨询或联系客服，带来不便敬请谅解！
机械由聚乙烯薄膜打包，如您想用木箱打包请告知客服。
整机一年保修（含系统），终身维护。
由于机械是大物件，所发的是物流而非快递，偏远地区货车专送。
提货时，不要急签单，查看物品有没损坏，如有请及时拍照并联系客服，否则后果自负。

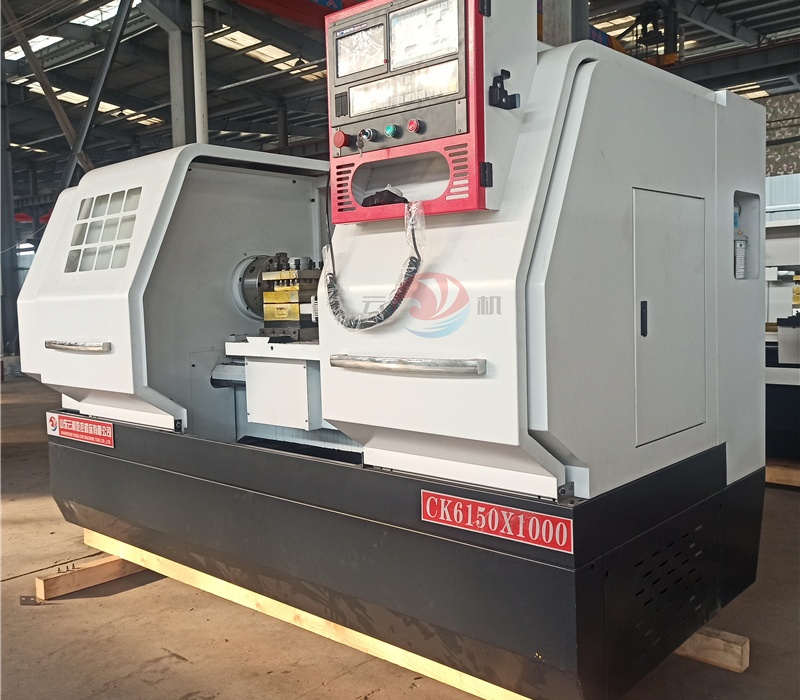

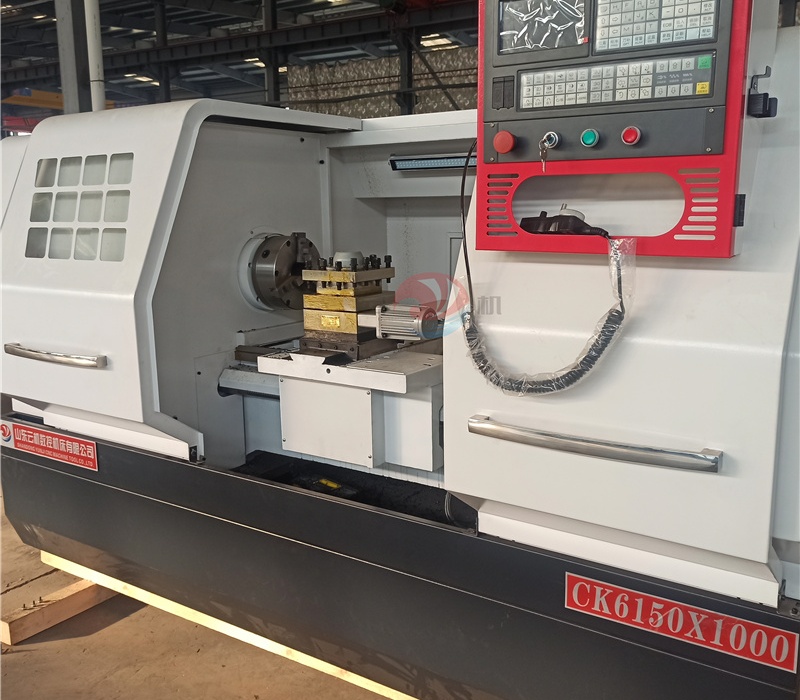

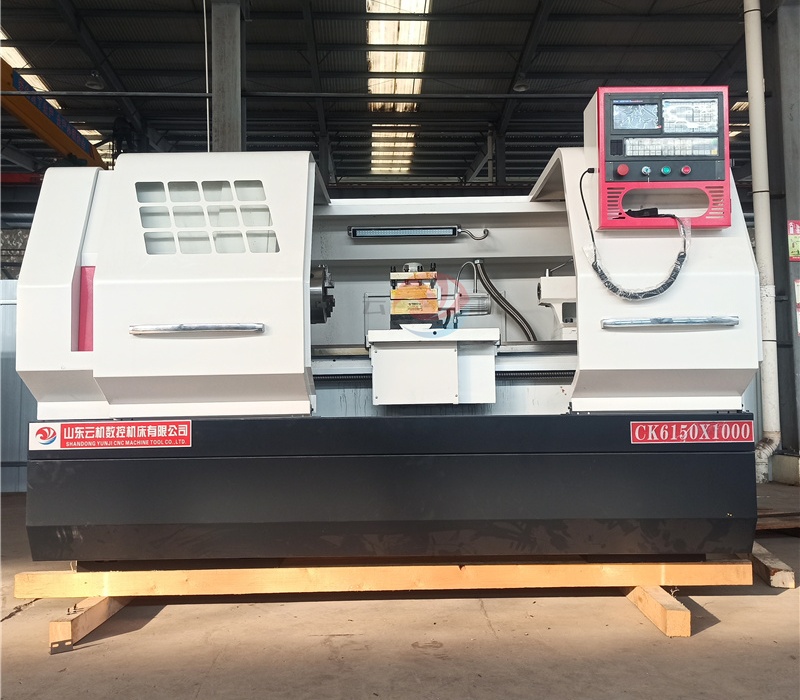

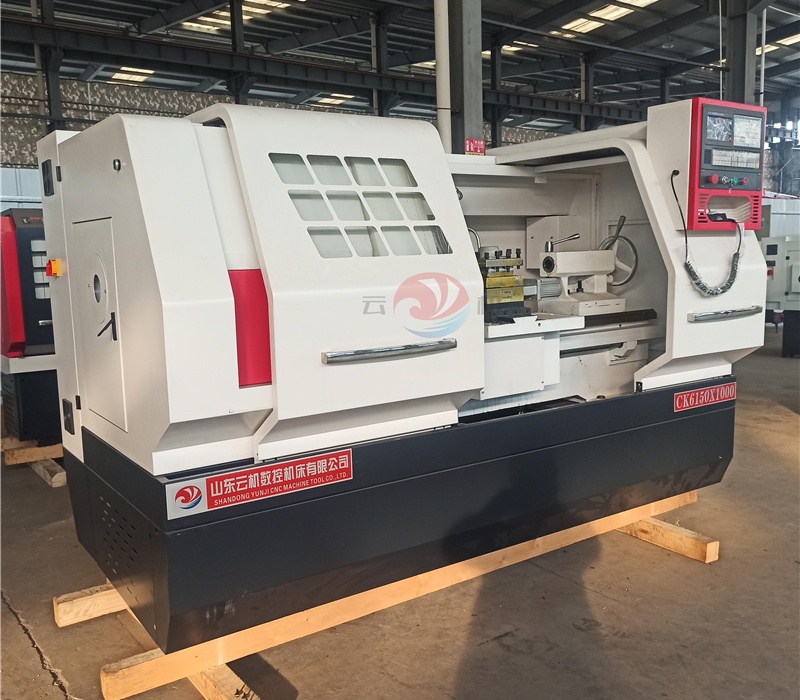

机床结构特点及功能要求:
1、本系列机床整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2、床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3、机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4、数控系统采用广数980TDC伺服系统及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。
5、采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
6、 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
7、采用国产手动卡盘。
8、导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
|
技术参数 |
Specifications |
Units |
CK6150 |
|
床身上最大回转直径 |
Max.Swing over bed |
mm |
Ф500 |
|
拖板上最大回转直径 |
Max.Swing over cross slide |
mm |
Ф280 |
|
最大加工长度 |
Max.Processing length |
mm |
750/1000/1500 |
|
X/Z最大行程 |
X/Z axis travel |
mm |
X:300 Z:750/1000/1500 |
|
主轴传动形式 |
Spindle transmission type |
|
三档变速，档内无级变频调速 |
|
主轴转速 |
Spindle speed |
rpm |
20-130/100-600/200-1600 |
|
主轴端部形式 |
Spindle nose |
|
750/A2-8 1000/C6 |
|
主轴通孔直径 |
Spindle bore |
mm |
独立主轴52/齿轮82 |
|
主轴锥度 |
Spindle taper |
|
MT6 |
|
主轴电机功率 |
Spindle motor |
kW |
7.5/11 |
|
卡盘尺寸 |
Chuck size |
mm |
250 |
|
滚珠丝杠规格 |
Ball screw dia.and pitch |
mm |
Ф25*6/Ф40*8 |
|
X/Z进给电机扭矩 |
X/Z axis feed motor torque |
N.m |
X:5 Z:7.7 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
X:6 Z:8 |
|
X/Z重复定位精度 |
X/Z axis repeatability |
mm |
0.01/0.015 |
|
工件加工精度 |
Processing accuracy |
|
IT6-IT7 |
|
工件表面粗糙度 |
Workpiece surface roughness |
|
Ra1.6 |
|
尾座套筒直径 |
Tailstock quill dia. |
mm |
75 |
|
尾座套筒行程 |
Tailstock quill traverse |
mm |
140 |
|
尾座套筒锥度 |
Tailstock quill taper |
# |
MT5 |
|
刀架形式 |
Tool post type |
|
电动四工位Electric 4 station |
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
25*25 |
|
导轨形式 |
Guide form |
|
单山+平轨 Single mountain+Flat rail |
|
总电源容量 |
Total power capacity |
kVA |
12 |
|
外形持尺寸 |
Machine dimension(L*W*H) |
mm |
2150/2500/3000*1500*1650 |
|
机床重量 |
N.W. |
kg |
1800/2000/2500 |
主要配置清单
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广州数控980TB3 |
|
|
2 |
卡盘 |
1/台 |
Ф250手动三爪卡盘 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
6 |
电动刀架 |
1/台 |
国产外购 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主轴轴承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 |
|
|
13 |
润滑 |
1套/台 |
国产沪润电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附件 |
|
|
产品选配配置
|
序号 |
配置名称 |
|
1 |
数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
|
2 |
液压卡盘 |
|
3 |
液压尾座 |
|
4 |
八工位电动刀架 |
|
5 |
自动门 |
机床随机文件一览表
|
序号 |
名称 |
规格或标记 |
数量 |
备注 |
|
1 |
机械使用说明书 |
|
1套 |
机、电、液合订本 |
|
2 |
合格证明书 |
|
1册 |
|
|
3 |
机床装箱单 |
|
1册 |
|
|
4 |
系统参数说明书 |
|
1册 |
|
|
6 |
系统操作说明书 |
|
