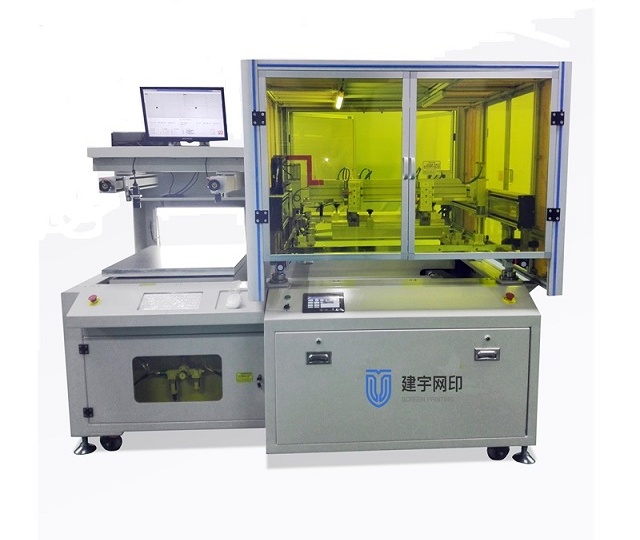

无尘工作环境下的高精密平面印刷机，厚膜电路、如LCD、EL、石墨烯、玻璃釉电位器、矽胶、汽车油位传感器、张力传感器、空气质量传感器、压力传感器、软性线路、主基板、等大幅面部件印刷工艺制造。

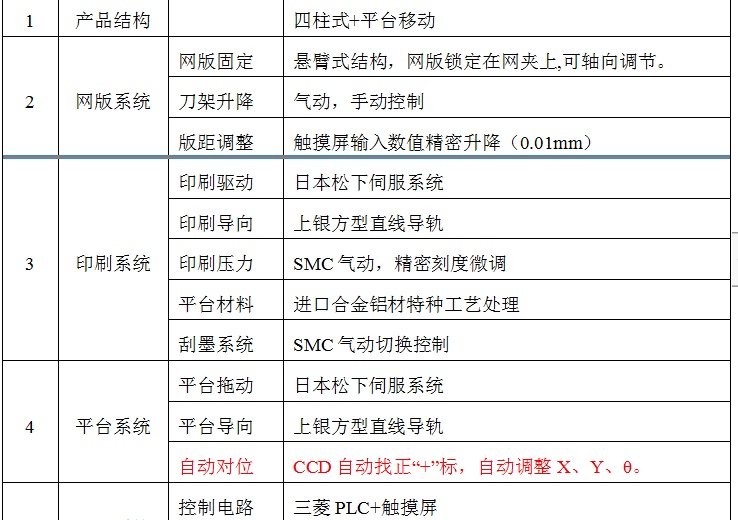

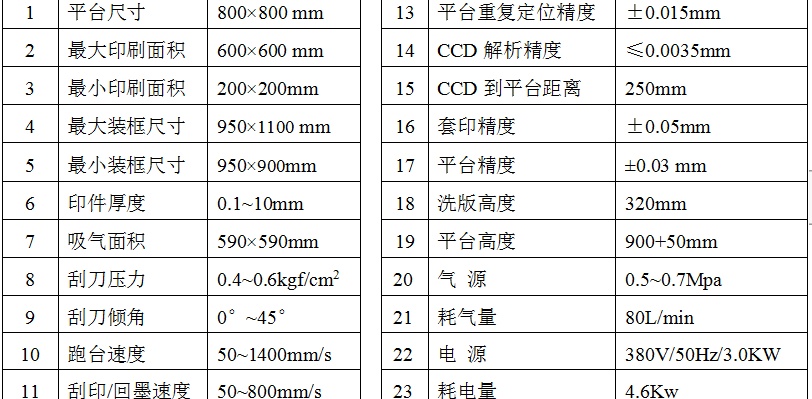

三、主要参数

四、主要特点/性能

1.        主要特点

ü  印刷平台X、Y、θ通过CCD自动找正“+”标对位印刷。

ü  本机是标准厚膜电路印刷机，主要特点为易用、高效率、高精度；

ü  本机采用全电机设计，跑台、刮刀、印刷、真空全部采用电机驱动；

2.        主要性能

1)   整体结构——四柱式-印刷平台左右穿梭结构，印刷架可上下升降。

2)   控制方式——触摸屏(人机界面)集成控制面板和PLC控制电路。

3)   印刷驱动——伺服系统驱动印刷刀架。印刷高低速度均衡，高速无冲击，低速无爬行。

4)   平台驱动——变频系统驱动印刷平台左右运动，精密定位，定位精度±0.01。

5)   刮印压力——印刷和回墨的压力动作由PLC协调控制，电气比例阀，触摸屏控制。

6)   印刷行程——触摸屏设置数值给印刷行程，调节方便可靠。

7)   工作平台——整体精磨高强硬度平台，20×20均布∮1.0~1.5吸气孔。

8)   真空吸附——日本SMC高性能的真空发生器或者日本高压真空风机。

9)   平台调整——印刷平台X、Y、θ通过CCD自动找正“+”标对位。

10) 刀架抬板——刀架可升降，精密直线滑块导向装置，网版清洗、调节、上墨、去墨方便灵活。

11) 刮印调节——刮墨刀／回墨刀架安装刻度盘，可任意调节版距和刮印角度。

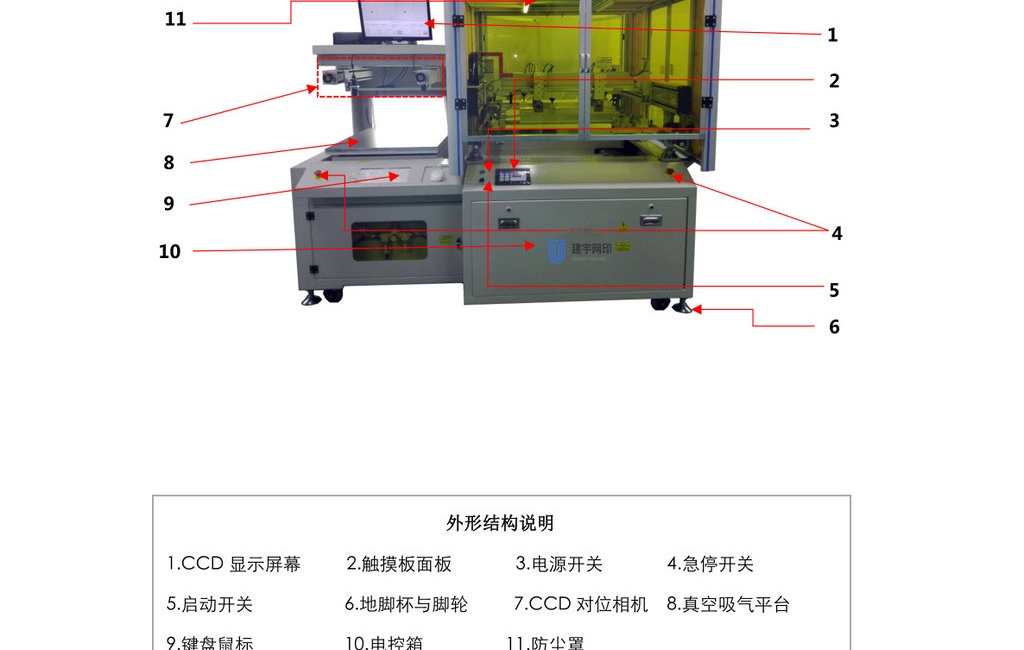

五、结构说明

六、CCD视觉识别定位及印刷

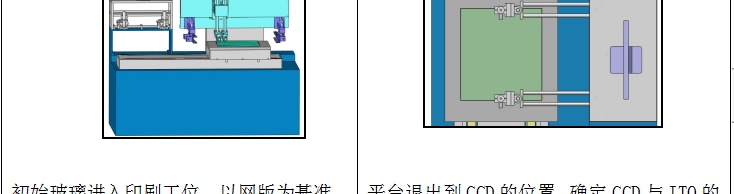

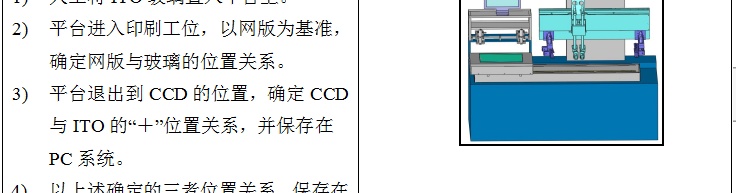

1.对版基准

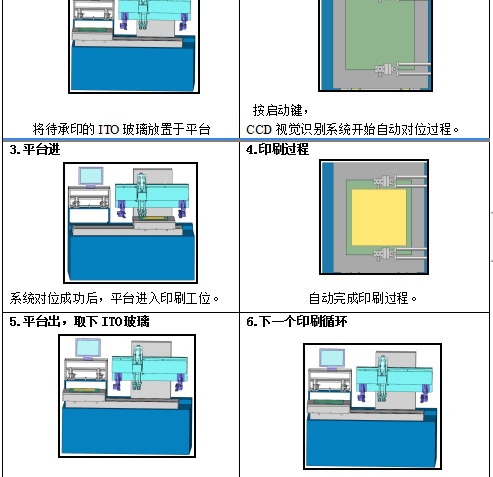

2.生产过程

七、技术服务说明

1.   售后服务的方法：定期或不定期走访维护、操作及技术培训。

2.   售后服务的费用：保修期内，我司承担；保修期后，我司收取配件费用。

3.   售后服务专线电话：0731-8552 3328；13348699119李  传真：0731-8821 5018。

4.   服务内容：

1)   设备配件的质量问题，在一年内免费用更换。

2)   设有丝网印刷打样车间，可代为客户提供售前售后打样服务。

3)   设备出现故障，收电话通知后，电话沟通不能解决时，我司在8小时内到达现场解决问题。

4)   售后服务不仅仅是设备的维修维护，还包含工艺技术的全力潜心支援。我公司工艺技术人员可在进行现场技术培训，提供全套丝网印刷工艺技术、信息及设备方案。
